基礎知識

1.什么叫焊接???

答：兩種或兩種以上材質(同種或異種),通過加熱或加壓或二者并用,來達到原子之間的結合而形成永久性連接的工藝過程叫焊接.?

2.什么叫電弧？?

答：由焊接電源供給的，在兩極間產生強烈而持久的氣體放電現象—叫電弧。?〈1〉按電流種類可分為：交流電弧、直流電弧和脈沖電弧。?〈2〉按電弧的狀態可分為：自由電弧和壓縮電弧（如等離子弧）。?〈3〉按電極材料可分為：熔化極電弧和不熔化極電弧。??

3.什么叫母材？

答：被焊接的金屬---叫做母材。?

4.什么叫熔滴？?

答：?焊絲先端受熱后熔化，并向熔池過渡的液態金屬滴---叫做熔滴。?

5.什么叫熔池？

答：熔焊時焊件上所形成的具有一定幾何形狀的液態金屬部分---叫做熔池。?

6.什么叫焊縫？?

答：焊接后焊件中所形成的結合部分。

7.什么叫焊縫金屬？

答：由熔化的母材和填充金屬（焊絲、焊條等）凝固后形成的那部分金屬。

8.什么叫保護氣體？?

答：焊接中用于保護金屬熔滴以及熔池免受外界有害氣體（氫、氧、氮）侵入的氣體---保護氣體。?

9.什么叫焊接技術？?

答：各種焊接方法、焊接材料、焊接工藝以及焊接設備等及其基礎理論的總稱—叫焊接技術。?

10.什么叫焊接工藝？它有哪些內容？?

答：焊接過程中的一整套工藝程序及其技術規定。內容包括：焊接方法、焊前準備加工、裝配、焊接材料、焊接設備、焊接順序、焊接操作、焊接工藝參數以及焊后處理等。

11.什么叫CO2焊接？

答：用純度>?99.98%?的CO2做保護氣體的熔化極氣體保護焊—稱為CO2焊。

12.什么叫MAG焊接？

答：用混合氣體75--95%?Ar?+?25--5?%?CO2?，（標準配比：80%Ar?+?20%CO2?）做保護氣體的熔化極氣體保護焊—稱為MAG焊。

13.什么叫MIG焊接？?

答：〈1〉用高純度氬氣Ar≥?99.99%做保護氣體的熔化極氣體保護焊接鋁及鋁合金、銅及銅合金等有色金屬；? ????

〈2〉用98%?Ar?+?2%O2?或95%Ar?+?5%CO2做保護氣體的熔化極氣體保護焊接實心不銹鋼焊絲的工藝方法--稱為MIG焊。? ????

〈3〉用氦+氬惰性混合氣做保護的熔化極氣體保護焊。

14.什么叫TIG（鎢極氬弧焊）焊接？

答：用純鎢或活化鎢（釷鎢、鈰鎢、鋯鎢、鑭鎢）作為不熔化電極的惰性氣體保護電弧焊，簡稱TIG焊。?

15.什么叫SMAW（焊條電弧焊）焊接？

答：用手工操縱焊條進行焊接的電弧焊方法。

16.什么叫碳弧氣刨？

答：使用碳棒作為電極，與工件間產生電弧，用壓縮空氣（壓力0.5—0.7Mpa）將熔化金屬吹除的一種表面加工的方法。常用來焊縫清根、刨坡口、返修缺陷等。

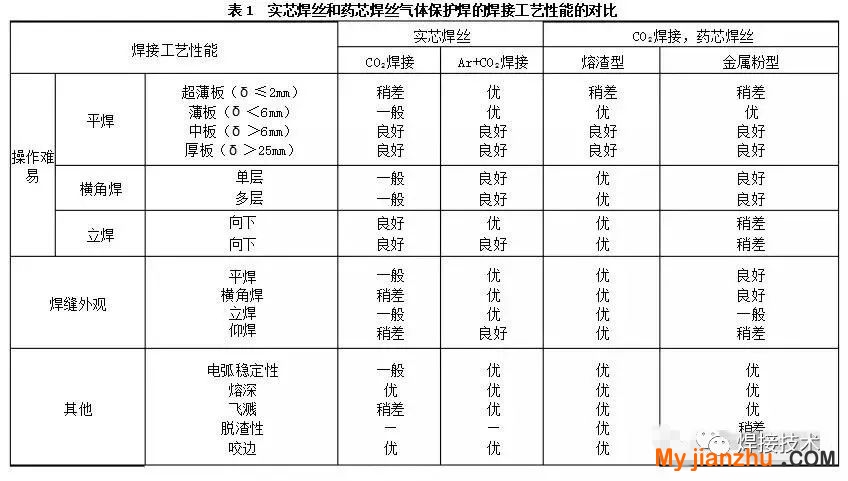

17.為什么CO2焊比焊條電弧焊效率高？

答：〈1〉CO2焊比焊條電弧焊熔化速度和熔化系數高1-3倍；?????

〈2〉坡口截面比焊條減小50%，熔敷金屬量減少1/2；?????

〈3〉輔助時間是焊條電弧焊的50%。?

三項合計：CO2焊的工效與焊條電弧焊相比提高倍數2.02--3.88倍

18.為什么CO2焊接接頭比焊條電弧焊的焊接接頭質量好？

答：CO2焊縫熱影響區小，焊接變形小；CO2焊縫含氫量低（≤1.6ML/100g），氣孔及裂紋傾向小；CO2焊縫成形好，表面及內部缺陷少，探傷合格率高于焊條電弧焊。

19.為什么CO2焊比焊條電弧焊的綜合成本低？

答：〈1〉坡口截面積減少36-54%,?節省填充金屬量；?????

〈2〉降低耗電量65.4%；? ????

〈3〉設備臺班費較焊條電弧焊降低67-80%，降低成本20-40%；????

〈4〉減少人工費、工時費，降低成本10-16%；????

〈5〉節省輔助工時、輔料消耗及矯正變形費用；?

綜合五項,CO2焊能使焊接總成本降低??39.6-78.7%,平均降低59%。

20.什么叫低頻脈沖？適用哪些焊接？

答：脈沖頻率在0.5—30Hz的脈沖電弧叫作低頻脈沖焊接。主要用于不銹鋼、鋼和鈦等有色金屬的TIG焊。?

21.什么叫中頻脈沖？適用哪些焊接？?

答：脈沖頻率在30-500Hz的脈沖電弧叫作中頻脈沖焊接。由于具有電弧壓縮效應，電弧集中，挺度好，主要用于薄件不銹鋼、鋼和鈦等有色金屬的TIG焊和不銹鋼和鋁及鋁合金的MIG焊。

23.為什么CO2焊接有飛濺？

答：焊絲端部的熔滴與熔池短路接觸（短路過渡），由于強烈過熱和磁收縮的作用使熔滴爆斷，產生飛濺。CO2焊機的輸出電抗器和波形控制可以將飛濺降低至最小程度。

23.為什么MIG/MAG大電流焊接才能實現射流過渡，無飛濺？?

答：MIG/MAG焊接時，各種金屬均具有短路過渡轉變為射流過渡的臨界電流值（如：φ1.2碳鋼、不銹鋼焊絲，電流I≥260—280A），此時電弧呈射流過渡狀態，實現無飛濺焊接。

24.為什么MIG/MAG小電流焊接要用帶脈沖的電源才能實現射流過渡，無飛濺？

答：MIG/MAG焊接，焊接電流低于臨界電流值時，采用帶脈沖的電源，其脈沖電流大于臨界電流值，電弧也能呈射流過渡狀態，實現無飛濺焊接（如：使用松下AG2/GE2脈沖MIG/MAG焊機，φ1.2碳鋼、不銹鋼、鋁及鋁合金焊絲在電流I≥80A時已實現脈沖射滴過渡，其脈沖電流Ip≥350A）。
