研究背景

南通國際會展中心(會議中心)位于南通市崇川區紫瑯湖東北岸，建筑總面積約8萬m2。建筑平面沿長向分別布置多功能廳和宴會、會議廳兩個大功能分區，中間設入口并與大廳連接(圖1)。

圖1 建筑實景

建筑平面總長280 m，寬度84 m，功能區結構屋面最大高度23 m。地下1層兼具車庫及人防功能，采用混凝土結構；地上1～3層層高不等，由下至上分別為9，6，4.5 m，兼具會議及展示功能，主體采用鋼框架結構體系，大跨空間屋頂采用鋼桁架結構，最大跨度54 m；頂部造型屋面為自由曲面，最大高度30 m，采用交叉管桁架結構，地上結構的整體模型見圖2，典型剖面見圖3及圖4。嵌固層位于地下室頂板。

圖2 整體結構模型

圖3 典型剖面1—1

圖4 典型剖面2—2  m

建筑設計使用年限50 a，安全等級一級，抗震設防分類為重點設防類(乙類)。抗震設防烈度為7度(0.1g)，場地類別為Ⅲ類，地震分組為第二組，特征周期為0.55 s。

由于結構超長，且因功能區分存在明顯的兩個結構單元，僅通過入口大廳屋頂及局部的屋蓋連接，結構設計存在連體薄弱、扭轉效應明顯、外圍支承柱斷面控制嚴格等諸多問題和設計難點。為解決上述問題和難點，從概念設計、計算分析、構造措施等多個方面展開分析研究。

研究內容

1 連體薄弱問題

左右兩個功能區在入口大廳頂部通過屋面結構連接，但由于屋頂設置多個采光天井、兩側因設置扶梯開洞，使連接部分整體性較弱；造型屋蓋僅在一側連接，且連接寬度不到總寬度的1/3(圖5)。

圖5 連體位置示意

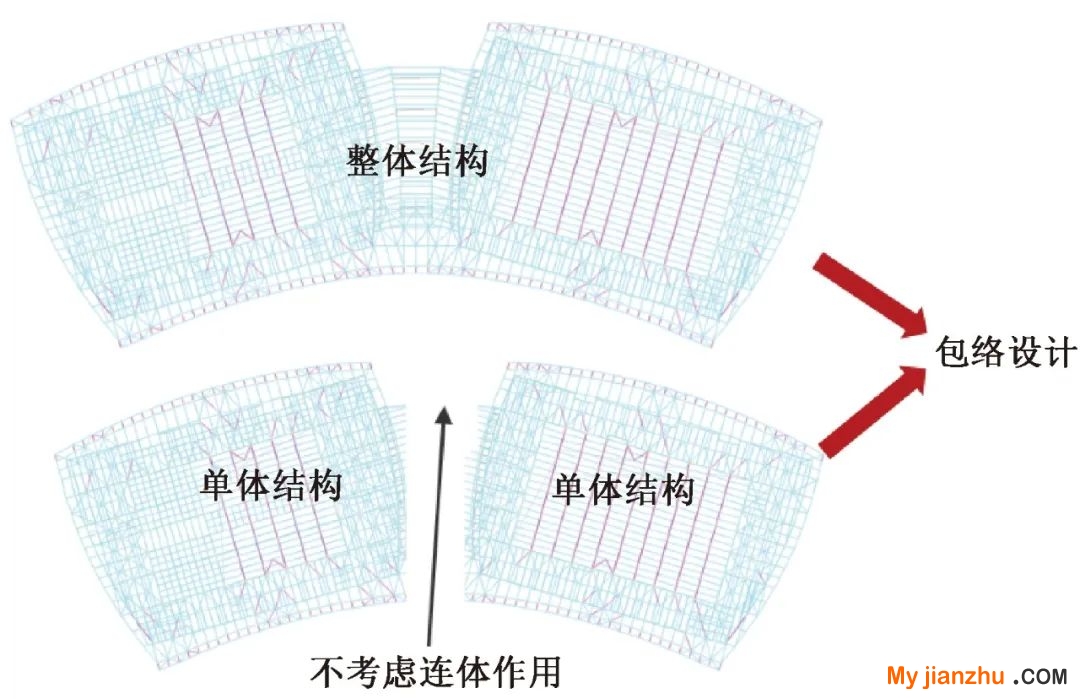

因此，在概念設計上，一方面對兩側單體結構的承載力進行單體和連體包絡設計(圖6)，確保兩側單體結構在連體失效的情況下有獨立承載和抗震能力。另一方面，通過對連體區域構件的強度及延性構造進行加強，連體構件按設防烈度地震彈性驗算，抗震等級比相鄰非連體構件提高一級，使連體位置的連接剛度及強度得到提高，降低過早破壞的風險。

圖6 整體及單體承載力設計模型

2 扭轉效應控制

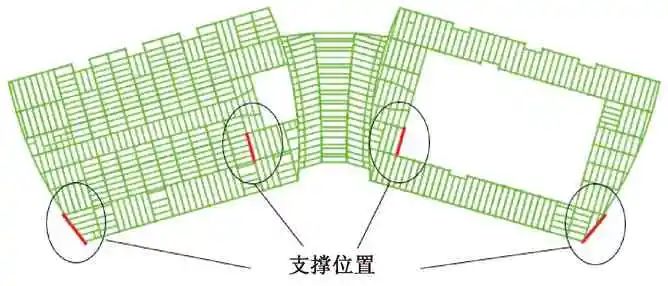

采用設置鋼支撐的方式提高抗扭剛度，但由于功能的特殊性，可以布置支撐的位置有限(圖7、圖8)。

圖7 支撐位置設置

圖8 支撐立面布置示意 m

如采用常規鋼支撐，由于存在受壓穩定性問題，會出現支撐越大，地震作用越大的情況，不但收斂困難，還會造成地震作用過多向支撐框架傳遞。而因?yàn)橹螖?shù)量少和大開洞的因素使得力流的傳遞距離過大，可靠度降低。

采用屈曲約束支撐(BRB)，由于支撐沒有受壓失穩的問題，支撐的剛度和承載力可收斂在很低的水平。一方面支撐的剛度提高了結構的抗扭性能，由表1可以看出，設置BRB之前模型的第一振型以扭轉為主，設置BRB之后扭轉為第三振型，扭轉周期比為0.86，扭轉效應得到明顯控制；另一方面支撐承擔的地震作用可控制在較低的水平，不會造成地震作用的過分集中。以首層沿BRB方向的地震剪力分布為例，BRB支撐僅承擔了10.02%的剪力，框架承擔了近90%的樓層剪力，表明結構體系仍以框架為主。

表1 設置BRB支撐對振型的影響

最終采用了24根BRB支撐，支撐長度為5.5～9.3 m，初始剛度為156～232 kN/mm，支撐屈服承載力為1800～3000 kN，芯材材質為Q235B(圖9)。支撐設計為承載型，抗震性能目標為設防烈度地震后屈服，可避免過早屈服降低結構的抗扭剛度，同時在罕遇地震下可發揮耗能能力。

圖9 施工中的BRB支撐

3 外圍支承柱設計

建筑方案要求在南、北兩側設屋蓋支承柱以支承造型屋蓋結構(圖10)，柱由地面直接升至屋面，中間不與樓層連接，鋼柱無支撐高度范圍為23.1～28.9 m。

圖10 屋蓋支承柱位置示意

由于支承柱位于建筑室外，且為建筑立面的重要表現元素，柱斷面不宜過大，控制較為嚴格。如按照常規框架柱設計，抗震構造要求三級框架柱長細比不應大于其中，fay為鋼材屈服強度)，按Q345材質，長細比不應大于82.5，支承柱按圓鋼管柱考慮，即使計算長度按1.0計算，鋼管直徑也需要在1 m以上。建筑師認為這個尺度嚴重影響了建筑立面效果。

因此要減小柱斷面尺寸，則應避免支承柱成為框架柱。將該柱設計為不參與水平抗側體系的搖擺柱，柱頂及柱底釋放抗彎約束，僅提供豎向支承而不參與整體抗側，此時，支承柱不屬于框架柱，長細比的限值無需滿足框架柱要求，可參照空間網格結構中的重要構件進行長細比控制，長細比限值按照120控制。最終支承柱采用直徑720 mm圓鋼管，壁厚20 mm，斷面尺寸減小約30%，實現了超細柱的外觀，大幅度改善了建筑立面效果(圖11)。

圖11 施工過程中的外圍支承柱

但外圍支承柱不提供抗側剛度會影響屋蓋結構在地震作用下的水平力傳遞，可通過設置面內支撐將水平力傳遞至內部抗側構件。

4 關鍵節點構造

4.1 外圍支承柱柱頂節點

本工程中，外圍支承柱柱頂節點相對復雜(圖12)，一方面需要釋放柱頂彎矩避免支承柱參與抗側，另一方面，由于屋蓋懸挑端部收尖效果，端部結構高度過小，柱內側桁架無法直接延伸到端部，需要在柱頂進行桁架轉實腹變截面懸挑梁。

圖12 支承柱柱頂節點構造示意

柱頂彎矩釋放采用抗震球鉸支座實現，對抗震球鉸支座的抗拉、壓承載力及轉角進行設計，確保支座的承載力及轉動能力滿足設計需求。桁架轉實腹懸挑梁需解決懸挑彎矩的平衡問題，內側設置足夠高度和長度的插板使桁架上、下弦桿保持設計基準線以便插入，避免桁架過早收于一點，降低抗彎剛度及承載力而無法平衡外側的懸挑內力。

4.2 工字型轉箱型節點

會議及宴會廳屋頂采用平面鋼桁架結構，桁架的弦桿考慮連接構造的便利性主要采用工字型斷面。但由于工字型截面存在明顯的強、弱軸，兩正交方向的穩定性差異較大，當承受較大壓力時，則采用穩定性更好的箱型截面。因此，在桁架受力反彎位置需要設計工字型轉箱型的轉換節點。

傳統的轉換節點重點在于解決轉換位置的傳遞剛度及強度，比如設置封板及加勁板，或者將箱型側面雙腹板向中間彎曲與工字型腹板對接。設置加勁板的方式可一定程度上解決工字型截面與箱型截面腹板不對應的傳力問題，但要實現等強連接，需要進行詳細的分析。此兩種方式都存在加工及現場施工相對復雜的問題，同時連接節點的承載力相對較低。

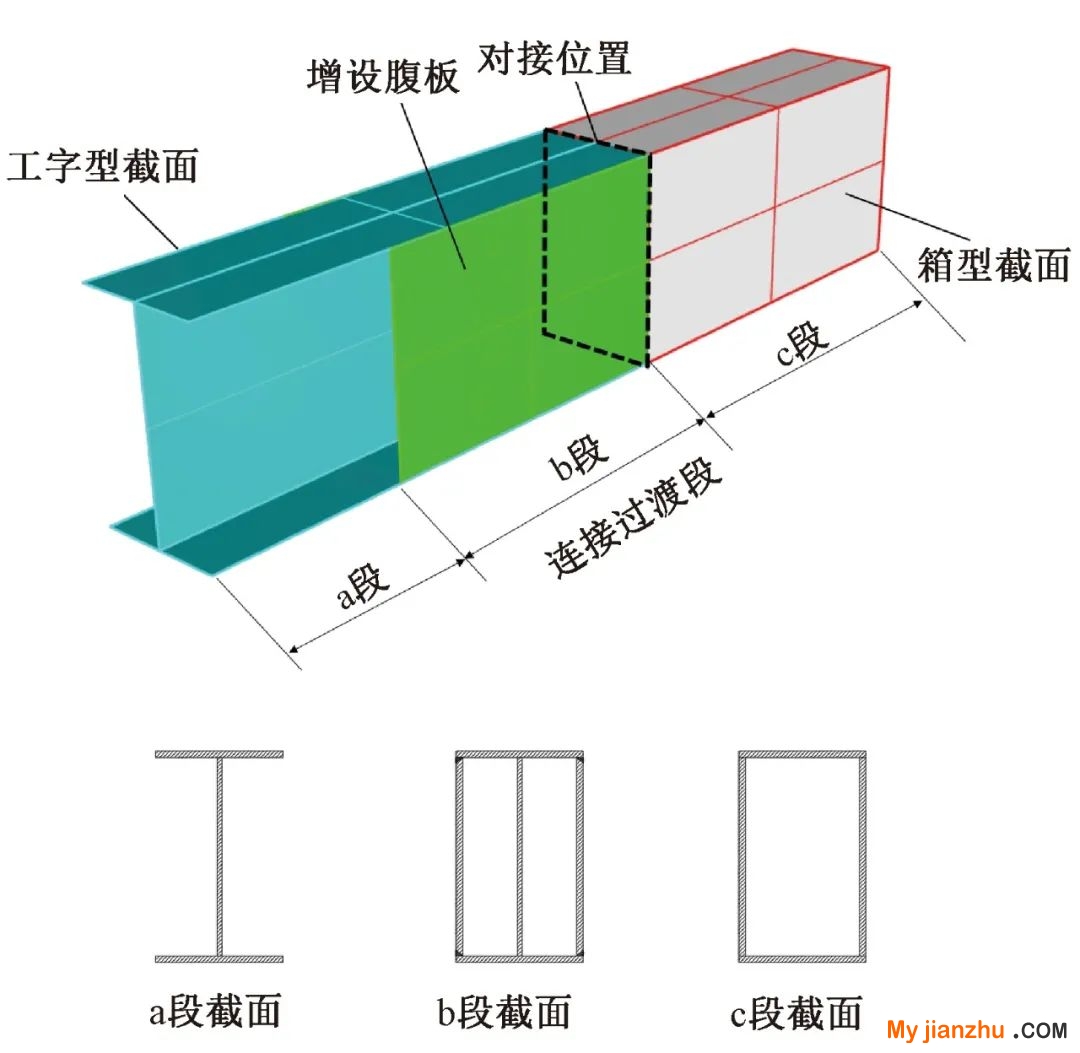

為解決上述問題，在設計對接位置時，沿工字型截面方向增設兩道與箱型對應的側腹板，該腹板的連接可在工廠制作完成，腹板的長度根據連接焊縫的強度確定。該范圍為連接過渡段，通過新增腹板與工字型構件的連接傳遞剪力，使工字型斷面構件中間腹板的內力在過渡段區域逐漸傳遞至新增側腹板，對接位置只連接上箱型斷面的周圈焊縫，中間腹板無需連接(圖13)。該連接形式簡便易操作，同時其連接節點承載力高，可實現與箱型截面等強。

圖13 工字型轉箱型節點構造

5 高強耐蝕耐火鋼示范應用

目前國內高強度鋼材的應用越來越多，但現有的高強鋼材延伸率低，抗震性能下降；大部分鋼材防腐、防火仍通過涂裝解決，現場涂裝工序復雜耗時，且存在耐久性遠低于建筑耐久時間問題，需要多次重新涂裝；對于防火極限達到3 h的鋼材，需采用厚型涂裝，一定程度上影響了建筑效果。

國家重點研發計劃——建筑結構用抗震耐蝕耐火鋼針對我國高層建筑用抗震耐蝕耐火建筑結構鋼的迫切需求，重點解決多場耦合服役環境條件下高性能抗震耐蝕耐火建筑結構鋼的耐蝕耐火作用機理及材料設計等重大科學問題。通過調整冶煉時添加的合金材料和比重以及工藝，在提高強度的同時，盡可能保證延伸率和足夠的抗震性能，并提高鋼材的耐候性能及防火性能，從而實現取消防腐涂裝及防火涂料，或降低防火涂裝厚度。

綜合工程推進速度及產品特點等因素，幕墻橫梁及屋頂機房圍護結構采用課題組研發的460級高強耐候耐火鋼，厚度規格分別為10 mm和14 mm，同時采用匹配研發的焊絲進行焊接。一方面高強性能可減小構件截面，另一方面其良好的耐火性能也降低了防火涂裝耐火極限要求，涂裝可由厚型改為超薄型，使幕墻更加通透美觀。同時良好的耐腐蝕性能避免了防腐涂裝，節省了工程造價，取得了很好的示范效果。

結 論

南通國際會議中心項目結合建筑功能及造型，采用鋼框架結構+鋼桁架屋頂+空間網格結構屋蓋的組合體系，涵蓋了多層、大跨及自由曲面空間結構的特征，設計相對復雜。設計過程中對結構超長、連體薄弱、扭轉效應明顯、外圍支承柱斷面控制嚴格等諸多問題和設計難點展開分析研究，得出以下結論：

1)結合建筑功能布局設置4組(每組沿立面共布置6根)BRB支撐，從結構扭轉周期比及位移比結果判斷，實現了對整體結構及單體結構的抗扭控制。同時，BRB支撐只承擔了控制方向10%左右的樓層剪力，絕大部分地震剪力仍由框架承擔，沒有改變結構的抗側體系。

2)對結構連體薄弱的問題，首先對連體位置的構件承載力及延性構造進行加強，同時對構件的承載力采取單體與整體結構包絡設計，實現弱連體結構的二道防線的構建。

3)通過抗震概念設計，對外圍支承柱的約束條件進行改變，使支承柱由抗震框架柱轉變?yōu)榉强拐鸬膿u擺柱，從而降低了支承柱的構造要求，實現了超細柱的設計。

4)對重要節點，通過概念設計、傳力分析，并結合加工制作特點，優化節點構造，保證節點傳力可靠的同時降低施工難度。

項目于2019年10月初完成竣工驗收并投入使用，于10月18日作為主會場順利舉辦了2019中國森林旅游節，各主流媒體爭相報道，社會反響良好，并帶動了江蘇的旅游經濟，經濟效益明顯。
