學習了解優秀顧問的設計思路和項目管理流程、經驗！

“南通招商銀行大廈”

雄關漫道真如鐵，而今邁步從頭越，CCAT全過程專項管理項目—南通招商銀行大廈順利竣工并完整亮相。本項目位于南通市創新區金融商務中心內，毗鄰紫瑯湖，西側緊鄰南通大劇院和南通美術館，總建筑面積49918平米，幕墻面積17000平米，包含18層塔樓、3層裙樓和2層地下空間。主要業態為銀行辦公、租賃辦公、銀行營業廳與地下停車場，建成后將成為南通又一座城市地標。

南通招商銀行大廈由知名建筑事務所HPP主創，建筑設計由同濟院擔綱，CCAT作為本項目的幕墻全流程顧問在項目的幕墻設計階段、招標階段、施工準備、施工階段及竣工驗收階段提供了全過程服務。在本項目中，CCAT與HPP、同濟院緊密協作，解決了錯臺收分式單元幕墻等一系列設計難點，在幕墻實施階段派駐了專項管理團隊進行了專項管理策劃、品控交底、視覺樣板/工藝樣板/首段樣板管控、施工全過程管控、竣工驗收等服務，與各方通力協作、發揮專業優勢，確保了項目高品質落地。

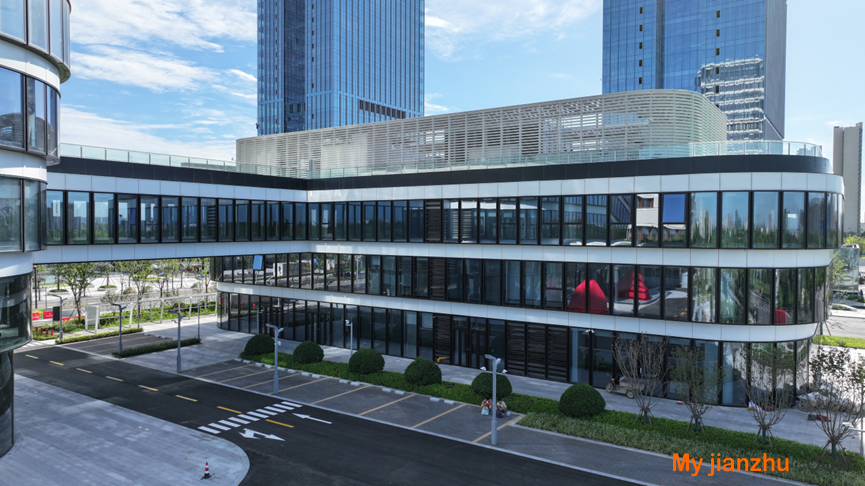

△竣工實景圖?CCAT

01

設計理念

Design concept

大廈建筑形體每層樓板細微擴大，形成整體向上逐漸生長的動態效果，建筑弧形立面與紫瑯湖的柔美相得益彰，建筑轉角處采用弧形玻璃幕墻，形成連續的弧線過渡，通過層間的銀白色裝飾鋁板勾勒出大廈優雅的建筑形體。

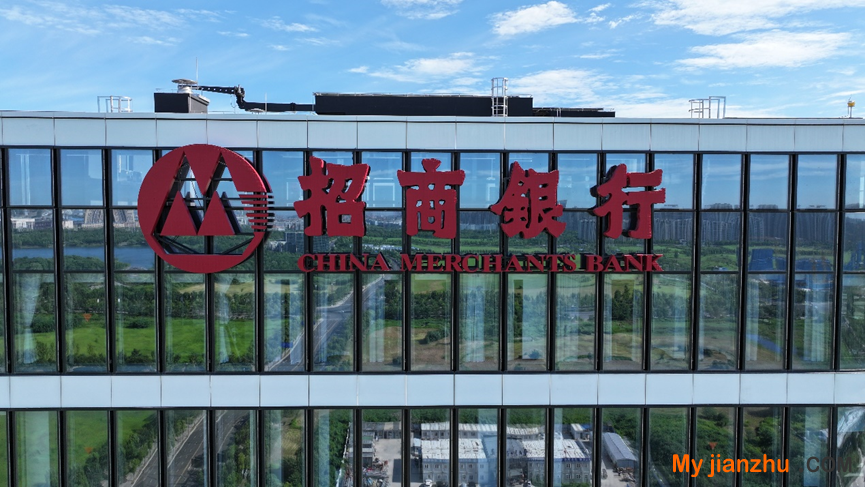

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

△實景圖?CCAT

02

幕墻的主要系統及重難點

Main systems and difficulties of curtain wall

• 平板單元式幕墻（內嵌通風器）

• 弧形單元式幕墻（內嵌通風器）

• 框架式玻璃幕墻

• 金屬蜂窩板吊頂

• 玻璃欄桿及雨棚

03

CCAT預控管理

CCAT Pre-control management

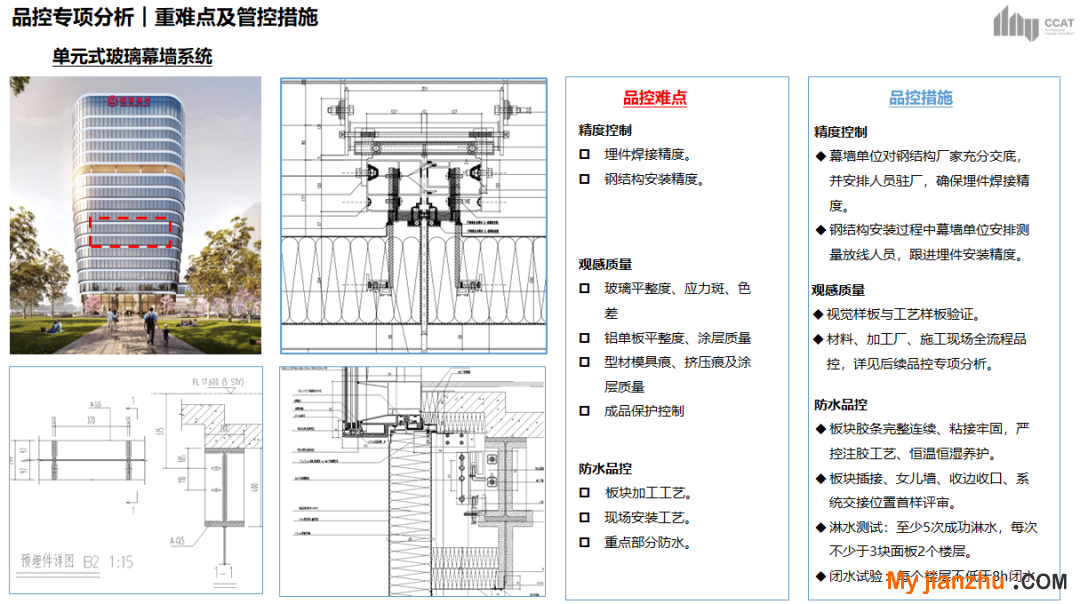

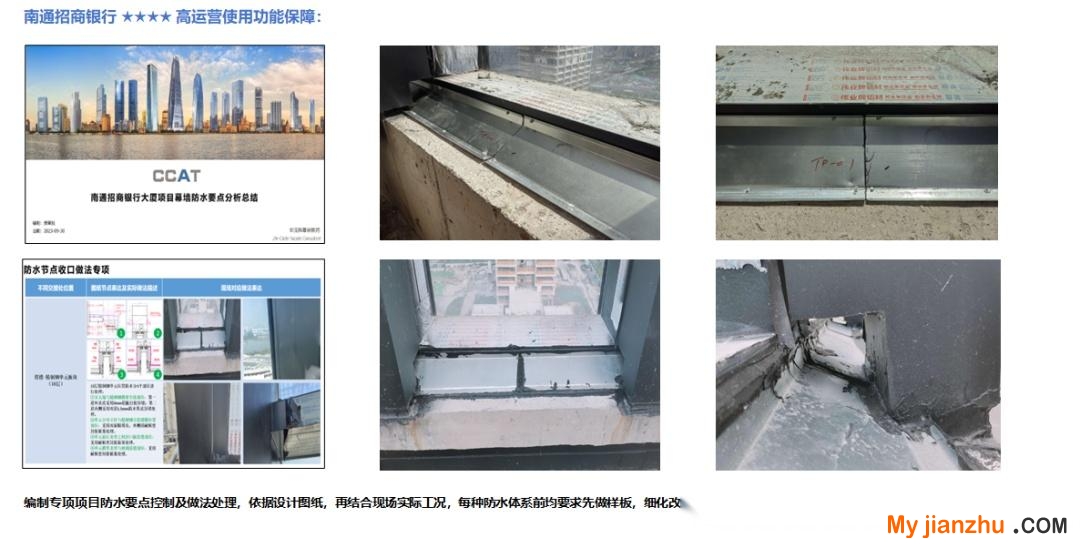

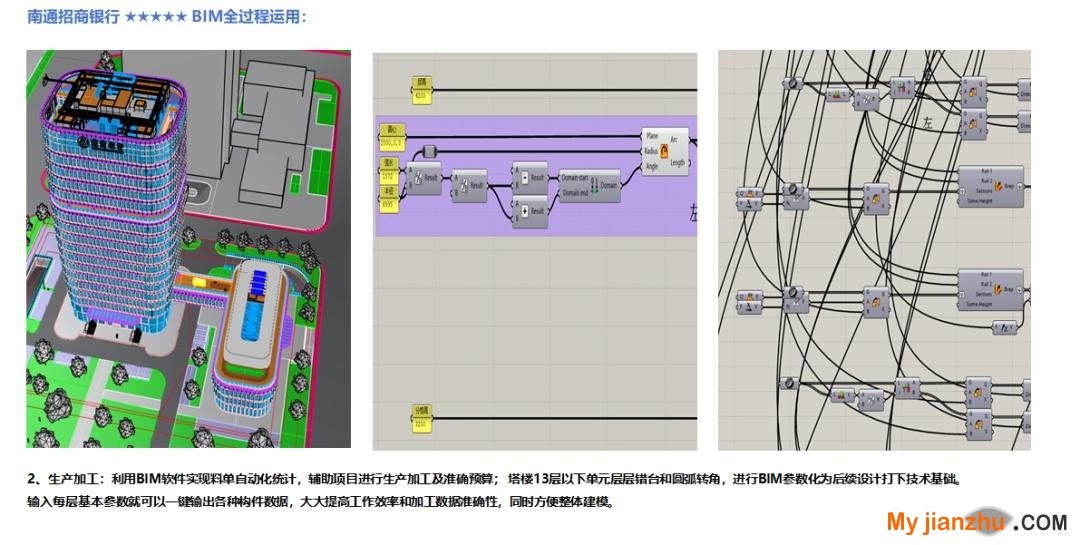

針對上述幕墻系統，CCAT在策劃階段已制定完善的品控分析及管控策略，同創基于不同的階段的管理脈絡及管理重點進行了深度分析及策劃，預控先行，不僅對項目重難點及品控要點做了深度剖析，并且對施工單位的品質達成路徑與管理動作做了詳細要求。以下為部分管理策劃展示：

04

CCAT穿透管理

CCAT Penetration management

在實施過程中，CCAT對主材供貨商、幕墻加工廠、施工現場進行了全方位的專項管理，一方面重點把控各環節的實施品質，另一方面關注生產及施工產能的癥結點并協助業主予以推動解決。

1. 全過程品控管理

• CCAT對本項目玻璃平整度進行了重點控制

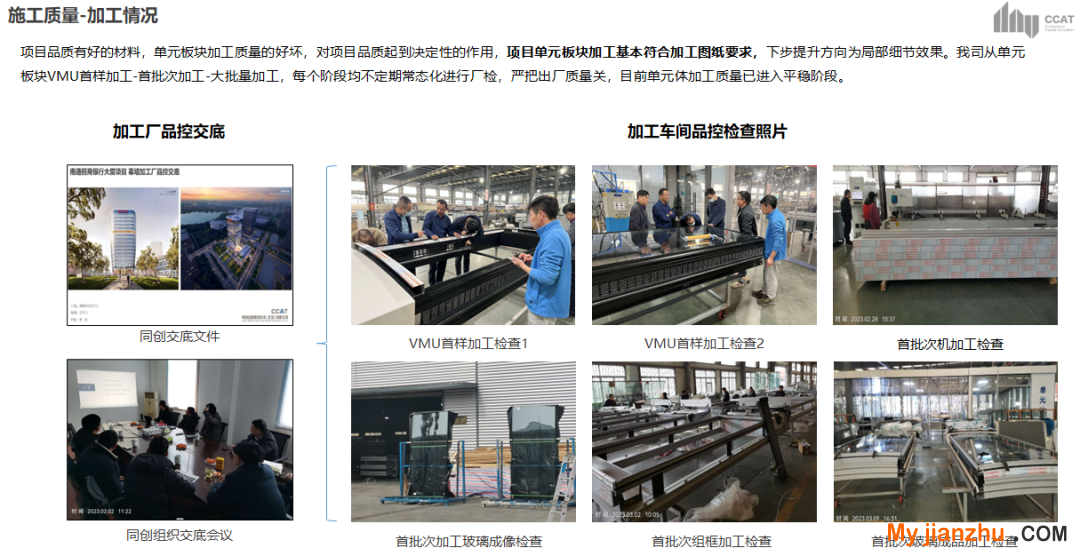

• CCAT對本項目單元體加工進行了多輪次交底及密集飛檢

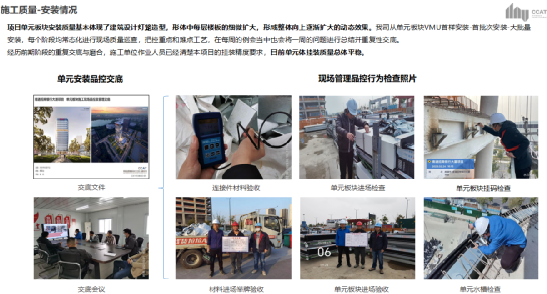

• CCAT對本項目現場施工品質進行了全過程跟蹤、管控

2. 全過程進度跟蹤與分析

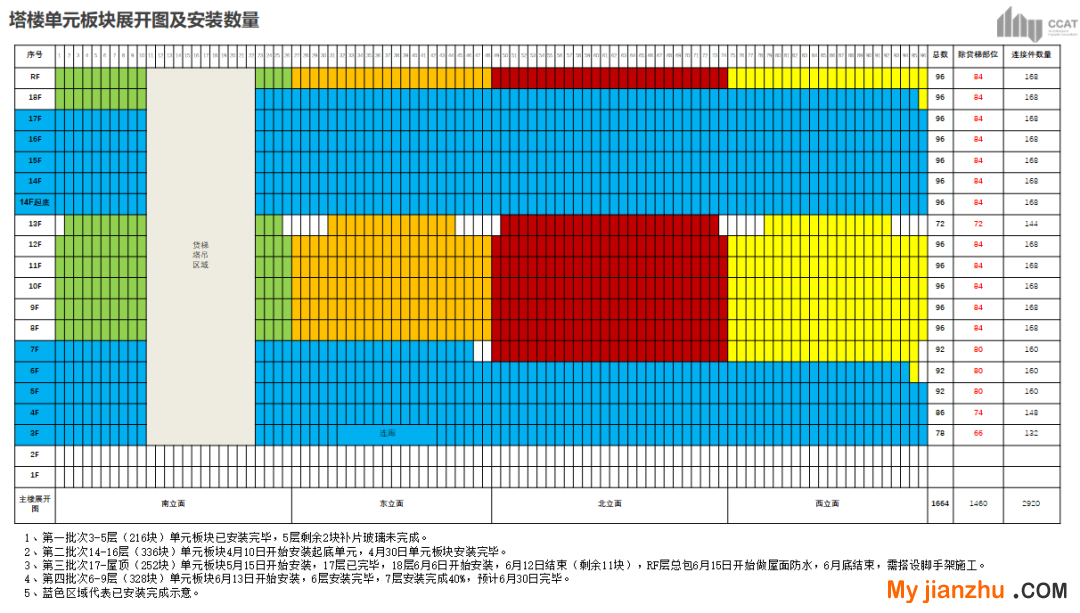

• 為確保項目進度精細化推進，CCAT每周對現場實施進度進行精細化統計并找出癥結問題所在，以下為部分進度管理工具及輸出成果展示：

05

客戶認同

Customer identification

在2022-2023年度同創憑借專業的技術與管理輸出以及咬定青山不放松的精神，與客戶一道攻堅克難，與各方共同協作，最終將本項目外立面工程高品質打造，因此同創也收獲了招商銀行的再次認同、表揚以及榮譽鼓勵。

△表揚信?CCAT

△十佳優秀供應商獎杯?CCAT

△榮譽證書?CCAT

感謝招商銀行一直以來的信任與支持，感謝南通招商銀行各參建方的共同協作。歷時3年，CCAT已助力客戶將成都招商銀行、南通招商銀行項目高品質落地。作為招行兩屆十佳優秀供貨商，CCAT將繼續發揮專業能力，持續創造客戶價值，期待與招商銀行攜手打造更多精品外立面工程！

06

項目信息

Project Information

項目名稱丨南通招商銀行大廈

項目地點丨南通市
建筑類型丨辦公樓
建筑面積丨49918㎡
設計時間丨2021-2023
竣工時間丨2024
建設單位丨招商銀行股份有限公司
建筑方案丨德國HPP建筑事務所
建筑設計丨同濟大學建筑設計研究院
幕墻顧問丨同創金泰 CCAT
幕墻施工丨南通藍星裝飾工程有限公司

服務范圍丨幕墻設計顧問幕墻專項管理
設計團隊丨張東燃崔泓澄鄧忠科馬洪旭
項管團隊丨李樂樂貢軍良米松
建筑攝影丨客戶提供
