本次結合幕友提問,梳理關于防火幕墻相關知識!



一、建筑防火相關規范梳理

《建筑設計防火規范》GB50016-2014(2018版)

《建筑設計防火規范》圖示 18J811-1

《防火窗》GB16809-2008

《防火門》GB12955-2008

《防火玻璃非承重隔墻通用技術條件》GA-97-1995

《擋煙垂壁》GA 533-2012

《建筑幕墻 門窗通用技術條件》GB-T 31433-2015

《建筑用安全玻璃第一部分:防火玻璃》GB15763.1-2009

《民用建筑熱工設計規范》GB50176-2016


二、防火玻璃的劃分

A類防火玻璃(同時滿足耐火隔熱性和耐火完整性)



?C類防火玻璃(只滿足耐火完整性,對耐火隔熱性沒有要求)




三、防火門窗、幕墻等系統的劃分

?A類(同時滿足耐火隔熱性和耐火完整性)

乙級(1.0h)、 甲級(1.5h)、2h、3h

?C類(只滿足耐火完整性,對耐火隔熱性沒有要求)

C0.5h、C1.0、 C1.5 、C2.0、C3.0

四、隔熱型防火玻璃與非隔熱型防火玻璃對比









五、設計中針對防火門窗、幕墻標識的幾類錯誤統計

1、標注不清晰明確:如僅標注“防火玻璃”

2、標注內容互相矛盾:如“12mm防火玻璃”“甲級防火窗”

3、標注了框架和玻璃,但都沒有案例或證據證明是可行的,僅有防火玻璃的材料測試 報告,沒有系統的報告

4、測試方式不對等,如臥式使用、立式測試

5、測試的尺寸不對等,測試尺寸過于細小

6、應該要用防火玻璃門窗的地方,沒有設計使用,如電梯前室需要設置“甲級、乙級防火門”,有些設計就沒有設置。

7、產品報告中關健原材料已經更新,實際加工的還用更新前的材料

8、防火玻璃并非報告中描述的生產廠家生產的。

9、凡是有防火要求的玻璃就是銫鉀玻璃。


六、防火玻璃簡介、分類、應用

1、單片防火玻璃按材質分為鈉鈣硅防火玻璃(高應力防火玻璃、銫鉀單片防火玻璃 )及硼硅防火玻璃。

高應力(高強度)防火玻璃是經特殊物理鋼化處理(大風壓)的方法提高其表面應力來抵抗火焰熱的沖擊而使其具備防火性能的防火玻璃。強度是普通浮法玻璃的6~ 12倍,是鋼化玻璃的1.5~3倍,使用的是高強應力鋼化爐;

銫鉀防火玻璃是由普通浮法玻璃經過特殊化學處理及物理鋼化制作而成。其中化學處理在高溫狀態下迸行二十多小時離子交換,使玻璃表層金屬鈉離子被熔鹽中的其他堿金屬離子置換,形成化學應力,從而增加了玻璃強度,提高了抗熱沖擊性能。而特殊的物理鋼化處理,大大提高了抗沖擊強度,使其達到安全玻璃的要求。

硼硅防火玻璃的防火原理是本身就具備防火性能(高軟化點、低膨脹系數、高硬度),再加上通過物理的方法 提高其表面應力使其抵抗火焰熱的沖擊的防火性能更加優異。

所以單片防火玻璃是靠玻璃自身來防火,能滿足耐火完整性(C類)的要求,不能滿足耐火隔熱性及降輻射熱的要求不適宜使用于有隔熱性能要求的場所;


2、復合防火玻璃的防火原理是受火面玻璃(鋼化玻璃)受火后迅速炸裂,中間的復合防火膠層迅速發泡、膨脹,形成一面不透明的防火隔熱層,來阻止延緩火焰的蔓延及受火面高溫向背火面的傳導及輻射。

?所以復合防火玻璃主要是靠中間的防火膠層來實現防火,不同中間防火膠層的厚度及層數可以滿足耐火完整性及耐火隔熱性(A類)、耐火完整性及降輻射熱(B類)及耐火完整性(C類)的耐火性能要求。


3、常用防火玻璃

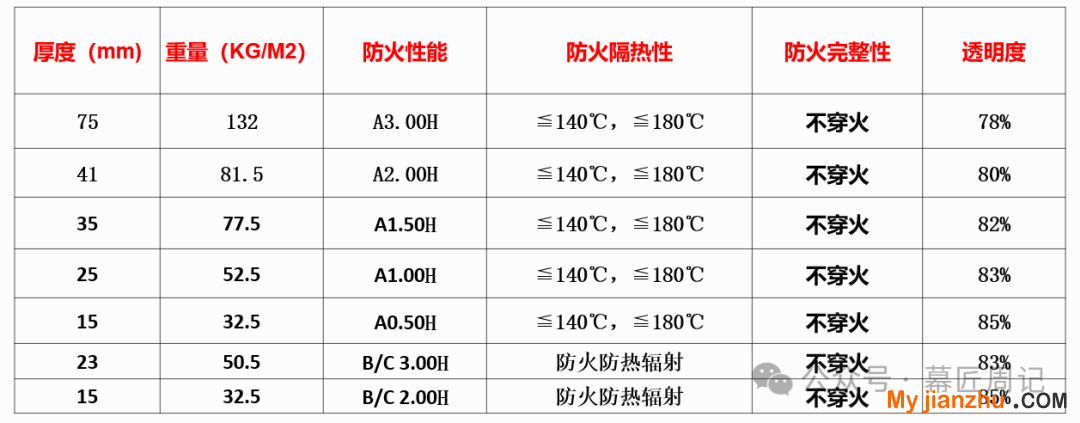

灌漿復合防火玻璃的型號



鈉鈣硅防火玻璃與高硼硅防火玻璃



硼硅防火玻璃與(鈉鈣硅玻璃)參數對比



可以根據硬度、強度等參數對結構進行重新優化設計,減薄使用,密度又小,降低對框架要求,總體可降低建筑自重。

單片鈉鈣硅防火玻璃與高硼硅防火玻璃的型號

鈉鈣硅防火單片:5、6、8、10、12、15、19

高硼硅單片:5、6、8、10、12、15

因為高硼硅玻璃具有高強度,高通透性,所以相同的耐火等級可以用較薄的硼硅玻璃來實現,從而可以降低型材的厚度與重量,使得建筑更具有美觀性。

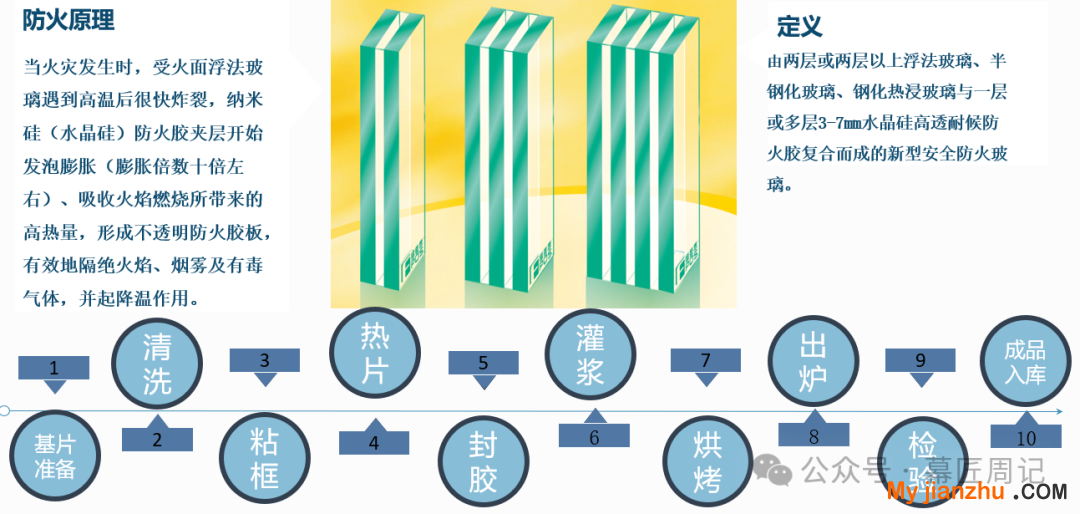

水晶硅防火玻璃

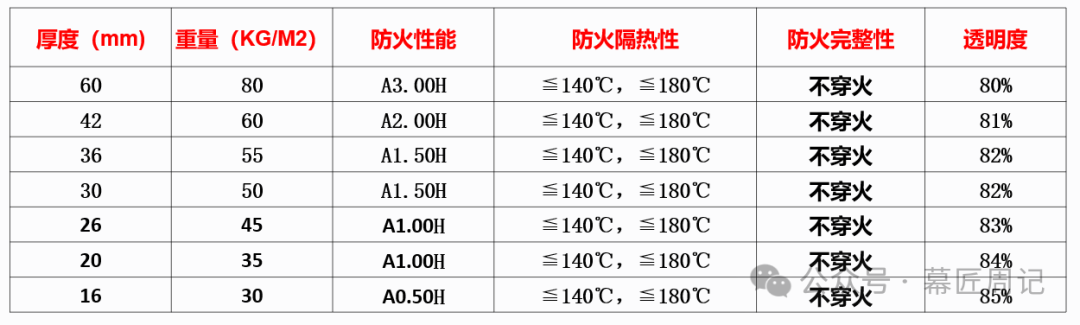

水晶硅防火玻璃的型號



4、各類防火玻璃的優缺點對比




七、防火窗、耐火窗分類

國內使用的防火窗執行GB16809-2008標準 ,防火窗是由窗框、窗扇、防火玻璃組成的能起隔離和阻止火勢蔓延的窗。分類有以下幾種:

1、按窗框及窗扇框架材料分:鋼質防火窗(GFC)、木質防火窗(MFC)、鋼木復合防火窗(GMFC)、其他材質防火窗

2、按使用功能分:固定式防火窗(D)、活動式防火窗(H,需配備窗扇啟閉控制裝置,窗扇啟閉控制裝置有溫控和溫電雙控兩種)

3、按防火性能分:

隔熱防火窗(A類,同時滿足耐火完整性和耐火隔熱性)

A0.50(丙級)、A1.00(乙級)、A1.50(甲級)、A2.00、A3.00

非隔熱防火窗(C類,僅滿足耐火完整性:C0.50、C1.00)。


八、針對防火門窗使用部分分析

規范明確規定使用C類的部位(耐火完整性)

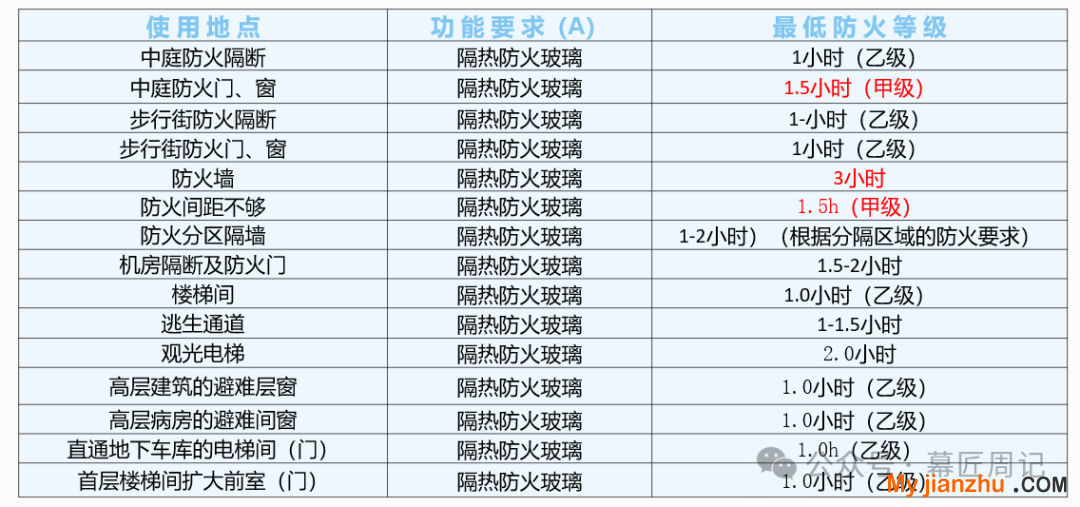

規范明確規定使用A類的部位(隔熱性、完整性)
