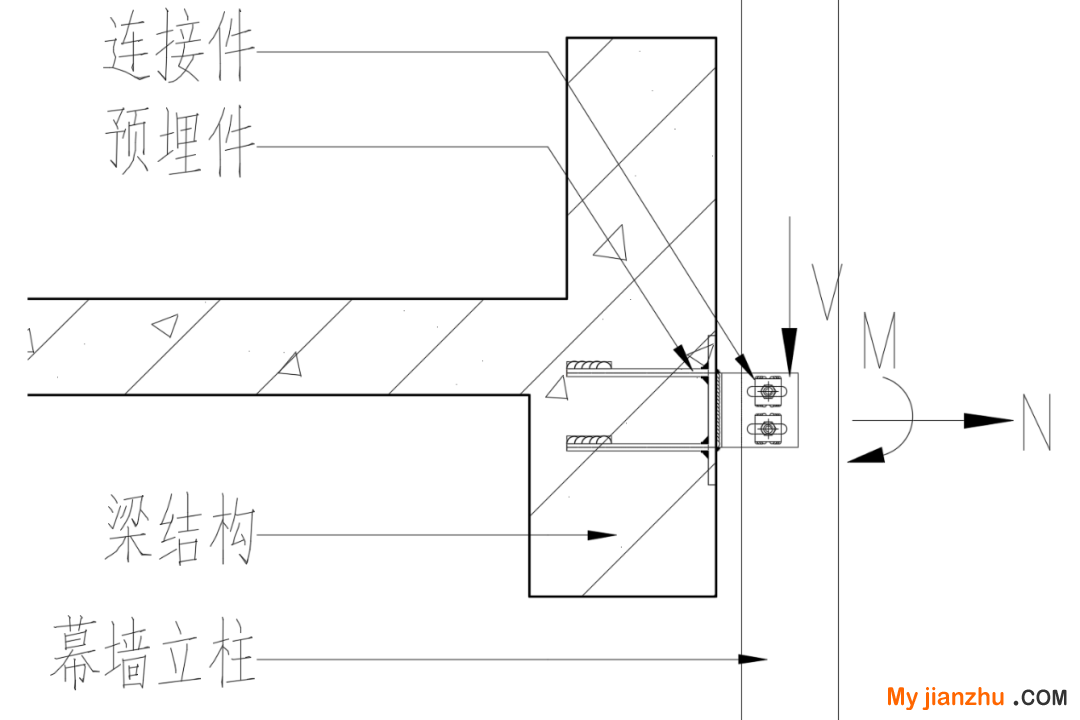

預埋件，顧名思義是預先埋設于主體實體結構（混凝土梁、柱）中的金屬構件，是幕墻工程中重要的組成部分。幕墻的框支承結構通過連接件固定于預埋件上，實現幕墻與主體的有機結合。平板預埋件的設計，主要遵循《混凝土結構設計規范》GB50010-2010（2015版）中規定，在各地的幕墻規范中也有篇幅做要求。

本文從材料選擇等5個方面做梳理，并提供常規幕墻用平板預埋件和懸挑3米雨篷用埋件案例計算，供參考！

◆材料選擇

◆加工埋設

◆埋件計算

◆錨固修正

◆構造要求

◆計算案例（常規幕墻與懸挑雨篷）

材料選擇

受力預埋件的錨板宜采用Q235、Q345級鋼。錨筋應采用HRB400（帶肋）或HPB300（光圓）級鋼筋，不應采用冷加工鋼筋。

加工埋設

1、直錨筋與錨板應采用T型焊。當錨筋直徑不大于20mm時，宜采用壓力埋孤焊；當錨筋直徑大于20mm時，宜采用穿孔塞焊。當采用手工焊時，焊縫高度不宜小于6mm，且對300MPa級鋼筋不宜小于0.5，對其他鋼筋不宜小于0.6，為錨筋直徑。

圖一：T型手工電弧焊的構造要求 圖二：穿孔塞焊的構造要求

2、錨筋與錨板焊接時，錨筋為HPB300級鋼筋宜采用E43型焊條，錨筋為HRB400級鋼筋宜采用E55型焊條；壓力埋弧焊宜采用HJ431型焊劑或其他性能相近的焊劑。

3、表面處理：對于預埋件的表面處理目前有兩種方式，一是原材料本色加工，埋設到主體梁上后，室外側板面做防銹處理，通常為涂刷兩遍防銹漆，一遍銀粉漆。這樣做的好處是類同于梁柱結構的主鋼筋位于混凝土內，擁有良好的握裹力。

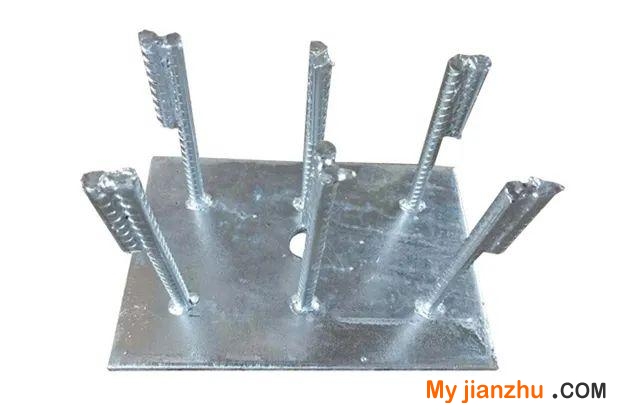

另一種是熱浸鍍鋅處理，防腐處理一步到位。

有段時期，一度取代了普通預埋件，甚至不是熱浸鍍鋅，監理還不讓進場施工。我想原因之一是幕墻工程的密集出現，各種構件的生產加工出現了細分市場，在生產與存放期間，熱浸鍍鋅顯然不受時間的約束。早些年，幕墻工程量少，預埋件都是在現場邊加工邊上墻。

4、埋設：預埋件的錨筋應放置在構件的外排主筋的內側。與主體均壓環或避雷鋼筋通過焊接或綁扎可靠連接。

埋件計算

1、錨板厚度

應根據其受力情況計算確定，不宜小于錨筋直徑的0.6倍。常規幕墻工程的錨板厚度可取8mm~12mm。

2、錨筋的總截面面積As

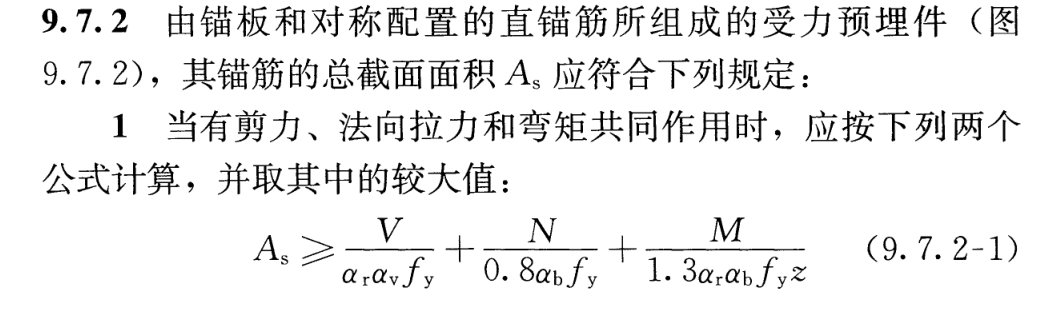

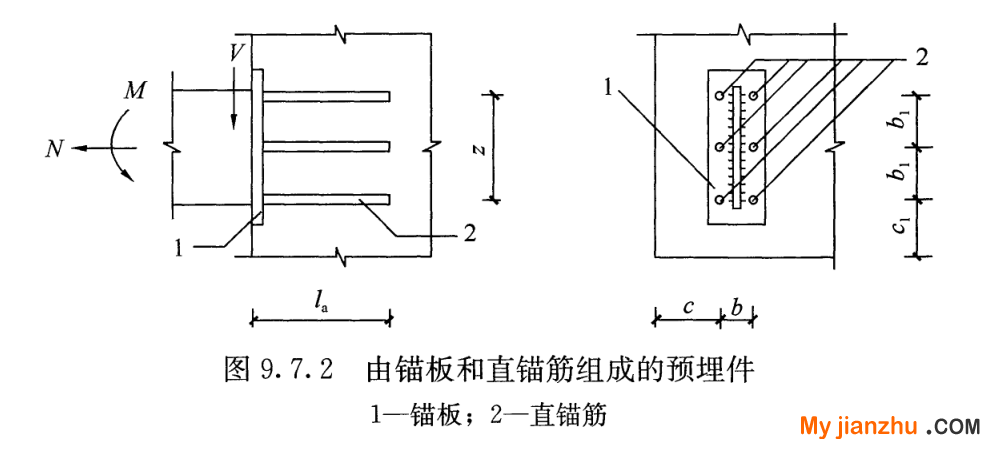

于幕墻采用最為常規的預埋件，同時受剪力、法向拉力和彎矩共同作用，詳《混凝土結構設計規范》9.7.2條。

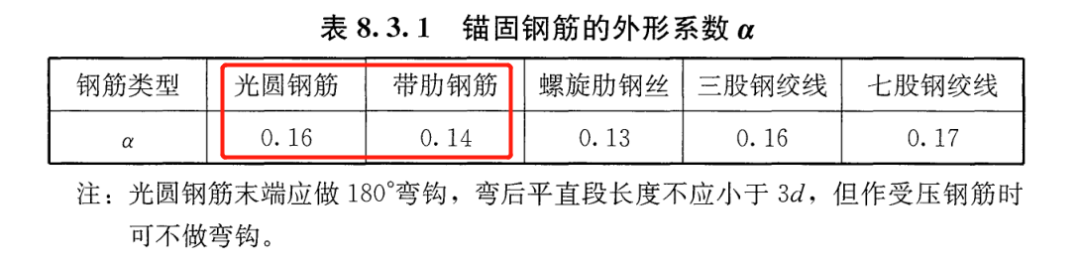

3、受拉鋼筋的基本錨固長度

4、受拉鋼筋的錨固長度

錨固長度修正

1、修正一

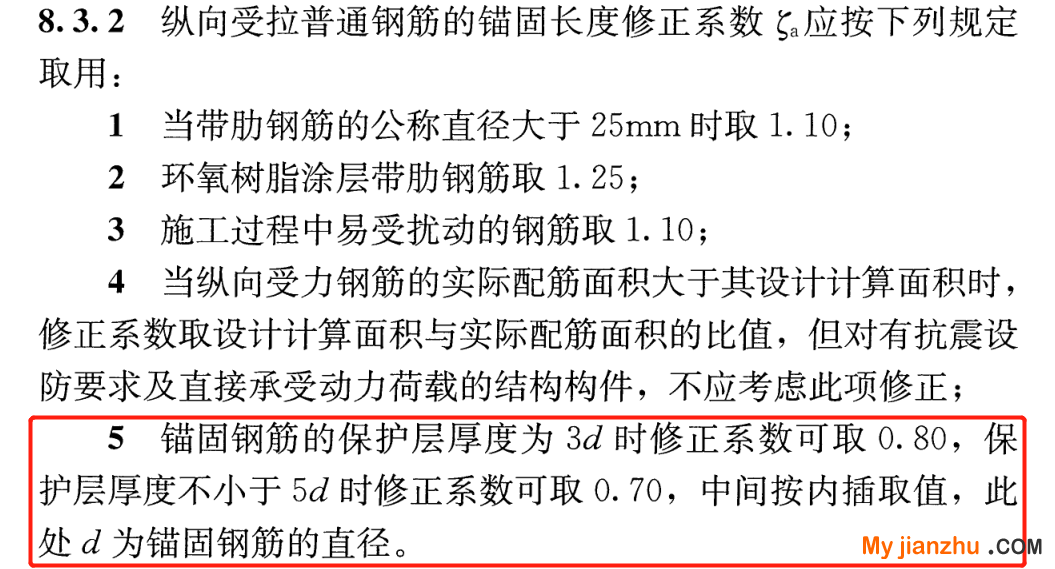

《混凝土結構設計規范》8.3.2條的規定：

2、修正二

依據《混凝土結構設計規范》8.3.3條的規定：當縱向受拉普通鋼筋末端采用彎鉤或機械錨固措施時，包括彎鉤或錨固端頭在內的錨固長度（投影長度）可取為基本錨固長度的60%。彎鉤和機械錨固的形式（圖8.3.3）和技術要求符合表8.3.3的規定。

采用第8.3.3條的修正后，不應再考慮第8.3.2條的修正。

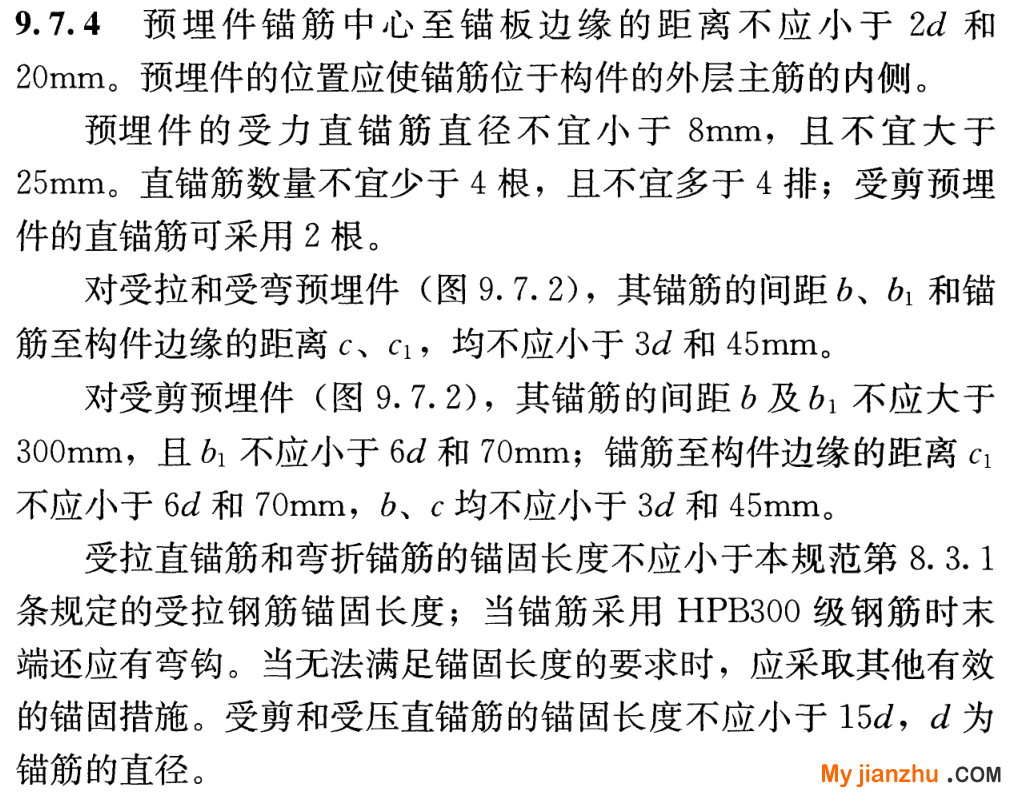

構造要求

計算案例

一、常規幕墻用平板預埋件

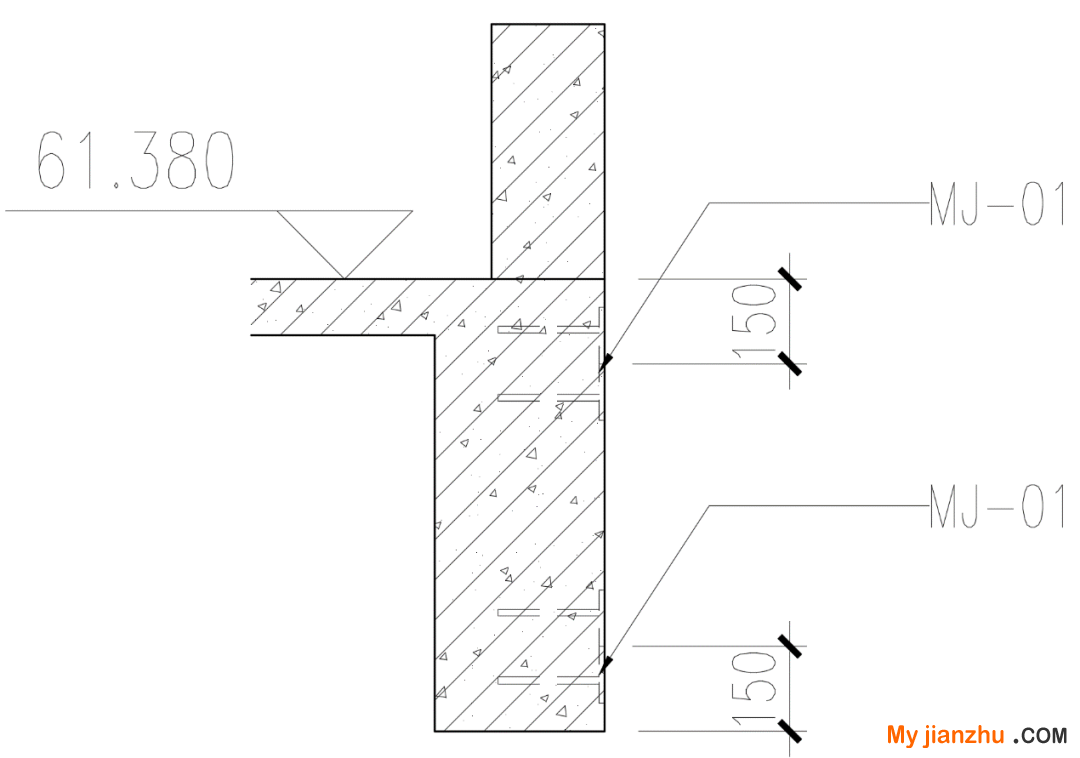

1、埋件設計大樣圖

2、設計資料

項目地點：寧波

鋼筋直徑: D10

鋼筋級別:

fy = 300.00 N/mm2

混凝土強度等級: C30

fc = 14.30 N/mm2

ft = 1.43 N/mm2

直錨筋布置: 2 × 3

錨板厚度: t = 10 mm

直錨筋橫向間距: b = 100 mm

直錨筋縱向間距: b1 = 110 mm

外層錨筋中心到錨板邊緣的距離: a = 50 mm

拉力設計值: N = 2.4 kN

剪力設計值: V = 3.4 kN

彎矩設計值: M = 0.25 kN·m

預埋件受力類型: 拉彎剪

考慮抗震: 是

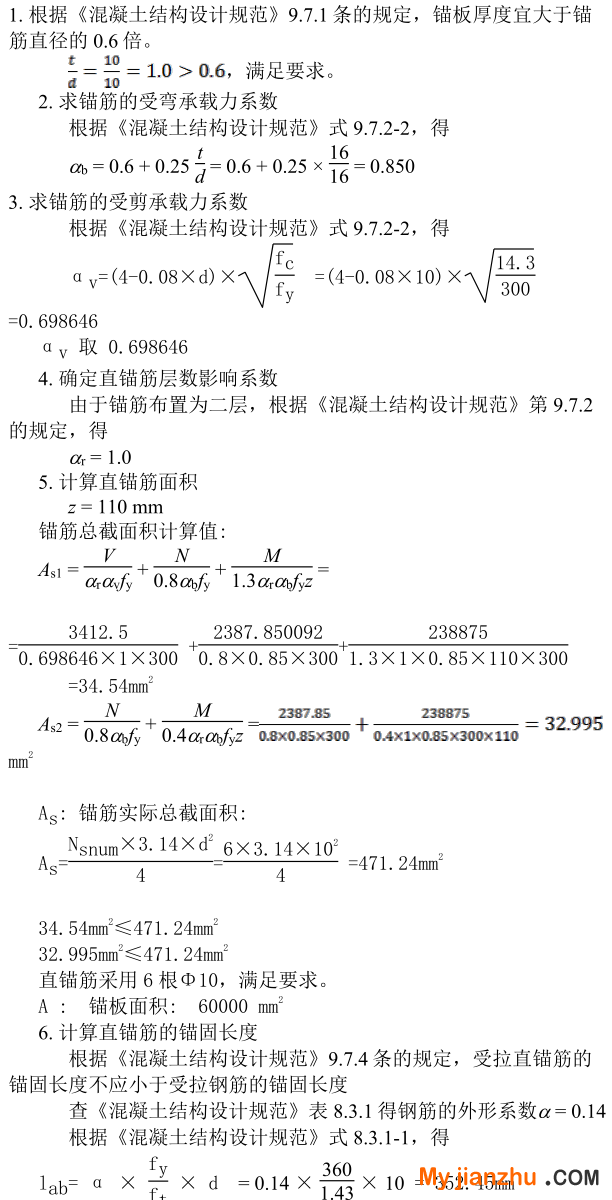

3、計算結果

依據以上計算，錨筋長度取240mm，本項目梁寬250mm，滿足要求。

注：現建筑梁寬200mm居多，依據浙江省《建筑幕墻工程技術標準》DB33/T 1240-2021附錄A.0.8規定：錨筋的計算總截面面積As與實際配筋總截面面積A的比值小于或等于表A.0.8中的數值時，包括彎鉤或錨固頭在內的錨固長度（投影長度）La可取15d，且不應小于180mm。表A.0.8中，帶肋鋼筋對應C30砼等級時系數為0.43，As/A=0.07，遠小于0.43。結合A.0.5-2，錨筋錨固長度取200mm。

二、懸挑鋁板雨篷鋼結構預埋件計算書

1、設計示意圖

2、設計資料

項目地點：杭州

雨蓬懸挑長度：3000mm

雨蓬主梁間距：1500 mm

鋼筋直徑: D16

鋼筋級別:

fy = 300.00 N/mm2

混凝土強度等級: C30

fc = 14.30 N/mm2

ft = 1.43 N/mm2

直錨筋布置: 3 × 3

錨板厚度: t = 16 mm

直錨筋橫向間距: b = 125 mm

直錨筋縱向間距: b1 = 125 mm

外層錨筋中心到錨板邊緣的距離: a = 60 mm

拉力設計值: N = 5.00 kN

剪力設計值: V = 15.00 kN

彎矩設計值: M = 28.00 kN·m

預埋件受力類型: 拉彎剪

考慮抗震: 是

3、計算結果

當混凝土梁寬度不足時可根據《混凝土結構設計規范》8.3.3條的規定，采用彎鉤或機械錨固措施進行折減計算，可取為基本錨固長度的60%:為372mm。這就要求混凝土梁寬不能小于400mm，如若條件不能滿足，考慮雙夾板埋件。保證設計內力不超過混凝土的沖切承載力。

結束語

按標準就新原則，就幕墻用平板預埋件，審圖機構老師會執行GB50010-2015版本規定，錨板與錨筋的構造尺寸會適當加大。特別是現在的建筑主體梁截面大多為200mm寬，按規范確定所需錨固長度，往往超出了梁截面，需要采用有效的措施來滿足。在《混凝土結構設計規范》GBJ-10版本時，《金屬與石材幕墻工程技術規范》JGJ133-2001中第C.0.5條提到：當錨筋配置較多，錨筋總截面面積超過計算所需截面面積的1.4倍時，錨固長度可適當減少，但不應小于180mm。上海市《建筑幕墻工程技術標準》DG/TJ 08-56-2019中附錄D”預埋件及后置埋件設計與構造中第D.2.7仍然保留了此項規定。江蘇省《建筑幕墻工程技術標準》DB32/T 4065-2021 第6.8.17條：當錨筋配置較多，錨筋總截面面積超過按本標準第 6.8.14 條計算的截面面積的 1.4 倍時，錨固長度可適當減少，但不應小于 200mm。浙江省的相應規定，在案例計算中已述。

雨篷、采光頂的受力情況較幕墻復雜，在預埋件的計算時嚴格遵照《混凝土結構設計規范》GB50010-2015版執行。

參考規范：

《混凝土結構設計規范》GB50010-2015版

浙江省《建筑幕墻工程技術標準》DB33/T 1240-2021

上海市《建筑幕墻工程技術標準》DG/TJ 08-56-2019

江蘇省《建筑幕墻工程技術標準》DB32/T 4065-2021
