1、板型預埋件側埋做法效果示意

板型預埋件側埋軸測圖

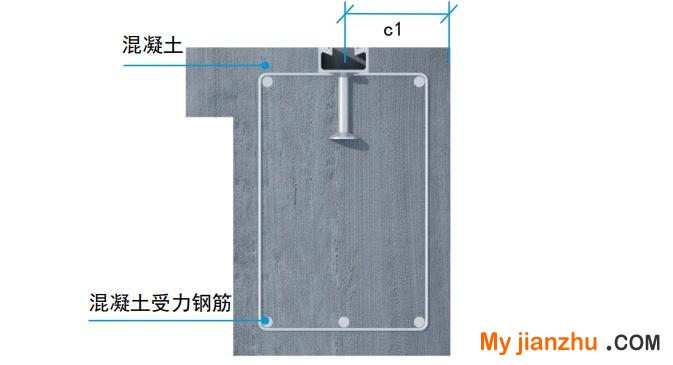

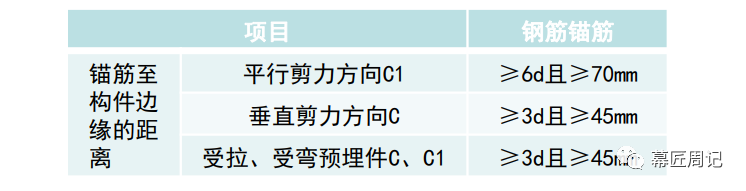

埋件受拉受彎狀態構建邊緣的距離示意圖

板型預埋件側埋豎剖效果圖

2、板型預埋件頂埋做法效果示意

板型預埋件頂埋軸測圖

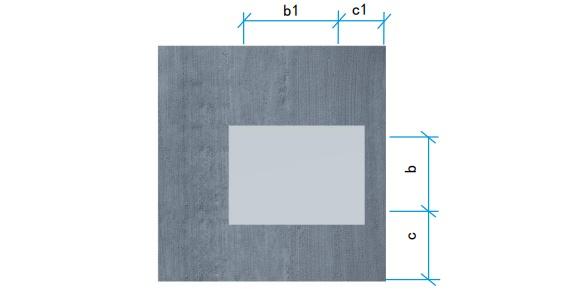

埋件受剪狀態構建邊緣的距離示意圖

板型預埋件頂埋豎剖效果圖

板型預埋件說明：

（1）根據《玻璃幕墻工程技術規范》JGJ 102-2003附錄C.0.2，《混凝土結構加固設計規范》GB 50367-2013第4.1.1條，預埋件材料選用：錨筋：采用HPB300、HRB335或HRB400級熱軋鋼筋，錨筋嚴禁采用冷加工鋼筋。鋼板及型鋼：采用Q235B級鋼，埋件外露表面要按設計要求進行防腐處理，與砼接觸面一律不得油漆或沾染油類物質。

（2）根據《玻璃幕墻工程技術規范》JGJ 102-2003條文說明5.5.1，《混凝土結構后錨固技術規程》JGJ145-2013第3.3.3，后置預埋件的 混凝土強度等級應≥C20，且≤C60，當安全等級為一級時應≥C30。

（3）根據《建筑裝飾裝修工程質量驗收標準》GB 50210-2018第11.1.2條，后補埋件現場需按規范進行拉拔實驗，驗證是否滿足使用要求。

3、槽型預埋件側埋做法效果示意

槽型預埋件側埋軸測圖

埋件受拉受彎狀態構建邊緣的距離示意圖

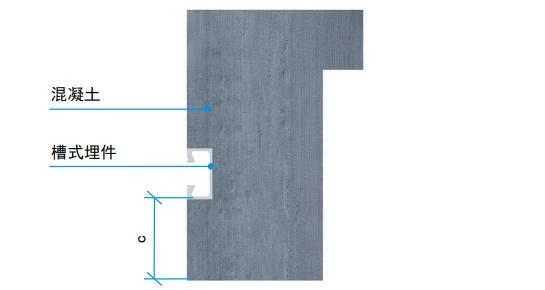

槽型預埋件側埋豎剖效果圖

4、槽型預埋件頂埋做法效果示意

槽型預埋件頂埋軸測圖

埋件受剪狀態構建邊緣的距離示意圖

槽型預埋件側埋豎剖效果圖

槽型預埋件說明：

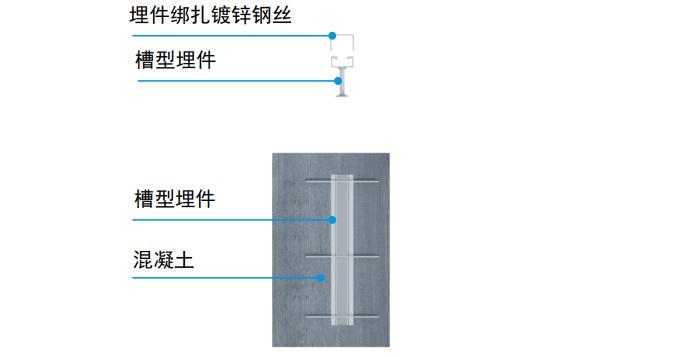

（1）槽型埋件在安置之前，需在滑槽內預先安置聚苯乙烯泡沫填充物或聚乙烯填充條以防滑槽堵塞，待混凝土凝固完畢，采用適當的工具將其清除。

（2）埋件臨時固定采用鐵絲直接將槽埋固定在主受力鋼筋上。

來源：上海市《建筑幕墻工程技術規范》DGJ08-56-2018第十二版附錄 D.3.33

5、后置埋件做法效果示意（備注：部分地區不允許機械錨栓與化學錨栓混用，僅使用化學錨栓時需要提供焊接高溫后抗拉承載力檢驗報告）

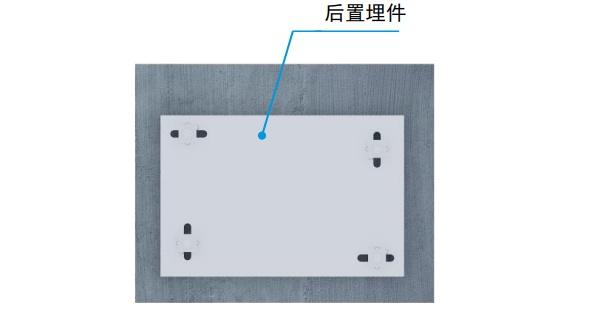

后置埋件軸測效果圖

后置埋件橫剖效果示意

后置埋件豎剖效果示意

后置埋件說明：

（1）根據《玻璃幕墻工程技術規范》JGJ 102-2003附錄C.0.2，《混凝土結構加固設計規范》GB 50367-2013第4.1.1條，預埋件材料選用：錨筋：采用HPB300、HRB335或HRB400級熱軋鋼筋，錨筋嚴禁采用冷加工鋼筋。鋼板及型鋼：采用Q235B級鋼，埋件外露表面要按設計要求進行防腐處理，與砼接觸面一律不得油漆或沾染油類物質。

（2）根據《玻璃幕墻工程技術規范》JGJ 102-2003條文說明5.5.1，《混凝土結構后錨固技術規程》JGJ145-2013第3.3.3，后置預埋件的 混凝土強度等級應≥C20，且≤C60，當安全等級為一級時應≥C30。

（3）根據《建筑裝飾裝修工程質量驗收標準》GB 50210-2018第11.1.2條，后補埋件現場需按規范進行拉拔實驗，驗證是否滿足使用要求。

（4）槽型埋件在安置之前，需在滑槽內預先安置聚苯乙烯泡沫填充物或聚乙烯填充條以防滑槽堵塞，待混凝土凝固完畢，采用適當的工具將其清除。

來源：上海市《建筑幕墻工程技術規范》DGJ08-56-2018第十二版附錄 D.3.33
