蘇州市住宅工程外窗（墻）淋水試驗工作指引（試行）

市住房城鄉建設局印發《蘇州市住宅工程外窗（墻）淋水試驗工作指引（試行）》的通知

蘇住建質〔2024〕35號

各縣級市（區）住建局（委）、蘇州工業園區規建委，各有關單位：

為切實解決住宅工程外墻及外窗滲漏問題，進一步提升住宅工程品質，根據《住宅工程質量分戶驗收規程》及《建筑與市政工程防水通用規范》等規定，我局總結相關經驗，編制《蘇州市住宅工程外窗（墻）淋水試驗工作指引（試行）》，現印發給你們并提出如下要求，請抓好貫徹落實：

一、充分認識外窗（墻）淋水試驗重要性

各地住建部門、各工程建設參建單位要堅持以人民為中心，從住宅業主的切身感受出發，進一步聚焦住宅外窗（墻）滲漏突出問題，深刻認識提升住房工程外窗（墻）防水質量的重要性，以更高標準、更有效措施深入推進住宅工程外窗（墻）淋水試驗工作，確保住宅工程外窗（墻）防水工程不滴、不滲、不漏，讓人民群眾有更多、更直接、更實在的獲得感、幸福感、安全感。

二、全面落實住宅工程外窗（墻）淋水試驗

住宅工程外窗（墻）淋水試驗是住宅分戶驗收的一項重要內容。各地住建部門要將住宅工程外窗（墻）淋水試驗作為夯實建設單位工程質量首要責任和其他參建各方質量主體責任、提升住宅工程質量品質的重要舉措，及時總結經驗、持續完善，采取切實以有效的舉措，確保住宅工程外窗（墻）淋水試驗全面落實到位。

三、加強住宅工程外窗（墻）淋水試驗監督檢查

各地住建部門及工程質量監督機構應重點檢查建設、施工、監理單位住宅工程外窗（墻）淋水試驗工作的落實情況，加強對住宅工程防水施工質量及外窗（墻）淋水試驗工作的監督抽查，對未落實外窗（墻）淋水試驗和分戶驗收相關規定要求的責任單位依法依規處理處置到位。

附件：

《蘇州市住宅工程外窗（墻）淋水試驗工作指引（試行）》

蘇州市住房和城鄉建設局

2024年10月28日

為有效防治住宅工程外窗（墻）的滲漏常見質量問題，確保新建住宅工程外窗（墻）防水工程施工質量，提升我市住宅工程質量品質，在總結全市各地經驗的基礎上，借鑒先進做法，編制本指引。

一、實施范圍

我市新建、擴建、改建的住宅工程（含商品住宅工程和保障性安居工程），在分戶驗收前按本指引進行外窗（墻）淋水試驗。公共建筑可參考本指引執行。

二、外窗（墻）淋水試驗的部位

1.建筑外窗淋水部位主要包括窗扇與窗框之間的開啟縫、窗框之間的拼接縫、拼樘框與窗外框的拼縫以及窗與窗洞的安裝縫等容易出現滲漏的部位。

2.建筑外墻淋水部位主要包括外墻墻板交接處、設備平臺、雨蓬、外墻腳手架洞口、墻面變形縫（分格縫）、伸出外墻管道、女兒墻壓頂、外墻預埋件、裝飾線條等容易出現滲漏的部位。

三、外窗（墻）淋水試驗組織與實施

1.外窗(墻)淋水試驗應在住宅分戶驗收前進行，可以由建設單位委托第三方檢測機構實施，由第三方檢測機構對每個單位工程出具淋水試驗報告。

2.外窗(墻)淋水試驗前，淋水試驗單位應編制專項試驗方案，外窗（墻）淋水試驗技術要求不得低于本文件要求，專項試驗方案應經建設、施工、監理單位共同確認后實施。

3.監理單位對外窗(墻)淋水試驗應進行現場全過程監督，重點檢查噴淋裝置、水壓、流量、淋水時間等，發現問題及時督促責任單位進行整改，對拒不整改或整改不到位的，應及時向工程所在地建設工程質量監督機構報告。

4.外窗(墻)淋水試驗不合格或未進行淋水試驗的不得通過分戶驗收。淋水試驗不合格的，經整改后應對該單位工程重新進行淋水試驗，出具淋水試驗報告。

四、外窗（墻）淋水試驗技術要求

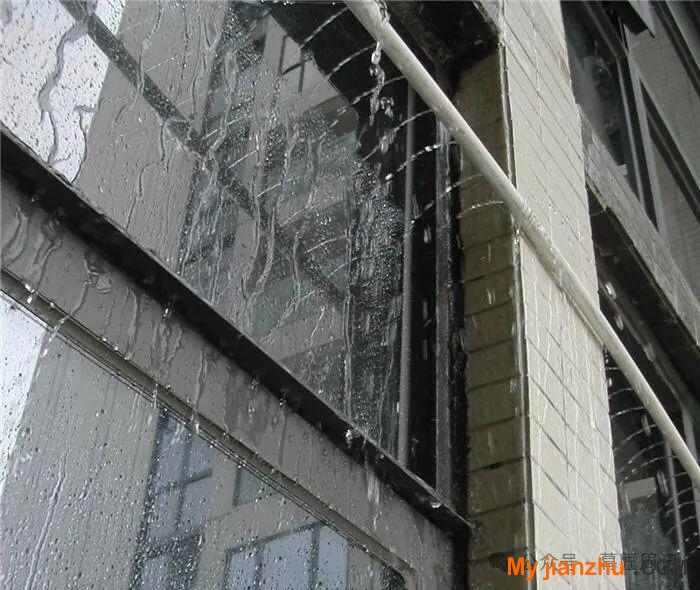

（一）外窗淋水試驗

1.裝置包括控制閥、壓力表、噴水孔和直徑19mm水管等，淋水試驗淋水量應控制在3L/㎡.min以上，被檢區以形成連續水幕為準。

2.淋水試驗的噴水方向與水平方向角度宜30度，噴射壓力不應低于0.16MPa，噴水孔距窗表面、上口距離宜為100～150mm，噴射時間不少于1小時。

3.淋水立面從上往下，住宅每3層隨機挑選1層（有挑檐的每1層）設置一條橫向淋水區，淋水同時觀察、記錄淋水帶范圍內外窗及周邊室內滲漏情況。

（二）外墻淋水試驗

1.裝置包括控制閥、壓力表、增強泵、噴水孔和淋水管線等。淋水管線內徑宜為（20±5）mm，管線上淋水孔的直徑宜為3mm，孔距宜為180～220mm，離墻距離不應大于150mm，噴水孔淋水量應控制在3L/㎡.min以上，被檢區以形成連續水幕為準。

2.噴水孔方向與水平方向角度宜30度，噴射壓力不應低于0.3MPa，噴水孔距墻表面距離宜為100～150mm，噴射時間不少于1小時。

3.淋水立面從上往下，住宅每3層（有挑檐的每1層）設置一條橫向淋水區，淋水同時觀察并記錄淋水帶范圍內外墻室內滲漏情況，對懷疑有滲漏的部位可以加強淋水。

五、其它要求

1.外窗(墻)淋水試驗實施前，建設單位應將淋水試驗方案報當?shù)亟ㄔO(shè)工程質量監督機構并在淋水試驗前3個工作日書面通知監督機構。各地監督機構應將淋水試驗作為住宅工程質量控制的關鍵點進行到場監督，監督檢查淋水試驗是否滿足本工作指引要求，在監督項目分戶驗收時抽查每個單位工程淋水試驗報告。

2.淋水區采用的噴淋裝置應能控制流量、壓力及時間，噴淋水壓、流量能持續保持穩定，宜具備水壓、流量、時間記錄功能。

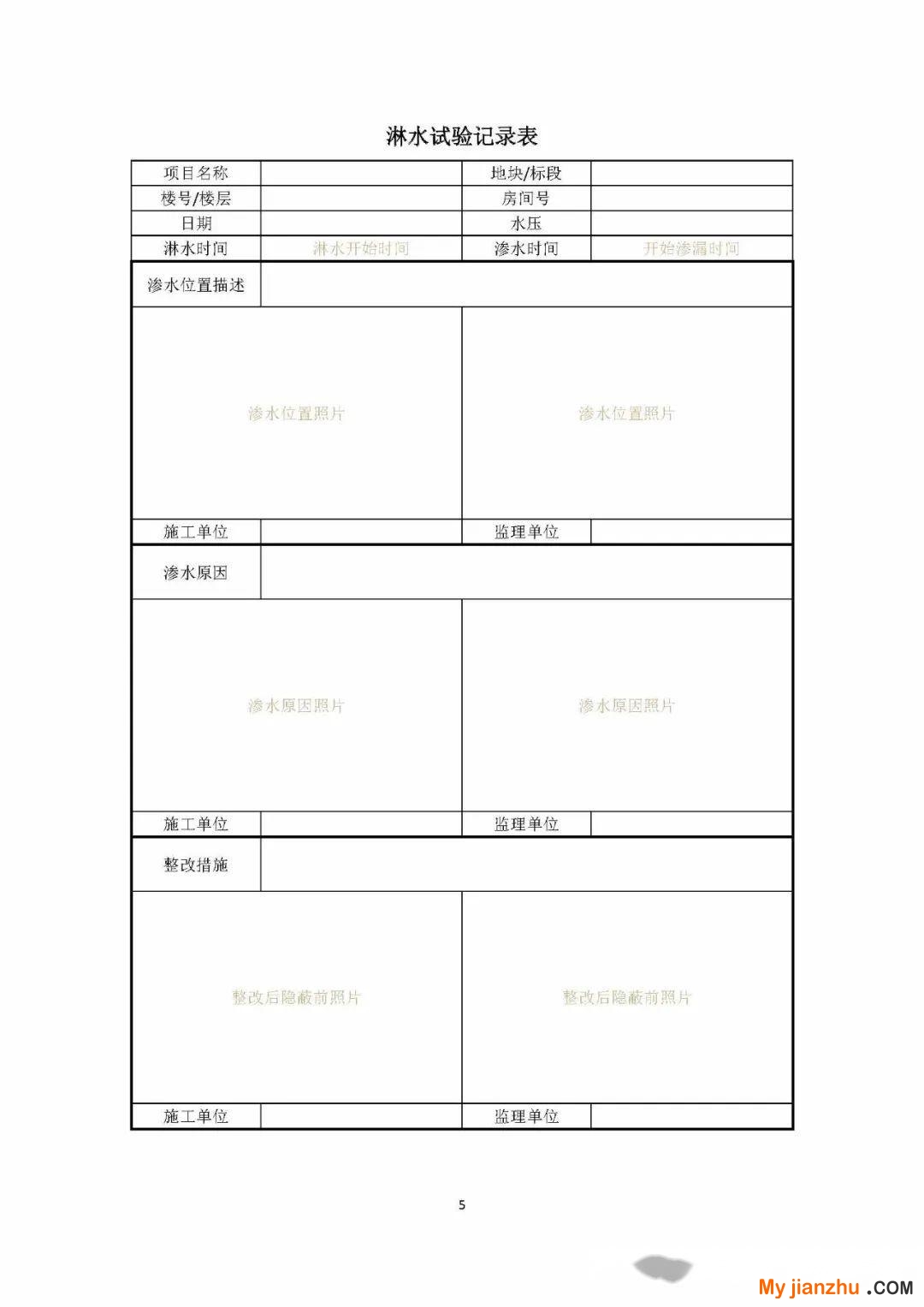

3.淋水試驗單位應對淋水試驗過程進行影像留存，監理單位現場監督影像留存的完整性和真實性。淋水試驗每個淋水層至少留存3張照片，包括淋水試驗開始、中間、結束三個時間點，也可留存視頻資料。照片拍攝應添加水印信息，注明拍攝時間、拍攝地點、樓號。影像留存資料應清晰連續、畫面完整，拍攝角度能全面、客觀、真實反映現場淋水部位、淋水效果等要素。淋水試驗人員、監理人員等應同時反映在影像中。

3.施工單位應收集、整理現場外窗（墻）淋水試驗過程影像資料并刻錄成光盤，與淋水試驗報告作為分戶驗收的必備資料，隨施工技術資料一并歸檔。

本指引自2025年1月1日起實行。
