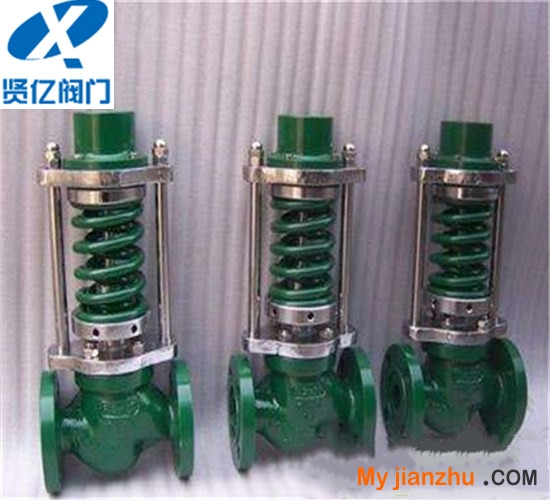

通用型號:ZZYP

公稱通徑：DN15-300mm

壓力范圍:1.0~6.4MPa

溫度范圍：-40-450℃

連接方式：法蘭、焊接

主體材質:碳鋼，不銹鋼

設計制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
檢驗與試驗：JB/T7749-95

泄漏等級:ANSI B16.104 IV, ANSI B16.104 VI

驅動裝置:自動

ZZYP自力式減壓閥特點：

ZZYP自力式減壓閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。

ZZYP自力式減壓閥壓力分段范圍細且互相交叉，調節精度高。

ZZYP自力式減壓閥壓力設定值在運行期間可連續設定。

ZZYP自力式減壓閥對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。

ZZYP自力式減壓閥橡膠膜片式檢測，執行機構測精度高、動作靈敏。

ZZYP自力式減壓閥采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。 本系列產品有單座（ZZYP）、套筒（ZZYM）、雙（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa?？砂葱枰M合滿足用戶工況要求。

自力式壓力調節閥是一種無需外加能源，利用被控介質自身能量當動力源、引入執行膜室產生推力，控制節流元件運動達到自動調節。具有測量、執行、控制的綜合功能。可在無氣、無電的場所。廣泛應用于石油、化工、電站、輕工、印染工業部門自控系統中各種設備氣體、液體及蒸汽介質的減速壓、穩壓（用于閥后壓力調節）泄壓、穩壓（用于閥前壓力調節）的自動控制。根據用戶不同的工況條件可選用不同的閥芯結構型式以及不同執行機構，以達到最佳的控制效果。

壓閉型：用于閥后壓力調節，當閥后壓力升高，閥門關閉，以達到減壓，穩壓的目的。

壓開型：用于閥后壓力調節，當閥后壓力升高，閥門打開，以達到泄壓，穩壓的目的。

產品特點：

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。 壓力分段范圍細且互相交叉，調節精度高。 壓力設定值在運行期間可連續設定。 對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。 橡膠膜片式檢測，執行機構測精度高、動作靈敏。 采用壓力平衡機構，使調節閥反應靈敏、控制精確。
