齒輪齒條升降機的結構及性能

1，齒輪齒條升降機是一種齒條和齒輪相結合的同步升降機構，可以通過電機直接戲動齒輪做回轉運動，同時帶動齒輪進行直線運動。

2，幾乎沒有動力損失，可以使機器效充達到大化。

3，構造簡單，故障率低，容易維修。

4，蝸桿升降器在升降器內實現減速，因此升降速度緩慢，適用于精密升降或重物的升降。齒輪齒條升降機是由齒輪和齒條直接連接，可以進行高速直線運動，使用附帶制動的減速電機

齒輪齒條升降機的種類

齒輪齒條升降機一般分為普通型和凈室型。普通型多應用于一般產業設備；潔凈型多應用于半導體，LCD/PDP生產設備，食品生產設備上，可以根據潔凈室的等級要求進行多種后處理加工。

RJ系列齒輪齒條升降機

1，是基本的分離型型號，規格有RJ10-RJ50，根據輸出軸的不同方向可分為3種規格。

2，用氣缸做驅動，自身沒有減速，可以實現快速移動。

齒輪齒條升降機

1，是基本的組合型號,可以根據要求進行尺寸和行程的設定。

2，可以承受大負載

齒輪齒條升降機

1，在驅動軸上安裝齒輪箱，可以與電機直接連接。

2，在不使用齒輪或鏈輪時，可以用于潔凈室環境。

齒輪齒條升降機

1，在驅動軸上安裝渦輪減速器，可以與電機直接連接。

2，渦輪減速器有減速比，因此可以適應一般電機或伺服電機。

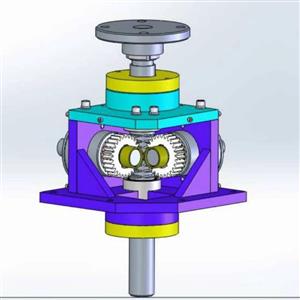

齒條同步升降器的結構及性能

同步升降器是由齒輪和齒條組成的齒輪箱與連接軸相組合的結構，是用于上/下操作時維

上部和下部表面同步的單元。

齒輪箱內部幾個齒輪相互嚙合運轉，因此幾乎不產生噪音。

上/下運動時，在受到50%以?xún)?nèi)的偏壓時也可以正常動作。

它的導軌是以單元形式組成，部件的規格化使部件更換迅速，容易維修，

齒條同步升降器的特點

高品質及簡單化的設計

部件小巧、耐久性強，只需定期注入潤滑油。

可以根據設計者的要求組裝，減少設計時間。

運轉輕快，噪音低

上/下動作時運轉輕快聲音小。

齒輪和齒條的結構保證了極好的嚙合，環境惡劣也可保持同步。

使用范圍廣

適用于生產線組裝工程或物流線（自動倉庫）等一般產業機器裝備。

可在潔凈室使用

同步升降器優良的品質及獨特的結構，可在要求無塵的環境使用。
