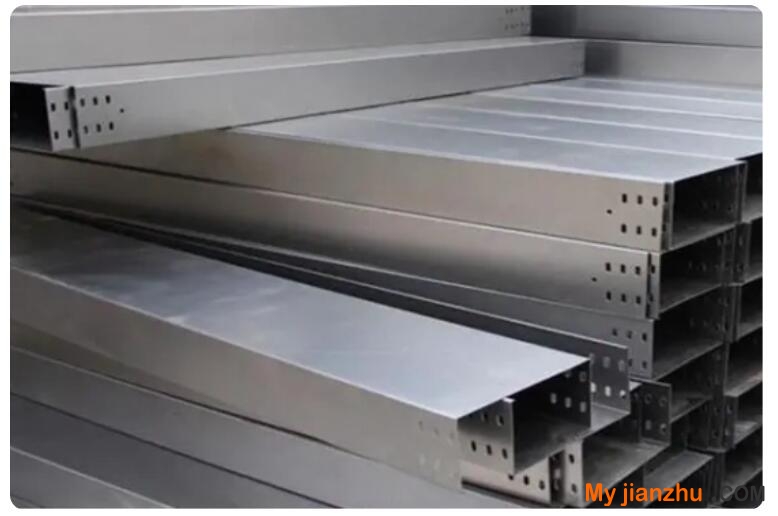

1、槽式電纜橋架

槽式電纜橋架改向彎通包括：垂直左上彎通、垂直右上彎通、垂直左下彎通、垂直右下彎通、垂直左上三通、垂直右上三通等。托盤重量和蓋板重量構成了槽式槽式電纜橋架的主要重量，例如普通鍍鋅槽式電纜橋架規格100*50mm規格，托盤每米重量為3.67千克，蓋板每米的重量為2.20千克。

槽式電纜橋架吊架編寫提料清單時應填寫：名稱+高度H+橫擔長度L，例如：角鋼雙拉吊架，規格H=1500mm，L=1000mm（角鋼吊架默認橫擔長度=橋架寬度+200mm）。2000國家標準規定了槽式電纜橋架的耐火等級及其代號，耐火等級代號為N3，維持工作時間大于等于60分鐘。

2、電橋架國家標準

電纜橋架國家標準有《JB/T 10216-2000電控配電用電纜橋架》標準（簡稱2000國家標準）和《JB/T 10216-2013電控配電用電纜橋架》（簡稱2013國家標準）。 2000國家標準包含橋架的型式及品種、托盤和梯架的規格、荷載等級的選擇，2013國家標準包括橋架的常用規格尺寸、板材厚度和額定均布載荷等級。

3、電纜橋架材質

電纜橋架材質使用的鋁合金，其中含有的鎂元素可以提供鋁的強度，而且可以降低鋁的密度，但鋁鎂合金的塑性較差，需要配合其他元素一起加入。電纜橋架材質使用的不銹鋼，按照組織狀態分為：馬氏體鋼、鐵素體鋼、奧氏體鋼等，按照成本分為：鉻不銹鋼、鉻鎳不銹鋼、鉻錳氮不銹鋼等。

4、電纜橋架寬度

電纜橋架的常見高度有50mm、100mm、150mm、200mm等。電纜橋架的常見寬度有100mm、200mm、300mm、400mm、500mm、600mm等。在電纜橋架需要分叉敷設或者向上、向下方向延展時，可以設置彎通，因空間條件限制或有特殊要求，可以使用鉸連板。連接不同寬度或高度的兩段電纜橋架時，可以使用變寬或變高連接板。

5、電纜橋架厚度

按照2013橋架標準，連接板的厚度應該與托盤和梯架的厚度保持一致，也可以選厚一個等級，蓋板的厚度可以比橋架板材的厚度低一個等級。規格600x100橋架，按照QB/T 1453-2003標準，橋架厚度應為2.0mm，按照T/CECS 31-2017標準，橋架厚度應為3.0mm。
