上海建科建筑節能技術股份有限公司 董國強

    【摘  要】既有公共建筑用能系統設計復雜，運行多變，存在各種使用問題，需要根據實際使用需求，對其進行深入的運行診斷，開展針對性調適工作。本文以上海市某五星級賓館為案例，介紹了該項目如何對空調系統進行運行診斷和按需調適，通過提升主機性能、調節二次冷凍水平衡、調整水泵頻率、空調末端整改等措施，降低了用能系統能耗，提高了用戶舒適度。以此案例闡明了在目前廣泛應用的建筑綜合節能改造措施外，用能系統運行調適也是實際應用需求大、作用大的節能措施。

    【關鍵詞】調適；既有公建；建筑節能；運行問題

    【基金項目】本文受國家科技支撐計劃課題《既有公共機構建筑機電系統運行調適和能效提升關鍵技術研究》支持，課題編號2017YFB0604004

Abstract：The systems of existing public buildings is complex, and always have various use problems. It is necessary to carry out the thorough operation diagnosis and the commissioning according to the actual use demand. Here is a commissioning case of a five-star hotel in Shanghai.It introduces how to diagnose and adjust the operation of the air conditioning system. In the case, the performance of the central air-conditioning was improved, the balance of the chilled water was adjusted, the frequency of the pump was adjusted and the air conditioner was rectified. By carrying out those methords, the energy consumption of the hvac system is reduced and the comfort of the room is improved. This case shows the great effect of the commissioning of the building and system . As another energy-saving methord, the commissioning has a huge space for development.

0 前言

   上海市公共建筑類型多、面積大，截至2016年底，全市公共建筑總面積達30879萬m²。根據國家節能減排工作要求，上海市大力推進既有公共建筑綜合節能改造，通過更換高效的空調、照明、供熱等設備，降低建筑能耗，十二五期間，上海市既有公建節能改造工作開展順利，完成了400萬平米公共建筑節能20%以上的目標^[1] 。

    公共建筑用能設備復雜、運行工況多變，由于實際運行工況與設計條件存在偏差、施工質量不到位、運行管理水平低等諸多因素，導致投入使用年數不長甚至是新投入使用的用能系統存在明顯的運行問題，嚴重制約了用能系統的性能，導致好系統、好設備沒能發揮出好性能。由于節能改造主要更換重要設備，業主盡管存在節能需求，但又無法接受節能改造模式，導致部分項目節能工作陷入僵局，阻礙了既有公共建筑節能工作的深化拓展。與節能改造恰為互補，既有公共建筑用能系統調適技術正適用于上述情況的建筑，對于建筑投入使用年數較短、設備性能較好的既有公共建筑，調適技術的核心在于，在不改動或者少量改動原有系統的基礎上，調節、優化設備運行狀態，讓設備運行在最優的狀態點，充分發揮設備本身應有的性能，從而解決建筑用能系統的運行問題，降低建筑能耗，提高末端舒適度。本文將通過對某賓館空調系統的運行調適，介紹調適項目的工作內容和產生的節能、舒適效果。

1 項目概況

    上海某五星級賓館建成于2000年，客房共190間，面積約2.7萬m²，地上為16層，地下3層，其中第6至16層為客房，1至5層主要為酒店大堂、餐飲、會議、健身房等，地下層為車庫、物業辦公、設備機房等。

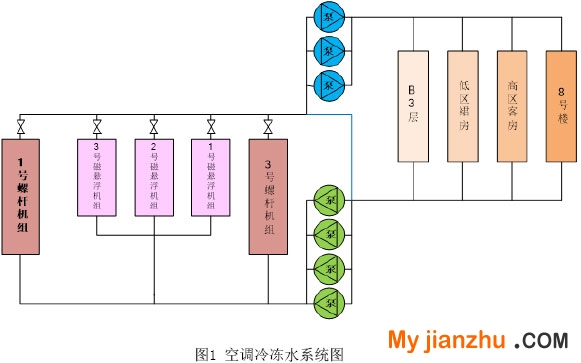

    賓館原空調系統使用3臺大容量螺桿式冷水機組，2017年初經節能改造，使用3臺小容量磁懸浮變頻冷機替代1臺螺桿機，提高了冷機能效。磁懸浮機組裝機容量基本可滿足夏季大部分時間和過渡季建筑空調冷負荷需求，螺桿機僅在高溫天氣輔助使用。空調冷凍水系統為二次泵系統，一次泵定頻運行，二次泵可根據建筑負荷變化變頻運行；冷卻水泵和冷卻塔風機均定頻運行。賓館客房采用風機盤管+新風空調系統，公共區域采用定風量全空氣空調系統。該空調系統還供應8號宴會樓（面積約500m²）空調冷水，空調冷凍水系統圖如下：

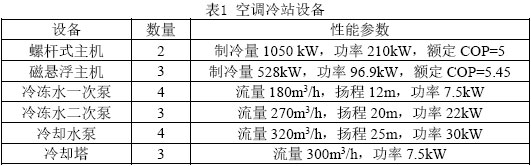

    空調系統主要設備參數見下表。

    本建筑空調系統原設計選型偏大，盡管賓館實施了設備改造，更換了小容量的磁懸浮機組，降低了冷機能耗，但空調冷站整體運行效率仍偏低，十幾年的運行使用使其它空調設備性能衰減；水泵大馬拉小車、能耗浪費；部分管路閥門損壞、無法起到調節功能，空調二次水系統失調，加上風系統問題導致大堂和宴會廳等重點區域的空調舒適性差。這些運行問題不僅導致空調能耗上升，而且影響了住客的使用，僅憑傳統的節能改造是不能解決的，需要進行細致的系統運行調適，挖掘設備潛力、提升運行性能，改善空調系統運行狀態。借助賓館近兩年進行設備節能改造和室內重裝修的時機，項目組向賓館提出用能系統調適的建議，分析實際運行情況和使用需求，優化用能系統的設計，解決設備和控制系統的運行故障，提高系統能效。

2 空調系統運行診斷

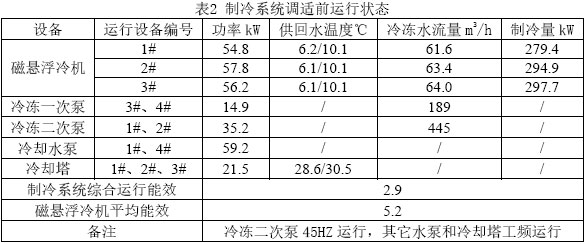

    為了解空調制冷系統的實際運行性能，項目組在調適前對冷站夏季典型工況運行狀態進行了檢測，測試當天室外溫度33.6℃，相對濕度61.3%RH，測試數據如下表。經檢測，制冷系統調適前實際運行能效為2.9，運行效率低于行業標準，運行能效有待提升，具備較大調適空間。

    針對冷站綜合運行能效低的問題，項目組對制冷系統進行了深入的檢測、分析，診斷冷站運行問題，確定的原因主要有：

    （1）磁懸浮機組未發揮性能優勢

    主機性能是影響制冷系統綜合能效的重要因素，檢測主機的運行工況，由于使用板式換熱器制取冷水，磁懸浮機組蒸發器阻力大于常規機組，調適前實測單臺機組的冷凍水流量僅有63m³/h，小于額定流量90 m³/h，而此流量下蒸發器阻力卻已達到11m。

    磁懸浮主機冷凍水流量偏小，一是會導致蒸發器換熱管冷水側換熱效率降低，引起機組COP降低；二是在高溫季二次水供回水溫度有控制要求的情況下，一次水流量偏小，會導致主機供回水溫差變大，回水溫度有要求時，需要降低一次水供水溫度，高溫天氣磁懸浮冷凍出水溫度降低至6℃，降低了主機COP；三是易致磁懸浮主機無法正常穩定運行，高溫天氣磁懸浮冷機出水溫度設定低，冷機啟動后轉速迅速提升，由于冷凍水流量小，出水溫度易迅速降低，冷機低溫保護、停機，故部分高溫天氣需要開啟螺桿機保障空調需求。

    （2）3#螺桿機冷卻水旁通

    目前夏季主要運行3臺磁懸浮機組，部分高溫時刻增開3#螺桿機，但3#螺桿機不開啟時冷卻水管路閥門卻未關閉，大量冷卻水旁通，未引起運維人員的重視。經測試，螺桿機冷卻水旁通時，制冷系統一半的冷卻水從螺桿機旁通，磁懸浮機組的冷卻水流量偏低，平均流量為89m³/h，低于額定流量107m³/h。冷卻水系統一半的流量從螺桿機管路旁通，一是導致磁懸浮機組冷凝器的冷卻效率降低，主機COP損失；二是冷卻泵流量大，功耗浪費。

    （3）二次冷凍水旁通、流量偏大

    為掌握二次水系統運行狀況，對二次水系統總流量和供回水溫度進行長期監測。夏季二次冷凍泵運行2臺，高頻運行，最大流量達到462 m3/h，平均流量約為420m3/h；供回水溫差在1.3~3℃之間，平均溫度約為1.7℃，遠低于冷凍水系統設計溫差5℃。二次水系統運行狀態屬于典型的大流量小溫差，水泵能耗浪費。

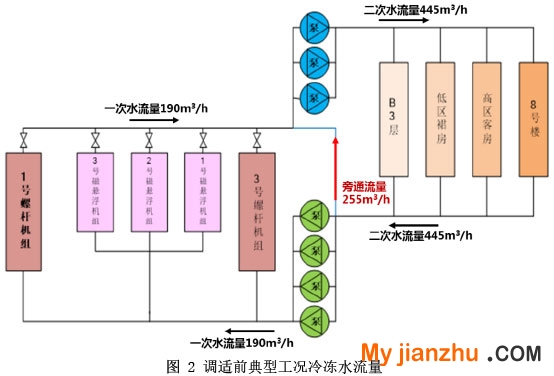

    為更深入查找二次水系統大流量小溫差的原因，對各支路運行狀況進行長期監測，掌握了各樓層冷凍水流量和供、回水溫度，發現目前空調二次水系統水力嚴重失調，一層空調需求大，冷凍水溫差為3.4~5.1℃，而高區客房層的冷凍水溫差偏小，9層的溫差僅為1.4~2.4℃，其它樓層的冷凍水溫差也是參差不齊；個別重點區域的空調末端水流量嚴重不足，西餐廳一個吊頂空調箱的空調水溫差在8.4~10.1℃之間，不能滿足使用。夏季高溫天氣為保證賓館這些區域的空調需求，只能提高二次供水壓力，增大這些末端的流量，二次泵運行頻率不能降低，導致二次水系統一直大流量小溫差運行，水泵的輸配系數低，而一次側3臺磁懸浮機組額定流量只有270 m³/h，一次泵定頻運行，檢測磁懸浮主機實際總流量只有190 m³/h，多于一次水流量的冷凍水從一次側和二次側之間的旁通管流走，旁通流量大于一次側總流量，二次泵能耗嚴重浪費。

    （4）過渡季時制冷系統沒有合理利用室外冷源

    由于沒有安裝免費供冷板換，在過渡季節空調制冷系統不能使用室外自然冷源直接取冷，仍需開啟主機制冷，增加了主機能耗。從賓館工程部了解到，在每年的3、4、11月份，大樓同時供冷供熱，空調冷負荷較低，只有內區部分客房內溫度稍高，少數客人需要空調供冷，冷負荷也不大，但是需要開啟空調冷水機組進行供冷。這些月份室外空氣的濕球溫度一般都比較低，可以安裝免費供冷板換，通過冷卻塔直接取冷，減少冷水機組的運行時間達到節能。

    （5）室內部分區域環境舒適度差

    在對空調制冷系統進行運行診斷的同時，項目組對賓館室內熱舒適性進行了測試，評估室內空調效果。測試室內溫濕度，賓館大部分區域室內溫度基本在24℃以下，相對濕度基本滿足標準要求；但現場調研時賓館管理人員反映大堂、宴會廳等區域的空調效果差，夏季高溫時室內溫度偏高，測試結果也反映了低區公共區域溫度比高區客房溫度稍高，一層大堂部分區域的溫度達到了25℃，高于大部分五星級酒店的夏季空調設定溫度。

    針對大堂、宴會廳等區域室內舒適度差的問題，對末端設備、管路和調控閥門進行詳細檢查，發現空調箱送風量嚴重不足，實測大堂空調箱的送風和回風量僅有9000 m³/h，遠低于機組額定值21000m³/h，深入檢查發現：一是大堂內部分風口為假風口，并未接通風管，大堂實際送風口少，前臺區域送風少、人員多，工作人員反映偏熱；二是檢查空調箱，新風管路關閉，空調箱進風減少；內部表冷器臟堵，阻力上升，機外余壓降低，送風量減少；空調箱風量小，導致出風溫度為12～13℃，低于露點溫度；三是大堂氣流組織差，靠近玻璃幕墻的送風口送風吹向幕墻，送風直接被幕墻加熱，對大堂內區空調效果差；大堂側門經常開啟，無組織新風增大大堂空調負荷和相對濕度，濕熱天氣出風口易結露。

3 運行調適與后評估

    根據對賓館空調系統的運行評估和對運行問題的診斷結果，選擇了合適的解決辦法進行調適，并對調適后運行狀況進行后評估，確認調適效果。

    3.1 空調系統運行調適

    3.1.1 磁懸浮加裝冷凍水增壓泵

    針對磁懸浮機組冷凍水流量偏小的問題，本次調適根據機組蒸發器阻力和流量需求，加裝了1臺冷凍水增壓泵，專門用于提高磁懸浮機組的供水壓力，增大冷凍水流量至額定流量。

    安裝增壓泵后，測試3臺磁懸浮的冷凍水總流量為263m3/h，各臺主機冷凍水流量都達到了額定流量90 m3/h的要求，提高了磁懸浮機組的運行穩定性，大幅減少了螺桿機的使用，檢測磁懸浮運行能效可提高至5.6，遠高于螺桿機已衰減的能效，節約了冷機制冷電耗。

    3.1.2 關斷冷凍、冷卻水旁通

    賓館冷站調適前存在兩處旁通，在調適過程中依次關斷。

    （1）關斷螺桿機冷卻水旁通

    螺桿機只在高溫時段增開1臺，大部分時間停機，但停機時3#螺桿機冷卻水旁通。本次調適將3#螺桿機冷卻水關斷，磁懸浮機組冷卻水流量平均值從89.2m³/h上升到111.4m³/h，達到額定流量要求。冷卻水總流量從537.7m³/h減少到334.2m³/h，相應實際運行功率大幅減小。磁懸浮冷卻水流量增大后，冷凝器換熱效率上升，冷機運行能效得到提升。

    （2）關斷冷凍水一次側和二次側旁通

    由于二次水流量遠大于一次水流量，冷凍水大量旁通。本項目通過對二次水系統水力平衡和二次泵運行頻率的調適，顯著降低了二次水總流量，并在旁通管上加裝截止閥，關斷旁通，實現了一次水和二次水的平衡。關斷冷凍水旁通后，可實現的節能效果有：

    a.降低了二次冷凍泵的頻率和功耗，二次泵運行頻率調整前運行水泵2臺，頻率47Hz，合計功率37.6kW，流量445m3/h，調整后運行水泵2臺，頻率35Hz，合計功率20kW，流量330m³/h。

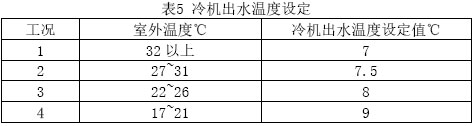

    b.沒有一次水和旁通水的混水現象后，磁懸浮機組出水溫度就是二次水供水溫度，可提高主機出水溫度。二次水系統調適前夏季供水溫度為8℃左右，調適后，高溫天氣主機出水溫度至少可由現在的6℃提升到7.5℃，過渡季可根據室外溫度再提升出水溫度至8℃以上，進一步提升主機的COP。將磁懸浮機組出水溫度由6℃提升到7.5℃后，磁懸浮冷機效率提升到6.5以上。

    3.1.3 加裝免費供冷板換

    本次調適在冷站加裝了免費供冷板換，在過渡季節和夜間，當室外空氣的濕球溫度比較低時，使用冷卻塔低溫回水直接與空調冷凍水換熱供冷，減少冷水機組的運行時間以節能。本項目在室外濕球溫度16℃以下時可開啟免費供冷模式，通過對過渡季免費供冷板換運行狀況進行監測，得到免費供冷板換供冷量，換算1臺磁懸浮平均運行負載約為20%，節約了磁懸浮和冷凍泵能耗。

    3.1.4 空調末端調適

    針對室內部分區域的舒適度差的問題，本項目采取如下的調適措施：

    （1）二次水系統平衡調適

    通過以下措施調適二次水系統平衡，實現空調冷凍水的按需分配：

    a.根據各樓層流量和供回水溫差監測數據，在流量偏大的客房層及其它樓層加裝減壓閥，降低樓層總流量，并在客房內風機盤管供水管加裝孔板，限制、平衡各房間運行流量，控制供回水溫差至4~5℃；

    b.在大堂及其它空調冷量需求大的空調箱處加裝增壓泵，增加其冷水流量，增大空調箱的供冷量；

    c.檢修、增加水系統各支管電動閥，當宴會等特殊區域空調停止使用時，切斷水路，防止部分末端不合理使用帶來冷量浪費、減少管道散熱損失，降低二次水總流量、減少水泵功耗。

    （2）空調箱整改

    通過清洗空調箱表冷器，解決表冷器臟堵帶來的換熱和堵風影響，增加表冷器換熱量和風機的送風量，增大室內的供冷量。清洗后，經檢測，空調箱送風量由9000m3/h上升到12000m3/h，室內舒適度得到了改善。

    （3）室內氣流組織改善

    在大堂進行裝修時，通過合理分布送風口、調整送風方向、將部分假風口聯通風管送風等措施，改善了大堂內空調氣流組織，提升空調舒適度。

    3.2 調適后評估

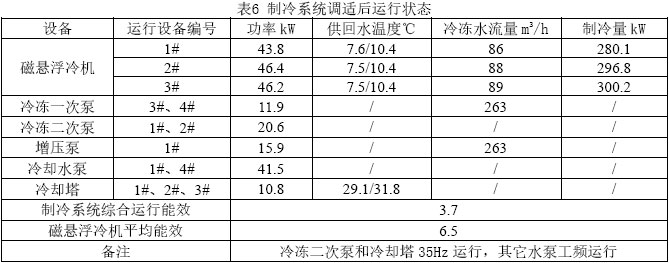

    賓館完成全部空調制冷系統調適后，在與調適前相近的天氣狀況下，調適后空調制冷系統平均運行效率為3.7，高于調適前的運行效率2.9，冷站綜合能效經調適提升27.6%，節能效果明顯。空調制冷系統調適后運行狀態數據如下表。

4 結論

    賓館空調系統調適項目實施后，取得了以下幾方面的效果，可以看出建筑運行調適的實用性，可廣泛推廣、應用于既有公建的節能運行。

    （1）提升空調系統運行能效  通過對冷機、水泵、二次水系統的運行調適，將制冷系統典型工況的運行能效從2.9提升到3.7，綜合能效提升了27.6%，并提升了制冷系統運行的穩定性。

    （2）降低空調系統能耗  空調系統的能效提升產生較好的節能效果，經檢測評估，本文所述空調系統調適措施節能量達到35.9萬kWh，節能率合計為4.1%，年節約電費30多萬元，節能和經濟效益可觀。

    （3）提高室內空調舒適度  通過對二次水系統水力平衡調適、空調箱和室內空調氣流組織的整改，解決大堂、宴會廳等重點區域空調效果差的問題，提升了室內舒適度。

參考文獻

    [1] 沈定亮，沈立東.《既有公共建筑節能改造技術與應用指南》. 北京：中國建筑工業出版社，2017年

    備注：本文收錄于《建筑環境與能源》2018年10月刊總第15期（第21屆暖通空調制冷學術年會文集）。
