寧柏松¹，陳友明²，李為林¹，李洪欣¹，童麗萍¹
1.鄭州大學土木工程學院
2.湖南大學土木工程學院

      【摘  要】供冷能力是輻射供冷系統設計選型的基礎參數。目前輻射供冷系統的供冷能力主要采用標準測試艙檢測、理論計算和軟件模擬方法進行確定?，F(xiàn)階段，有關輻射供冷的標準與研究中供冷能力的確定方法存在較大差別，且目前的供冷能力確定方法存在不能完全反映實際運行工況的問題。本文對現行輻射供冷標準和研究中的供冷能力確定方法進行了總結，指出現階段供冷能力確定方法中存在的問題，本研究可為輻射供冷系統供冷能力的后續研究奠定基礎。

      【關鍵詞】輻射供冷，供冷能力，檢測方法，計算方法，模擬方法

Abstract: Cooling capacity is a basic parameter for designing and sizing any radiant cooling systems. The cooling capacity of radiant system is determined by testing, simplified calculation, as well as complicated simulation. To our knowledge, there are indispensable difference within current cooling capacity determination methods in standards, guidebooks and studies. What’s more, current cooling capacity estimation methods have the limitations of unable to reflect the actual operation conditions. This paper tries to summarize the current cooling capacity determination methods, and point out the main issues. The study may lay a foundation to our future study on cooling capacity determination methods for radiant systems.

1 前言

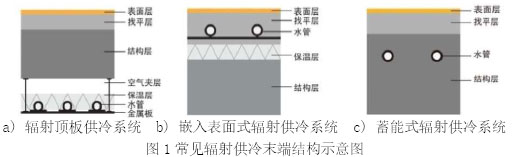

      輻射供冷系統作為新興的建筑環境控制技術，具有良好的健康舒適性和節能潛力，近年來逐漸受到人們的關注^[1] 。輻射供冷系統具有多種不同的類型，如樓板式、金屬吊頂式、石膏板式、毛細管式、冷梁式等。ISO 11855-2016標準根據輻射供冷系統的具體結構形式將其分為：輻射頂板系統、嵌入表面式系統、蓄能式系統^[2] ，如圖1所示。

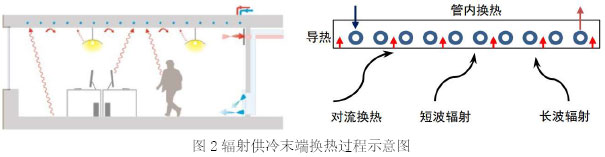

      供冷能力是衡量輻射末端熱工性能的重要參數，也是輻射供冷系統設計選型的基礎參數。供冷能力一般定義為輻射供冷末端表面帶走房間得熱量的能力^[3] 。如圖2所示，輻射末端表面與室內熱環境之間的換熱過程包括：與圍護結構和家具表面的長波輻射換熱，與室內空氣的對流換熱，與太陽輻射、照明得熱之間的短波輻射換熱。但輻射供冷系統的換熱過程除了上述輻射末端表面與室內熱環境之間的換熱外，還包括從輻射板表面到水管之間的導熱換熱，及管內冷水與管壁之間的對流換熱。輻射供冷系統的供冷能力確定需要綜合考慮上述換熱過程。

      不同輻射供冷類型的結構形式、適用條件、運行方式差別較大，它們的供冷能力也存在不少區別。筆者發現，目前國內外輻射供冷標準及相關研究中關于供冷能力確定的方法并不統一。本文將對國內外輻射供冷系統的標準和研究現狀進行簡要綜述，并結合輻射供冷系統的換熱特點，總結現有供冷能力確定方法中存在的主要問題，為進一步開展相關研究工作奠定基礎。

2 輻射供冷系統供冷能力確定方法

      目前輻射供冷系統供冷能力的確定主要采用標準測試艙檢測、理論計算及軟件模擬方法。

      2.1 檢測方法

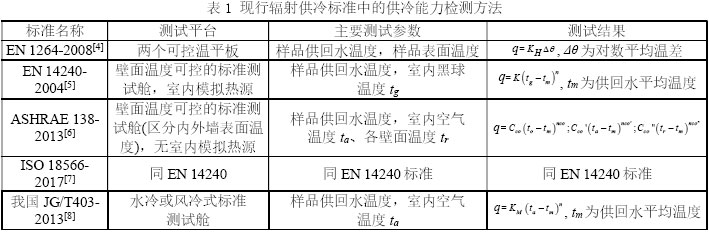

      輻射末端供冷能力的檢測原理是：人工創造一個與產品在真實房間運行時相似的工況，在特定溫濕度條件下測試輻射末端與室內熱環境的換熱量，即為輻射末端的供冷能力。供冷能力作為衡量輻射供冷系統換熱性能的指標，其檢測過程須具備可重復性、準確性及便于工程應用等特點，故通常在穩態工況下開展輻射末端的供冷能力測試。在具體應用中，檢測方法主要適用于模塊化輻射頂板系統，而嵌入表面式和蓄能式系統由于需要現場施工，大多數不具備在測試艙中檢測的條件。表1總結了現行主要輻射供冷標準中的供冷能力檢測方法。

      總結以上輻射供冷標準可知，除EN 1264-2008標準外，目前主要的標準都采用在測試艙中檢測的方法確定輻射供冷系統的供冷能力，不同標準的檢測原理相似，但不同標準在室內熱環境營造、測試參數和測試結果表達方面有所區別。

      在室內熱環境營造方面，EN 14240-2004標準采用人工熱源Dummy模擬室內熱環境，ASHRAE 138-2013標準采用可控溫壁面模擬室內熱環境。在真實房間中，輻射末端同時與各壁面和室內熱源進行熱交換，因此應將兩種室內熱環境的營造方式結合起來，以更接近實際工況；同時，現有方法主要考慮輻射末端與室內熱環境的對流與長波輻射換熱，未考慮短波輻射換熱的影響。而真實房間中太陽輻射、照明等短波輻射對輻射末端的供冷能力的影響不容忽視；此外，在圍護結構表面溫度控制方面，多數標準中測試艙表面的控制溫度十分接近，只有ASHRAE 138-2013標準考慮了不同圍護結構表面溫度不同對供冷能力的影響，這也是營造室內熱環境工況時需要改進的地方。

      2.2 理論計算

      輻射末端的供冷能力計算,是在已知其結構參數、物性參數、供水溫度、水流量和室內設計溫度的條件下，求解輻射末端在穩態工況下與室內熱環境之間換熱能力的問題。為便于求解，現有研究通常將輻射末端復雜的傳熱過程簡化為二維穩態傳熱過程，如圖3所示。

      上述輻射末端的二維穩態換熱問題可用式（1~4）來描述，其中式（1）為描述輻射末端內部導熱傳熱的偏微分方程，式（2~4）為偏微分方程的邊界條件。


      式（3）的邊界條件描述的是輻射末端表面與室內熱環境之間的傳熱過程，對應圖2中的對流換熱、長波輻射和短波輻射換熱。但現有標準和研究中一般只考慮對流和長波輻射換熱，未考慮短波輻射的影響，如ASHRAE 2016手冊分別給出輻射板與室內熱環境的對流和長波輻射換熱的計算公式。而不少研究將輻射末端表面與室內熱環境之間的對流和長波輻射換熱綜合考慮，采用綜合換熱系數h，如ISO 11855-2016標準^[9]中采用以下綜合換熱系數：輻射頂板h= 11W/(m²·K)；輻射地板h= 7W/(m²·K)；輻射墻體h= 8W/(m²·K)。在已知邊界條件的基礎上，上述二維穩態傳熱問題可采用數值方法或解析方法進行求解。

      （1）數值求解：一些研究人員采用數值方法求解上述問題^[10,11] ，數值方法除直接計算出輻射末端的供冷能力外，還可清晰地描述輻射末端內部的溫度場，但該方法需要復雜的網格劃分和迭代計算。為此，研究人員采用方法分析了不同因素對供冷能力的影響，擬合出供冷能力的簡化計算公式，并得到便于設計應用的計算表格，該簡化方法被EN 1264-2008標準^[4]和ISO 11855-2016標準^[2]采納，具有廣泛的應用價值。

      （2）解析求解：除數值方法外，不少研究人員采用解析方法求解上述偏微分方程，其中以Koschenz的研究最具代表性。該研究求解出了嵌入式輻射末端導熱問題的解析解，并采用等效熱阻方法對其進行簡化，將二維傳熱進一步簡化為一維傳熱^[12] ，研究結果可直接用于求解輻射供冷末端的供冷能力。后續不少研究在此基礎進一步完善了等效熱阻計算方法^[13]  。ISO 11855-2016標準引入了等效熱阻模型，該模型適用于所有嵌入表面式系統（如普通輻射地板、頂板、毛細管系統）。ASHRAE 2016手冊 ^[9] 也采用熱阻的概念來描述輻射末端的傳熱過程，具體計算公式與肋片換熱問題類似，該公式適用于目前主要的輻射末端形式。除計算公式外，ASHRAE 2016手冊還給出了便于工程應用的線算圖。

      我國JGJ 142-2012標準^[3]中引用了ASHRAE 2016手冊中輻射末端供冷能力的內容，給出了輻射末端表面與室內熱環境之間的換熱計算公式，但并未根據我國輻射供冷系統的熱工參數與運行工況得出求解上述傳熱問題的公式或計算圖表。國內不少設計手冊（如《實用供熱通風空調設計手冊-第二版》 ^[14] ）中引入了ASHRAE 2016手冊和ISO 11855-2016標準中的公式和圖表，在我國輻射供冷系統設計中具有廣泛的應用。

      總結上述理論計算方法可知，現有標準和研究中關于輻射末端穩態換熱問題的求解方法已較為成熟。但與常規空調的換熱性能相比，輻射末端的供冷能力會隨室內熱環境的變化而改變，一些研究人員稱之為“自調節性能” ^[15] 。在實際應用中，如何將輻射末端供冷能力的這一特性與其設計選型進行合理匹配有待進一步研究。例如，太陽輻射等短波輻射可直接被輻射板表面吸收，進而可直接提升其供冷能力，而現有標準或研究中很少考慮短波輻射換熱的影響。同時輻射末端一般與新風系統聯合運行，與標準工況相比，兩種系統的聯合運行會改變室內對流換熱過程。因此，在輻射板表面對流換熱的計算中，還需考慮新風系統的影響。

      2.3 軟件模擬

      輻射末端供冷能力的動態軟件模擬主要針對蓄能式輻射供冷系統。該系統在運行時段存在蓄熱與放熱兩個過程，單純的穩態供冷能力指標已不能滿足設計要求，一些研究指出應將輻射末端在一天24 h內從房間帶走的熱量作為評定該系統供冷能力的重要指標^[2] 。目前不少建筑環境模擬軟件已具備輻射供冷系統動態模擬功能，如Trnsys，EnergyPlus、Esp-r等。軟件模擬可用于輻射末端與室內熱環境的動態換熱過程分析，但建模及計算過程復雜，現階段其應用只限于輔助工程設計方面。ISO 11855-2016標準給出了根據模擬結果得到的簡化公式，但該公式適用范圍有限。此外，由于蓄能式輻射供冷系統的應用還很少，其供冷能力確定方法及設計方法有待進一步探索。

3 結論

      本文總結了現有輻射供冷標準、手冊及研究中主要的供冷能力確定方法，通過分析總結，發現以下問題：

      （1）輻射頂板系統的供冷能力檢測方法在室內熱環境模擬方面，未能兼顧輻射末端與室內熱源、圍護結構換熱的綜合作用；同時未考慮短波輻射換熱的影響。

      （2）對嵌入式輻射供冷系統，在太陽輻射、新風系統等因素作用下，輻射末端的供冷能力會隨室內熱環境的變化而自動調節。如何將輻射供冷系統的這一特性與其設計選型結合起來，實現更準確的設計選型需要進一步研究。

      （3）對蓄能式輻射供冷系統，除確定其穩態供冷能力外，還需考慮其蓄熱放熱性能，進一步研究評定其供冷能力的指標與設計方法。

      本研究將有助于輻射供冷系統供冷能力的后續研究工作。

參考文獻

      [1] 王子介. 低溫輻射供暖與輻射供冷[M]. 北京：機械工業出版社. 2004, 56-64
      [2] ISO 11855-2016. Building environment design-design, dimensioning, installation and control of embedded radiant heating and cooling systems [S]. ISO, 2016(3) 9-10
      [3] 中華人民共和國行業標準. JGJ 142?2012. 輻射供暖供冷技術規程[S]. 北京: 中華人民共和國住房和城鄉建設部, 2012, 16-23
      [4] EN 1264-2008. Water based surface embedded heating and cooling systems[S]. CEN, 2009, 1-48
      [5] EN 14240-2004. Ventilation for buildings chilled ceilings: testing and rating[S]. CEN, 2004, 1-22
      [6] ASHRAE. ASHRAE 138-Method of testing for rated ceiling panels for sensible heating and cooling[S]. Atlanta: American Society of Heating, Refrigerating and Air?Conditioning Engineers, 2013, 1-22
      [7] ISO 18566-2017. Building environment design?Design, test methods and control of hydronic radiant heating and cooling panel systems[S]. ISO, 2017, 1-33
      [8] 中華人民共和國行業標準. JG/T403-2013. 輻射供冷及供暖裝置熱性能測試方法[S]. 北京: 中華人民共和國住房和城鄉建設部, 2013, 1-20
      [9] ASHRAE. ASHRAE Handbook: HVAC systems and equipment, Chapter 6-Panel heating and cooling[S]. Atlanta: American Society of Heating, Refrigerating and Air-Conditioning Engineers, 2016 (6) 2-3
      [10] Weitzmann P. Modeling building integrated heating and cooling systems [D]. University of Denmark, 2004, 30-118
      [11] Jin X, Zhang X, Luo Y, et al. Numerical simulation of radiant floor cooling system: The effects of thermal resistance of pipe and water velocity on the performance [J]. Building and Environment, 2010, 45(11): 2545-2552
      [12] Koschenz M, Dorer V. Interaction of an air system with concrete core conditioning [S]. Energy and Buildings, 1999, 30(2): 139-145
      [13] Zhang L, Liu X H, Jiang Y. Simplified calculation for cooling/heating capacity, surface temperature distribution of radiant floor[S]. Energy and Buildings, 2012, 55: 397-404
      [14] 陸耀慶. 實用供熱空調設計手冊（第二版）[M].北京：中國建筑工業出版社, 2008, 4, 216-300
      [15] 劉曉華, 江億, 張濤. 溫濕度獨立控制空調系統（第二版）[M]. 北京: 中國建筑工業出版社, 2013, 1-13
