梁超1  李先庭2  邵曉亮3  閆帥2
1 中國農業大學   2 清華大學   3 北京科技大學

      【摘  要】隨著各類高效氣流組織形式的發展，已經逐漸從均勻室內環境的營造轉向僅保障房間內局部區域的非均勻室內環境的營造。目前雖已有部分非均勻環境空調系統負荷的概念，但其計算主要是基于保障整個工作區來進行，而非僅保障其中的局部區域。針對該問題，本文推導出非均勻環境空調系統負荷由室內負荷、回風負荷和新風負荷構成，指出非均勻環境與均勻環境空調系統負荷的最大不同之處在于回風負荷。研究表明，營造非均勻環境通常可有效地降低室內負荷，但同時其回風負荷也增大了，從而使得系統負荷降低較少。最后，通過討論發現只有充分利用自然冷源并采用不同能效水平的冷源來分級處理負荷，才能發揮非均勻環境的節能潛力以實現空調系統能耗的降低。

      【關鍵詞】 非均勻環境  空調系統  氣流組織  局部區域  回風  負荷

      【基金項目】該論文由國家重點研發計劃項目（編號2016YFC0700302）、國家自然科學基金重點項目（編號51638010）、國家自然科學基金面上項目（編號51578306）等資助

Abstract:With the development of air distribution, it exists a paradigm shift from creating uniform indoor environment to creating non-uniform indoor environment, and from guaranteeing the entire room to guaranteeing only the local zone of the room. However, at present, there is no concept and calculation method for the air conditioning system cooling load in the general non-uniform indoor environment when only the local zone is controlled. With respect to this problem, the air conditioning system cooling load in the general non-uniform indoor environment was derived in this paper, which was composed of local cooling load, return air cooling load and fresh air cooling load. It showed that the return air cooling load is the biggest difference of the system cooling load in the uniform and non-uniform environment. In the non-uniform environment, the local cooling load is usually lower but the return air cooling load is higher instead, which causes the system cooling load is not decreased obviously comparing with that in the uniform environment. Finally, it pointed out that using the cooling sources with different levels to deal with the cooling load is the significant way to really decrease the air conditioning energy consumption in the non-uniform environment.
Keywords:Non-uniform indoor environment  Air conditioning system  Air distribution  Local air zone Return air  Cooling load

1 引言

      近些年隨著置換通風^[1-2] 、地板送風^[3-4] 、分層空調^[5-6] 和個性化通風^[7-8] 等各類氣流組織形式的發展，人們已經逐漸從均勻室內環境的營造轉向非均勻室內環境的營造[9]，逐漸從保障整個房間轉向僅保障房間內的局部區域，以滿足實際需求和降低空調能耗，如圖1所示。為此，必須全面認識僅保障局部區域時非均勻室內環境的系統負荷概念及其構成等，才能更好地營造出面向需求且高效的非均勻室內環境。

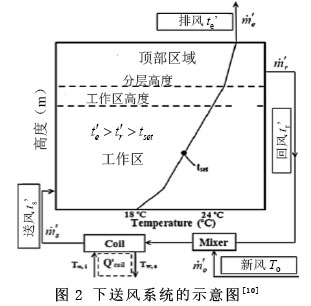

      當前關于非均勻環境空調系統負荷的計算方法，仍然主要按照傳統均勻混合通風下的方法來計算。即在不考慮再熱和漏熱等條件下，穩態時空調系統負荷Qsystem直接等于室內負荷Qspace（穩態時等于室內總得熱量Qgain）與新風負荷Qfresh之和。這種直接將均勻環境空調系統負荷的計算方法應用到非均勻環境中的做法，既不可靠又不準確。隨后，有學者針對置換通風和地板送風等下送風系統營造的非均勻室內環境^[10] ，基于熱平衡關系提出了新的計算方法，具體如圖2所示。

      根據熱平衡關系可知，下送風系統的系統負荷Q´coil可按照式（1）來計算：

      其中，Q´_coil為下送風系統的空調系統負荷，Q_gain為室內總得熱量，Q_fresh為新風負荷，m´_ec_p(t´_e-t_set)為排風與室內設定點間焓差。

      由式（1）可看出，在忽略圍護結構得熱變化的情況下，由于下送風營造的非均勻室內環境中其排風溫度t´_e大于室內設定溫度t_set，從而使得其系統負荷比均勻室內環境的低ΔQ´_coil （即m´_ec_p(t´_e-t_set)）。

      上述建立的非均勻環境系統負荷計算方法，比傳統均勻環境系統負荷計算方法更先進，它考慮了排風參數對系統負荷的影響。但是仍然存在以下兩個問題：a）保障區域仍是整個工作區，而不是大小和位置可自由變化的局部區域；b）不能體現非均勻室內環境中送風溫度較高的特點，從而不能反映提高送風溫度高而使冷機能效比高的好處。

      因此可知，目前已有的非均勻環境空調系統負荷的概念與計算，主要是基于保障整個工作區來進行的。雖然工作區與非工作區的劃分可以算是非均勻室內環境的一種，但尚缺乏對保障區域大小和位置可任意變化的非均勻室內環境營造的深入研究。針對上述問題，本文將先介紹傳統均勻環境空調系統負荷的計算方法及其成立的前提條件；然后，基于焓濕圖來分析非均勻環境的空調系統負荷，推導出非均勻環境的空調系統負荷的構成表達式，并指出其與均勻環境的不同之處；最后，基于均勻環境與非均勻環境空調系統負荷的各自表達式，揭示出非均勻環境空調系統負荷降低的本質，并討論如何進一步真正地實現節能。

2 傳統均勻環境空調系統負荷

      傳統空調系統在設計過程中，通常將室內環境視為均勻混合。按空氣來源進行分類，集中式空調系統可以分為封閉式系統、直流式系統和混合式系統。其中，一次回風系統（屬于混合式系統）是最常采用的一種空調系統形式，如下圖所示：

      如圖3所示，此時室內參數均勻分布，因此回風的比焓hr和排風的比焓he均等于室內設定值h_{space_set}。由于回風狀態參數點R與室內設定參數點Set完全相同而重合，圖3（b）中并沒有顯示回風狀態參數點R。假如不考慮系統再熱、風機散熱和管道漏熱等因素，對于傳統均勻環境空調系統，穩態時其系統負荷Q_system等于室內負荷Q_space和新風負荷Q_fresh之和，具體如下式所示：

      式中Q_fresh為新風負荷，穩態時等于新風焓值hf與室內設定焓值h_{space_set}的焓差乘以新風量mf，即m_f(h_f-h_{space_set})；Q_space為傳統均勻環境的室內負荷，穩態時等于送風焓值hs與室內設定焓值h_{space_set}的焓差乘以送風量m_s，即ms(h_s-h_{space_set})；另外，將其應用到非均勻環境中，即將保障區域從均勻室內環境的整個房間拓展到非均勻室內環境的局部區域，相應地將整個房間空氣設定溫度和相對濕度所對應的比焓h_{space_set}拓展到局部區域空氣設定溫度和相對濕度所對應的比焓h_{local_set}，則可獲得非均勻環境的室內負荷，稱為局部負荷^[11-12] ，具體如下式所示：

      Q_local=m_s(h_{local_set}-h_s)   (3)

      式中h_{local_set}為局部區域空氣設定溫度和濕度所對應的比焓，Q_local為非均勻室內環境下的局部負荷。當室內為均勻混合時，此時局部區域的參數等于整個房間的參數，即h_{local_set}= h_{space_set}，從而非均勻室內環境的局部負荷等于傳統均勻環境的室內負荷，即Q_local = Q_space。這表明局部負荷具有通用性，既可以適用于傳統的均勻室內環境，又可以適用于任意的非均勻室內環境；或者換個角度說，局部負荷是傳統室內負荷的拓展與延伸，而傳統室內負荷是局部負荷的一個特例。

      傳統均勻環境空調系統負荷計算表達式（2）成立的前提是回風狀態點R等于室內設定點Set。只有這個前提滿足，Set點和F點才能混合成M點，才會有m_s(h_m-h_{space_set})= m_f(h_f-h_{space_set})，從而才能推導出Q_system = Q_space+Q_fresh。基于式（2），傳統均勻環境空調的系統負荷可以拆成兩個相對獨立的部分，即室內負荷Q_space和新風負荷Q_fresh，這樣概念清晰且計算簡單。

      然而，對于非均勻室內環境，其室內參數是非均勻分布的，回風狀態點R與室內設定點Set很可能不同，因此非均勻環境空調的系統負荷將變得不同且復雜，從而需要進一步研究分析。

3 非均勻室內環境空調系統負荷

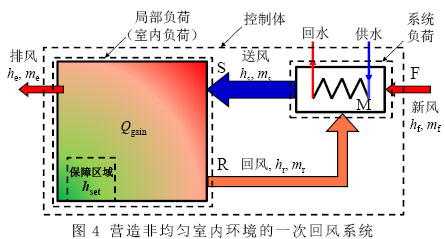

      對于非均勻室內環境的營造，不管是民用領域還是工業領域的空調系統，最常采用的同樣也是一次回風系統，具體如下圖所示：

      首先，類似于式（1），可以從熱平衡的角度來分析非均勻環境的系統負荷，具體如下式所示：

      Q_system=Q_gain+m_fh_f-m_eh_e   （4）

      利用式（4）可以準確地計算出非均勻環境系統負荷的大小，而且還可發現其與傳統均勻環境系統負荷的不同主要在于室內總得熱量Q_gain和排風m_eh_e。但是，一方面，它不能體現出系統負荷的品位，即不能體現非均勻環境中送風溫度較高而冷機能效比較高的特點；另一方面，它將整個空氣處理過程視為一個黑箱，不能反映新風、回風和送風等的處理變化過程，從而有礙于我們對系統負荷的認識。因此，有必要對非均勻環境空調系統負荷的構成進一步研究。

      回風參數是非均勻環境與均勻環境區別的關鍵所在，也是體現整個空氣處理過程的重要部分，因此可先對回風參數進行分析。非均勻環境中的回風狀態點R可能大于也可能小于室內設定點Set，從而存在兩種可能的空氣處理過程，如下圖所示：

      由圖5中可知，不管回風參數大于還是小于室內設定參數，其系統負荷都等于混風點M與送風點S焓差乘以送風量，具體如下式所示：

      Q_system= m_rh_r+m_fh_f-m_sh_s  （5）

      然后，在式（5）等號右邊加減一個m_s h_{local_set}，并進行移項合并等操作，可得：

      由式（6）可知，非均勻環境的系統負荷Q_system并不等于室內負荷Q_local與新風負荷Q_fresh之和，而是額外多了一項m_r (h_r -h_{local_set})。另外，從圖5中也可發現，額外多出的m_r (h_r -h_{local_set})項可用局部區域設定點Set到回風點R之間的變化過程來表示，即圖中的紅線部分。因此，這里不妨將m_r (h_r -h_{local_set})定義為回風負荷Q_return，具體如下式所示：

      Q_return =m_r (h_r -h_set)   （7）

      回過頭來看，新增的Set-R變化過程其實就代表了回風負荷Q_return，即利用回風負荷來定量地反映非均勻環境中回風參數對系統負荷所帶來的影響。而對于傳統均勻環境，其回風參數h_r與室內設定參數h_set一致，使得回風負荷Q_return為0。

      因此，通過式（6）可知非均勻環境空調的系統負荷由局部負荷、新風負荷和回風負荷構成，其中回風負荷是非均勻環境不同于傳統均勻環境的重要負荷來源。式（6）不僅可以定量地計算出系統負荷的大小，而且一定程度上能體現系統負荷的品位。因?yàn)樗鼘⑾到y(tǒng)負荷拆成三項負荷，這意味著承擔每項負荷所需要的空氣處理裝置和冷源的能效比可能不同，從而意味著系統負荷的品位不同。式（6）還可以清楚地反映新風、回風和送風等的空氣處理過程。另外，式（6）還可發現，非均勻室內環境局部負荷的降低并不意味著系統負荷的降低，因?yàn)槎喑隽嘶仫L(fēng)負荷這一項。實際中通常采用一次回風系統，導致高溫的回風返回空調箱形成回風負荷，從而使得現有非均勻環境空調最終的系統負荷降低得并不多。

      對于直流式系統（全新風系統）和封閉式系統（全回風系統），它們均可視為一次回風系統的特例（即新風比為0或回風比為0）。直流式系統中，其空調系統負荷Q_system直接等于局部負荷Q_local與新風負荷Q_fresh之和，當局部負荷降低時，系統負荷隨之減小；而封閉式系統中，其空調系統負荷Q_system直接等于局部負荷Q_local與回風負荷Q_return之和，此時無論局部負荷如何變化，系統負荷保持不變。

4 討論與分析

      由非均勻環境局部負荷的定義式（3）可知，以夏季空調工況為例且僅考慮顯熱，當熱源總強度不變時，通過改善氣流組織等可較明顯地提高送風溫度Ts（若送風量ms不變）從而降低其局部負荷Q_local的大小。但是，根據非均勻環境回風負荷的定義式（7）可知，當熱源總強度不變時，送風溫度Ts的提高會使得回風溫度Tr也得到提高，從而增大回風負荷Q_return。因此綜合式（3）和式（7）可知，通過改善氣流組織等方式，只是將非均勻環境的室內負荷轉移成了回風負荷，而使得系統負荷降低得很少。再結合熱平衡關系式（4）可知，相比于均勻環境，非均勻環境的系統負荷減小的主要收益，來自于少量排風、圍護結構得熱帶來的好處，以及外界氣象條件合適時加大新風量帶來的好處，但由于實際系統中排風量較小且圍護結構負荷占比較小從而使得其收益在數量上較小。極端情況下，如果建筑保溫、密閉性很好且完全沒有新風，此時非均勻室內環境營造時的系統負荷與傳統均勻混合營造方式下的系統負荷數量將完全一樣！
從均勻環境的營造轉向非均勻環境的營造，只不過是將室內負荷轉移到了回風負荷，如果此時室內負荷、回風負荷和新風負荷均采用同樣品位的冷源進行處理，則非均勻環境節約的能耗非常有限，無法實現空調能耗的大幅度降低。因此，為了降低空調系統能耗，可以將非均勻環境的空調系統負荷拆分成回風負荷、新風負荷和局部負荷等并采用不同能效的冷源來分級處理。以夏季為例，回風、新風、室內熱源與圍護結構等均存在可以利用自然環境低品位冷源（通常高于室內需要的溫度，這突破了僅低于室內溫度才可當做冷源的傳統認識的局限性）直接去除熱量的可能性，剩余部分也有相當比例可以用高溫冷源進行處理，只有最難處理的那一部分才需要用傳統的高品位冷源處理。由于不同品位冷源處理時的能效比COP不同而所付出的代價不同，從而可真正實現非均勻環境空調系統能耗的降低。

5 結論

      本章分析了非均勻室內環境空調系統負荷的構成，通過對比均勻環境與非均勻環境的空調系統負荷的異同，揭示了傳統通過高效氣流組織營造非均勻環境來降低空調系統負荷的本質，并討論了如何充分發揮非均勻環境節能潛力的方法以真正降低空調系統能耗，具體的研究結論如下：

      （1）非均勻環境空調系統負荷由局部負荷、回風負荷和新風負荷構成，其中回風負荷是其與傳統均勻環境系統負荷的最大不同之處。

      （2）通過改善氣流組織等方式，只是將非均勻環境的室內負荷轉移成了回風負荷，而使得非均勻環境空調系統負荷降低不明顯。極端情況下，如果建筑保溫、密閉性很好且完全沒有新風，則非均勻環境與均勻環境的空調系統負荷完全相同。

      （3）通過采用不同能效水平的冷源來處理非均勻環境的系統負荷，并盡可能地采用自然環境低品位冷源，可充分發揮出非均勻環境的節能潛力，以真正實現其空調能耗的降低。

參考文獻：

      [1] Skistad H, Mundt E, Nielsen PV, et al. Displacement Ventilation in Non-industrial Premises [S]. REHVA. 2004.
      [2] Gil-Lopez T, Galvez-Huerta MA, ODonohoe PG, et al. Analysis of the influence of the return position in the vertical temperature gradient in displacement ventilation systems for large halls [J]. Energy and Buildings. 2017; 140: 371-379.
      [3] Sodec F and Craig R. The underfloor air supply system-the European experience [J]. ASHRAE Transactions. 1990; 96: 690-695.
      [4] Zhang K, Zhang X, Li S, et al. Review of underfloor air distribution technology [J]. Energy and Buildings. 2014; 85: 180-186.
      [5] Ball H D and Bailey T F. Analysis of a chilled jet in a thermally stratified environment [J]. ASHRAE Journal. 1978; 20: 52-55.
      [6] Gorton R L and Sassi M M. Determination of temperature profiles and loads in a thermally stratified, air-conditioned system. I: Model studies [J]. ASHRAE Transactions. 1982; 88: 14-32.
      [7] Fanger PO. Human requirements in future air-conditioned environments. International Journal of Refrigeration[J]. 2001; 24: 148-153.
      [8] Melikov A K. Personalized ventilation [J]. Indoor Air. 2004; 14: 157-167.
      [9] Melikov A K. Advanced air distribution: improving health and comfort while reducing energy use [J]. Indoor Air. 2016; 26: 13.
      [10] Cheng Y, Niu J, Gao N. Stratified air distribution systems in a large lecture theatre: A numerical method to optimize thermal comfort and maximize energy saving [J]. Energy and Buildings, 2012, 55: 515-525.
      [11] Liang C, Shao X L, Li X T. Concept and calculation method of local cooling/heating load applied to non-uniform indoor environment [C]. 24th IIR International Congress of Refrigeration, Japan, 2015.
      [12] Shao X L, Ma X J, Li X T, Liang C. Multi-mode ventilation: An efficient ventilation strategy for changeable scenarios and energy saving [J]. Building and Environment, 2017, 115: 332-44.
