上海華電源信息技術有限公司 黃小龍

       【摘  要】以一個實際項目為例，結合該項目全年8760小時逐時空調負荷數據，進行冰蓄冷系統設備選型、運行控制策略的優化，并結合系統設備的性能參數，模擬計算能源系統的年運行能耗及其費用。

       【關鍵詞】冰蓄冷；全年動態負荷；運行策略；能耗分析；經濟分析

1 工程概述

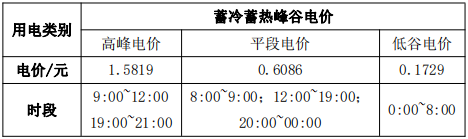

       該計算案例項目位于廣州，共41層，建筑面積61000m²，空調面積約59480m²，其中1層為商鋪，2~41層為辦公建筑，總建筑高度235.8m。項目所在地地區采用蓄冷蓄熱的政策峰谷電價如下：

2 基于全年負荷的典型工況分析

       計算案例工作時間為8:00~20:00,共13個小時。全年空調供冷從4月1日~11月30日，計算全年8760小時逐時負荷后，排除無需供冷時間，制冷天數共計238天，全年峰值負荷為11579kW。

       采用軟件對其逐時動態負荷進行區間分析，根據每一天的累計耗冷量的大小將238天分成10個區間，統計每一個區間的平均逐時負荷，統計結果如下。

       選取90%~100%區間段的負荷數據作為典型日設計負荷進行設備選擇，90%~100%典型日峰值負荷為10487.2kW，約2982RT；日累計總耗冷量為101830.08kWh，合計28954RTh。初步按照30%蓄冰量設計，約為蓄冰時間為00:00~08:00,共計8個小時，計算得到每小時所需制冰量為1218RT。根據設備廠家提供設備表選取對應的雙工況值機，其制冷量為1600RT。剩余空調負荷由基載機承擔，滿足峰值負荷。

3 設備選型及其參數

       1）設計總蓄冰量按照累計總耗冷量的30%計算

       101830.08 kWh×0.3＝30549.02kWh

       2）設計制冰量按照每天8小時計算

       30549.02kWh÷8＝3818.63 kWh

       3）雙工況主機選擇

       從廠家樣本中選擇2臺離心式雙工況冷水機組

       每臺空調工況制冷量2814kW（800RT），制冰量：2142kW（609RT）。

       4）實際蓄冰率計算

       2142kW×2×8h/101830.08 kWh=33.66%

       5）基載機制冷量

       從廠家樣本中選擇1臺螺桿式冷水機組作為基載機

       空調工況制冷量1196kW（340RT）

       6）選擇配套的水泵、冷卻塔、換熱器等設備

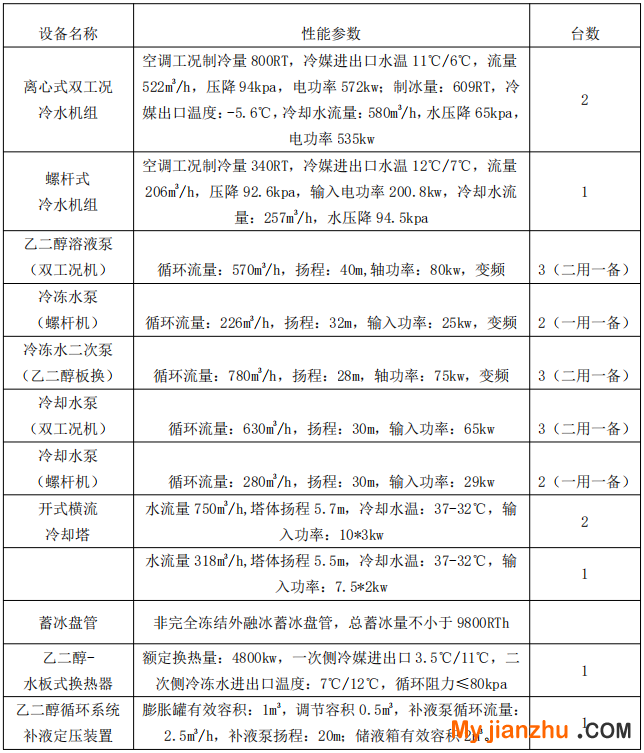

       具體配置設備如下表：

4 全年逐時冰蓄冷系統控制策略

       對項目的全年負荷進行分析，整個項目的總冷量由基載機供冷、雙工況主機白天供冷以及雙工況主機夜間制冰的白天釋冷這三部分供冷承擔。

       分析這三部分供冷量特征如下：

       1）雙工況主機夜間制冰工況時，電價便宜，因此優先采用這部分冷量供冷；

       2）基載機的制冷效率高于普通雙工況主機，因此這部分冷量次優先；

       3）雙工況主機的白天供冷量?jī)?yōu)先級最低。

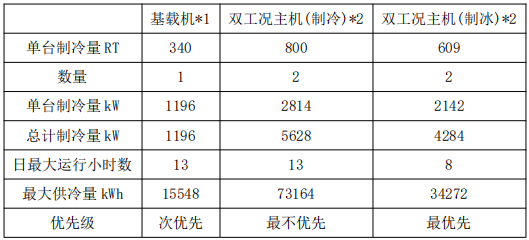

       因此，可以按照每一天需要的總冷量將238天分成以下3種情況：

       1）晚上蓄冰，白天不開任何主機。（日總耗冷量≤34272kWh）

       2）晚上蓄冰， 白天開基載主機（34272 kWh＜日總冷量≤34272+15548=49820kWh）

       3）晚上蓄冰，白天開基載主機+雙工況主機制冷（所需日耗冷量大于49820）

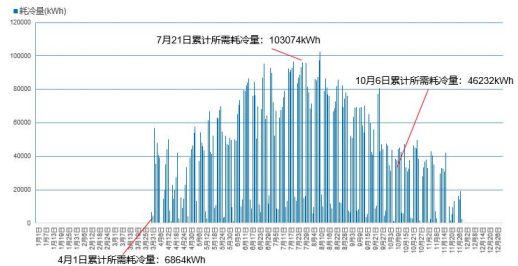

       如下圖所示：

       4月1日所需冷量為6864kWh，屬于第一種情況。

       7月21日所需冷量為103074kWh，屬于第三種情況。

       10月6日所需冷量為46232kWh，屬于第二種情況。

       第一種情況只需要需要融冰供冷，以4月1日為例，其計算計算表格如下。

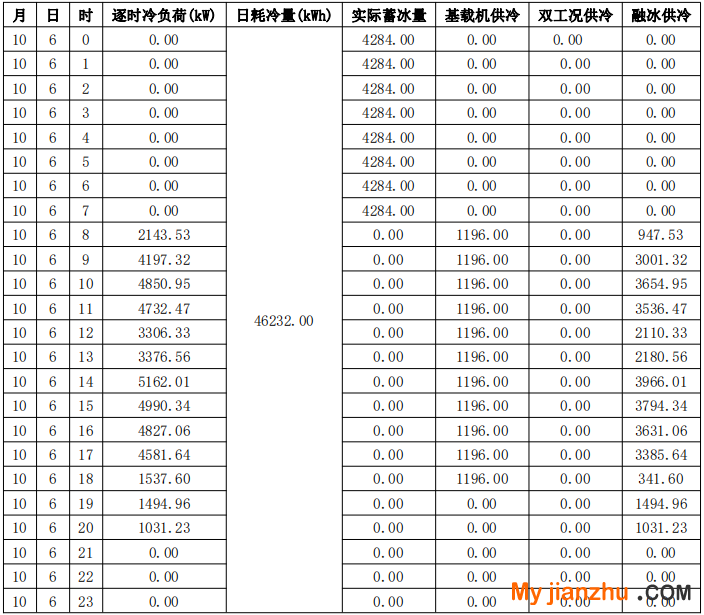

       第二種情況只需要需要融冰供冷+基載機供冷，以10月6日為例，其計算計算表格如下。

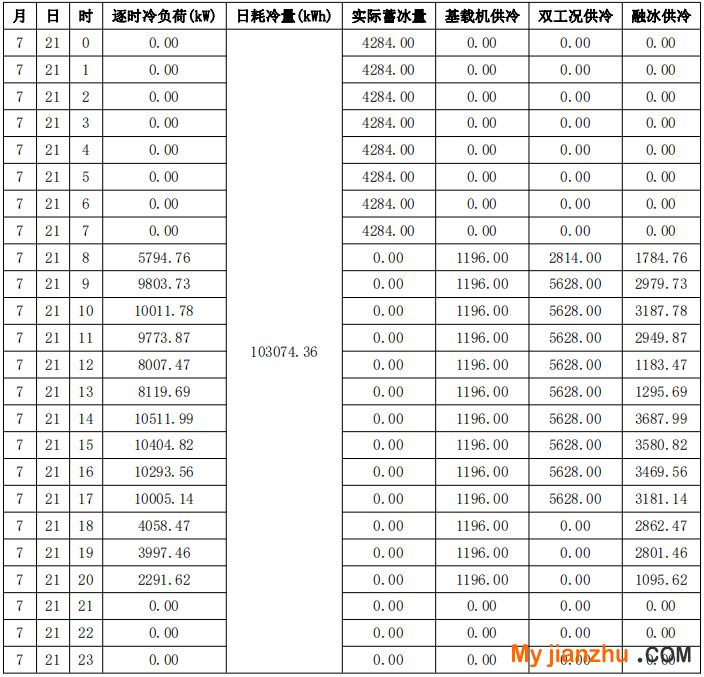

       第三種情況需要融冰供冷+基載機+雙工況主機，以7月21日為例，其計算計算表格如下。

5 全年運行能耗記費用計算

       本項目的空調能源系統能耗計算考慮了設備的冷卻水溫度與實時負荷率，結合廠家系統的能耗矩，計算每個時刻的動態cop值。

       1）獲取能效矩陣

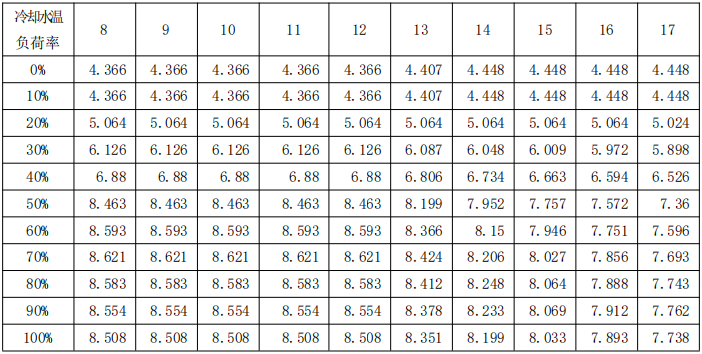

       cop能效矩陣（節選）

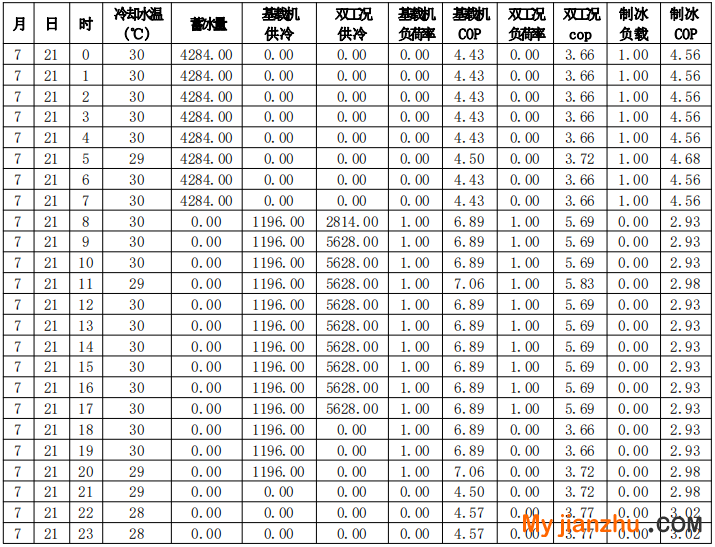

       2）以7月21日為例，根據冷卻水溫、負荷率計算逐時cop。

       3）以7月21日為例，根據逐時負荷率和cop計算制冷機組、水泵、冷卻塔等設備的逐時能耗

6 結果

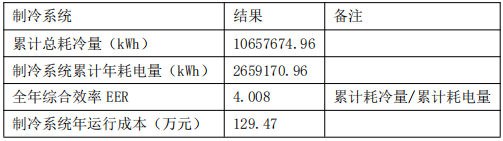

       將制冷天數的每一天都采用上述方法分類計算后，最終匯總所有結果如下：

       區別于傳統的根據設計日負荷進行設計的冰蓄冷系統設計方法，本項目采用了提供了一種新的設計思路，即基于全年8760小時的逐時動態負荷及其多區間分析功能進行設備選型，并通過計算每個時刻的負荷率和冷卻水溫度得到逐時動態cop，以此來計算冰蓄冷系統全年的逐時動態能耗和費用。因?yàn)槠湓O(shè)備選型與能耗費用計算都是基于根據全年氣象參數計算出來的結果，因此其最終的實際數據比傳統的計算方法要更貼近實際運行情況，更負荷精細化模擬分析的要求。

參考文獻

       [1] 嚴德隆、張維君 《空調蓄冷應用技術》 中國建筑工業出版社
       [2] 陸耀慶 主編 《實用供熱空調設計手冊》 中國建筑工業出版社
       [3] 中國建筑科學研究院 《民用建筑供暖通風與空氣調節設計規范》 中國建筑工業出版社
       [4] 中國建筑科學研究院 《建筑節能氣象參數標準》 中國建筑工業出版社

       備注：本文收錄于《建筑環境與能源》2021年4月刊 總第42期（第二十屆全國暖通空調模擬學術年會論文集）。版權歸論文作者所有，任何形式轉載請聯系作者。
