清華大學建筑學院建筑節能研究中心      錢明楊   燕達

空調設備及系統運行節能國家重點實驗室      劉華

摘   要：空調人行為是建筑能耗的重要影響因素，本文以住宅用多聯機系統的室內機為研究對象，從某空調大數據監控平臺獲取了499套多聯機系統運行數據，通過大數據分析方法進行住宅用空調人行為現狀的研究。本文使用的數據挖掘分析方法主要包括統計分析方法和聚類分析方法。通過分析獲取了實際的住宅空調使用時長、用戶空調設定參數和室內環境的實際分布情況以及典型的用戶使用模式，并提出了對于多聯機設計與運行的建議。

關鍵詞：多聯機；人行為；大數據分析；居住建筑

       0   引 言

       空調人行為是建筑能耗的重要印象因素，不同用戶的行為有巨大的差異性^[1]。由于其巨大的差異性，使用傳統的測試方法無法全面地獲取不同用戶的空調人行為，而大規模調研問卷的調研結果與實際的空調人行為存在一定差距，并且調研結果的準確性受到問卷的設計和調研用戶分布的影響^[2]。另一方面，隨著智能家居和數據傳輸存儲技術的發展，大規模的建筑空調系統數據的獲取變得更加容易^[3]。數據挖掘分析方法可以很好地用于大規模的建筑空調系統大數據的研究 ^[4]，所以數據挖掘分析方法是可以用于空調人行為現狀的研究。

       數據挖掘分析方法已經應用于建筑科學領域的各個領域。Hou, Z.等人應用數據挖掘方法發現空調系統中傳感器的異常情況^[5]。Kusiak,A. 等人通過數據挖掘方法提出了制冷量模型來預測制冷量和出風溫度^[6]。Kim, H.等人使用數據可視化的方法進行了建筑性能設計 ^[7] 。Yu, Z.等人利用關聯規則方法挖掘出建筑空調運行中的故障 ^[8] 。Noussan 等人利用2.9百萬戶住宅能耗數據進行行業對標 ^[9] 。數據分析方法在建筑人行為領域也有廣泛的應用，Duarte, C.等人利用數據挖掘方法獲取了辦公建筑中的典型人行為模式^[10] 。 D’Oca, S.等人提出了一套數據挖掘框架用于挖掘16個辦公室的人行為 _^[11] 。An, J.等人利用數據聚類方法獲取了一個住宅小區里的空調人行為 ^[12] 。但是，已有的研究中，僅分析了同一地區的建筑人行為，不同全面地獲取建筑人行為實際情況。所以獲取能覆蓋更多地區的空調系統數據非常重要。

       多聯機系統通常是一個室外機與多個室內機通過管路連接的制冷空調系統。多聯機系統的運行數據可以用于獲取實際空調用戶人行為，而且由于多聯機系統的運行模式復雜，所以空調人行為對多聯機能耗影響非常大^[13]。

       本文將以住宅用多聯機系統的室內機為研究對象，從某空調大數據監控平臺獲取了499套多聯機系統運行數據，通過大數據分析方法進行住宅用空調人行為現狀的研究。本文使用的數據挖掘分析方法主要包括統計分析方法和聚類分析方法。通過分析獲取了實際的住宅空調使用時長、用戶空調設定參數和室內環境的實際分布情況以及典型的用戶使用模式，并提出了對于多聯機設計與運行的建議。下文第一部分將介紹數據集和技術路線，第二部分對數據挖掘結果進行分析，第三部分討論了數據挖掘結果的潛在工程應用，最后一部分給出了結論與建議。

       1   數據集與技術路線

       1.1   數據集介紹

       本文從某空調大數據監測平臺獲取了499套多聯機系統運行數據，覆蓋了中國五大氣候區，五大氣候區的樣本比例如圖 1所示（其中144套多聯機系統位置未知，沒有畫在圖中），其中樣本主要分布在夏熱冬冷地區。

圖 1   不同氣候區的樣本比例

       數據集中所有的多聯機系統均安裝在居住建筑中，每個多聯機系統運行數據都可以代表一個住戶的空調使用人行為。不同多聯機系統的室內機個數從2到31個不等，每戶基本上都是一個房間一個室內機。不同個數室內機的系統樣本分布情況如圖 2所示。其中室內機個數4個的多聯機系統占比最多。

圖 2   不同個數的室內機系統的樣本數量分布情況



       數據集中包含了室內機的用戶設定參數以及室內環境參數，具體參數的名稱及范圍如表 1所示。每個室內機均包含表中的9個參數。

表 1   數據集的具體參數表

本文研究的數據集中每個室內機的數據監測時間從2016年6月到9月和從2016年11月到2017年11月。由于監測時間完全覆蓋了多聯機系統的制冷季，本文主要針對多聯機的制冷工況進行分析。

       1.2   技術路線

       本文的研究技術路線如圖 3所示，首先，對大規模的數據集進行預處理，預處理包括有效樣本的篩選、數據清洗和數據整理。然后，本文使用了大數據分析方法包括統計分析和聚類分析方法，獲取了多聯機使用行為的分布和多聯機使用典型模式。最后基于數據挖掘結果對多聯機系統的設計與運行提出工程建議。

圖 3   技術路線圖

       數據預處理的方法主要包括樣本篩選、數據清洗和數據整理。首先將數據集的制冷模式樣本進行篩選，其次將數據為“NULL”的值清洗掉，最后將數據根據時間的順序整理成每小時的標準數據集。

       為了全面獲取不同用戶的空調使用行為分布情況，本文提出了空調使用行為指標，如表 2所示，并針對不同指標進行運行累積時間的統計，例如，統計室內設定溫度為26℃的數據記錄，計算出該工況的累積小時數占總運行累積小時數的比例。計算完所有的設定溫度的累積小時數比例，可以獲取完整的分布情況。為了能獲取單個用戶的使用行為，本文認為一個室內機代表單個用戶的空調人行為，最后還對不同月份的數據情況進行了討論。

表 2   空調使用行為指標表

       為了獲得多聯機的典型使用行為，本文使用聚類分析方法。聚類分析方法就是將數據樣本進行分類，獲得不同聚類的類間距離大，類內距離小。K-means聚類方法是常用的聚類分析方法之一[14]。K-means聚類方法是通過迭代計算將N個輸入的向量數據分組到C個聚類中，最初確定C個聚類的權重，并且對于不同聚類的數據計算到聚類中心的距離，計算公式如公式（1）所示：

       其中x = (x1, x2… xn)，y = (y1, y2…, yn)是兩列n維的向量；通常情況下聚類為歐式距離，取p =2。

       DBI指數（Davies–Bouldin index）是用于衡量聚類效果優劣的指標，可以幫助確定聚類的個數，DBI指數越低說明聚類的效果越好。DBI指數如公式（2）所示：

       其中S_i代表聚類內部的分散程度；M_{i, j}代表聚類i與其他聚類之間的分散程度；N代表聚類的個數。

       2   大數據分析結果

       2.1   多聯機使用行為的分布

       通過數據的預處理，從數據集中篩選出了480套多聯機系統數據進行數據挖掘工作，其中包含了2064個室內機。多聯機室內機的空調使用時長的分布如圖 4所示，多聯機室內機的制冷時長最大值是2486小時，所有室內機的空調使用時長平均值為183小時。

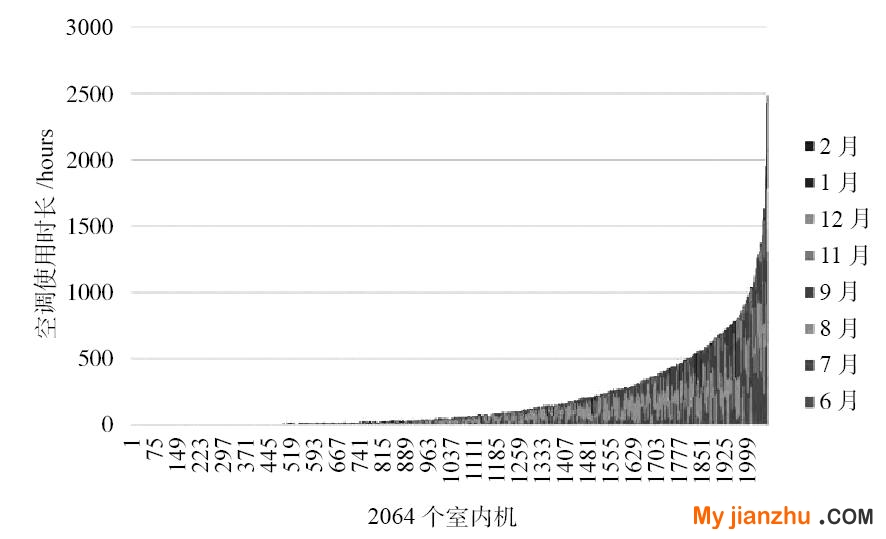

圖 4    多聯機室內機空調使用時長分布

       不同月份的空調使用時長的四分位圖如圖 5所示，可知不同住戶的使用時長有巨大的差異性，并且其中8月的制冷時間最長。

圖 5   不同月份的空調使用時長四分位圖

       室內機設定溫度的分布如圖 6所示，設定溫度分布呈現雙峰分布，分別在25℃和16℃兩處達到峰值。室內機設定風檔的分布如圖 7所示，低風檔與高風檔占了運行總時間的80%。掃風模式的開關狀態情況如圖 8所示，有58%的運行總時間室內機開啟了上下掃風，而左右掃風模式僅開啟4%的運行總時間。

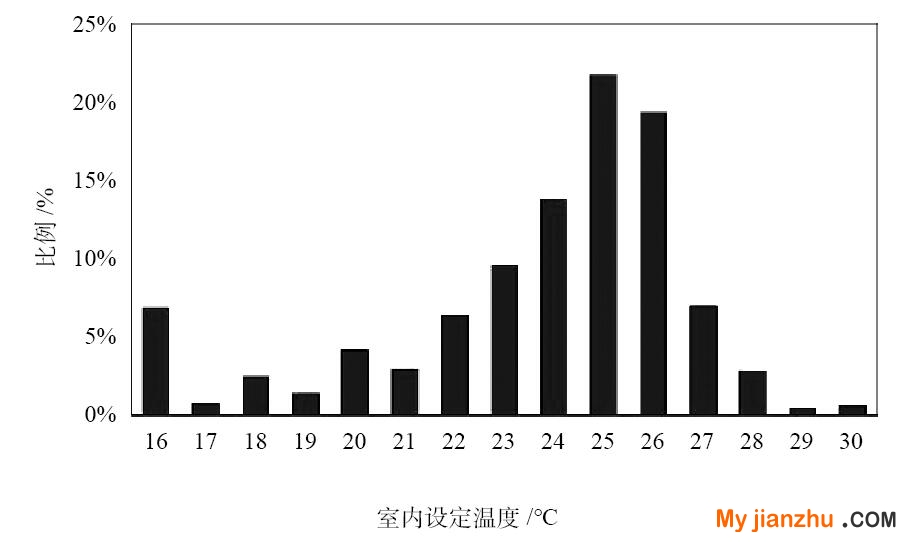

圖 6   設定溫度的分布情況

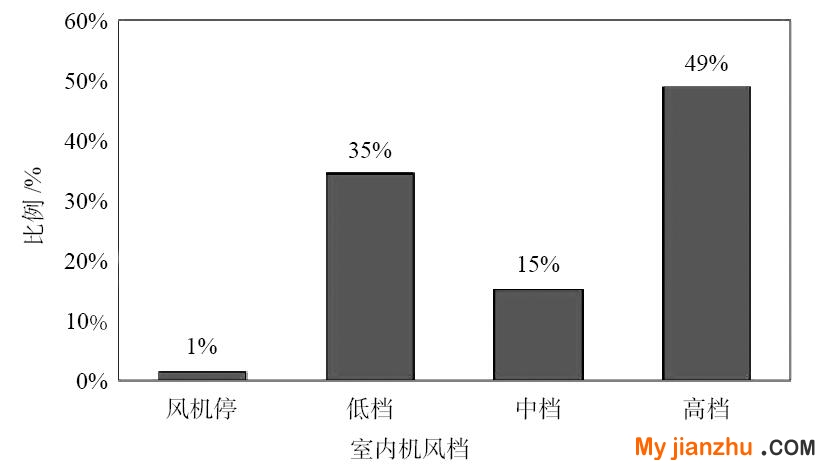

圖 7   室內機風檔分布

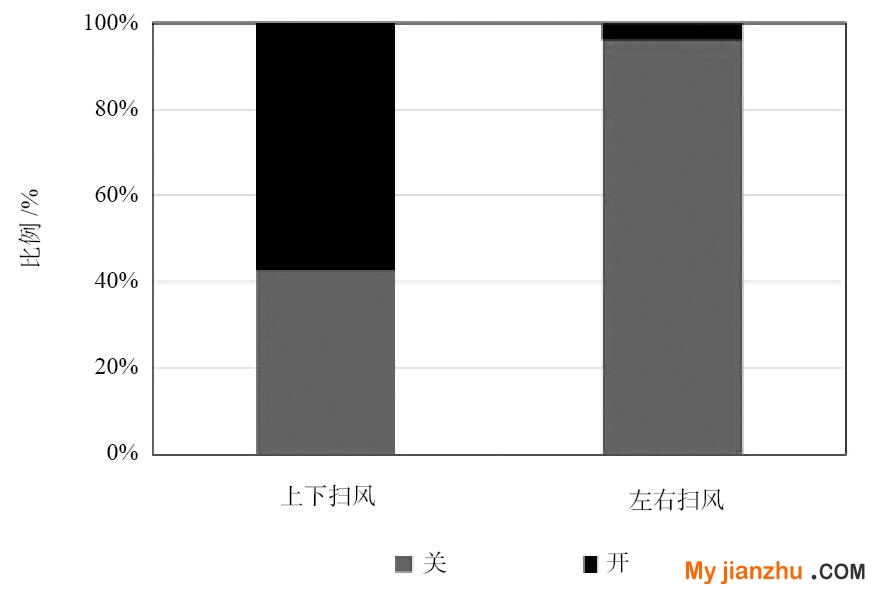

圖 8   上下掃風與左右掃風狀態分布

多聯機室內機運行時的不同環境溫度的分布如圖 9所示，室內環境溫度分布為單峰分布，在室內環境溫度26℃的時候達到峰值。

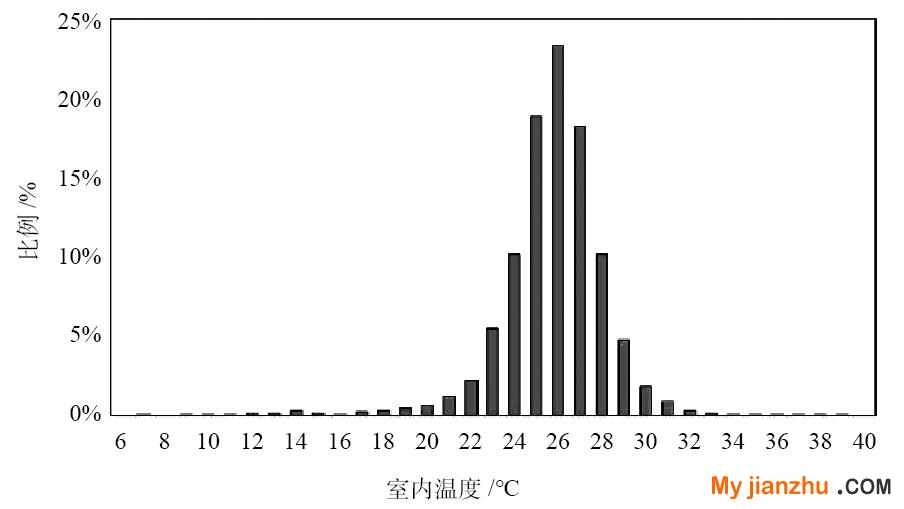

圖 9   室內機運行時的室內環境溫度分布情況

       2.2   多聯機典型空調使用模式

       通常情況下單個多聯機系統包括了一個室外機和多個室內機。對多聯機系統的運行優化最為重要的是什么時間開啟了多少個室內機，即為多聯機的空調使用模式。本文定義了逐時的同時使用系數來代表一天的空調使用模式。每個小時內運行的室內機數量除以所有室內機的數量定義為同時使用系數，圖 10是逐時的空調使用模式的例子，通過樣本篩選，最后將13,836天的逐時空調使用模式用于聚類分析。

圖 10   例子：4臺室內機的多聯機系統的逐時使用模式

       通過試算，獲取了不同聚類數量對應的DBI指數，如圖 11所示，聚類數量為5個時的DBI指數最小，對應的聚類效果最好。

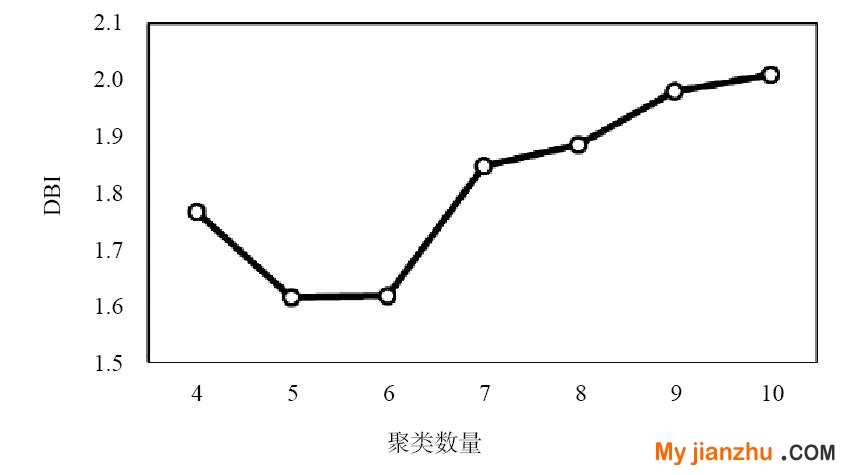

圖 11   不同聚類數量對應的DBI指數

       通過K-means聚類算法獲取了5種典型多聯機空調使用模式，如圖 12所示，右側為5種典型多聯機空調使用模式的聚類中心，左側是5個聚類數據集的部分樣本，其中不同顏色對應了不同的同時使用系數：黑色代表100%、黃色代表50%、白色代表0%。

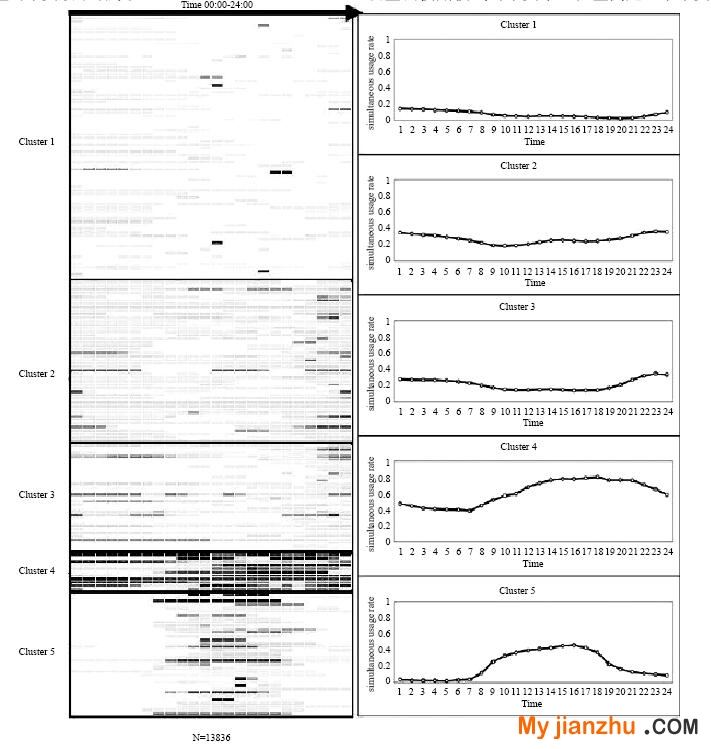

圖 12   聚類結果圖

       5種典型多聯機使用模式的聚類數據集的樣本數量比例如圖 13所示。聚類4代表了高同時使用系數的使用模式，樣本量?jī)H占所有樣本的5%，在其中僅有36天是全天24小時同時使用系數是100%，即全時間全空間使用空調，這36天僅占所有樣本的0.26%。由此可見，中國住宅建筑的住戶往往不會全時間全空間使用空調。

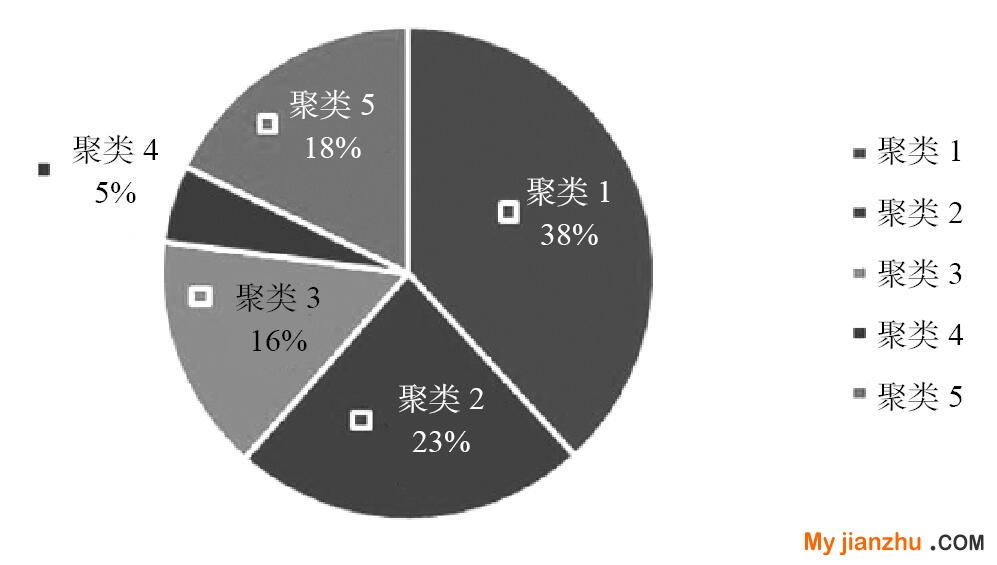

圖 13   不同聚類的樣本數量比例

       3   大數據分析的潛在工程應用討論

       大數據分析方法可以全面地獲取大規模實際空調使用行為現狀，包括了空調使用時長、用戶設定參數和室內環境情況以及典型多聯機使用模式，可以有效地幫助多聯機系統的設計與運行。

       首先，大數據分析結果表明多聯機的室內機空調使用行為存在巨大的差異性，并且在8月的空調使用時長普遍高于其他月份，所以在多聯機系統的設計階段需要對8月運行工況更加關注。

       其次，多聯機室內機的設定參數分布可以幫助產品開發者理解用戶的實際需求。例如用戶的設定溫度在25~26℃達到峰值，說明大部分用戶需求的室內環境溫度設定值為25~26℃。而對應的設定溫度16℃達到峰值，證明該部分用戶制冷空調需求高，需要提高空調系統的制冷能力。而對于掃風模式，上下掃風模式開啟時間遠遠高于左右掃風模式，可見上下掃風模式更有利于提高住戶的熱舒適性。

       然后，室內環境溫度分布可以反映住戶的熱舒適溫度的分布情況，室內環境溫度26℃達到峰值代表了26℃可以滿足大部分用戶的熱舒適需求。

       最后，聚類分析的結果表明中國住宅建筑的住戶往往不會全時間全空間使用空調，對于在大多數情況下一個住戶中的所有房間空調的同時使用系數是低于0.5的，會導致多聯機系統長時間處于部分負荷工況，這可以幫助新型多聯機系統的開發研究。典型的多聯機使用模式可以幫助多聯機系統調整運行用更少的能耗獲取更優的用戶熱舒適。

       4   結論

       本文以住宅用多聯機系統的室內機為研究對象，從某空調大數據監控平臺獲取了499套多聯機系統運行數據，通過大數據分析方法進行住宅用空調人行為現狀的研究，獲取了以下主要結論：

     （1）多聯機系統的空調使用行為存在巨大的差異性，全年的多聯機室內機的制冷時長最大值是2486小時，所有室內機的空調使用時長平均值為183小時。并且對于不同月份的分析中發現，8月的空調使用時長最長。

     （2）多聯機系統室內機設定溫度是雙峰分布，分別在25℃和16℃達到峰值。而室內機掃風模式情況，有58%的運行總時間室內機開啟了上下掃風，而左右掃風模式僅開啟4%的運行總時間。

     （3）實際室內環境溫度分布是單峰分布，在26℃達到峰值，這說明26℃可以滿足大部分居住建筑的用戶熱舒適需求。

     （4）典型多聯機使用模式分析結果表明中國住宅建筑的住戶往往不會全時間全空間使用空調，并且導致多聯機系統長時間處于低負荷率運行，這需要多聯機系統的設計和運行時更加關注低負荷運行工況。

參考文獻

       [1] Yan, D., Hong, T., Dong, B., Mahdavi, A., D’Oca, S., Gaetani, I., & Feng, X. (2017). IEA EBC Annex 66: Definition and simulation of occupant behavior in buildings. Energy and Buildings, 156, 258–270.

       [2] Feng, X., Yan, D., Wang, C., & Sun, H. (2016). A preliminary research on the derivation of typical occupant behavior based on large-scale questionnaire surveys. Energy and Buildings, 117, 332–340.

       [3] Fan, C., Xiao, F., Li, Z., & Wang, J. (2018). Unsupervised data analytics in mining big building operational data for energy efficiency enhancement: a review. Energy and Buildings, 159, 296–308.

       [4] 陳煥新,劉江巖,胡云鵬,李冠男.大數據在空調領域的應用[J].制冷學報,2015,36(04):16–22.

       [5] Hou, Z., Lian, Z., Yao, Y., & Yuan, X. (2006). Data mining based sensor fault diagnosis and validation for building air conditioning system. Energy Conversion and Management, 47(15–16), 2479–2490.

       [6] Kusiak, A., & Li, M. (2010). Cooling output optimization of an air handling unit. Applied Energy, 87(3), 901–909.

       [7] Kim, H., Stumpf, A., & Kim, W. (2011). Analysis of an energy efficient building design through data mining approach. Automation in construction, 20(1), 37–43.

       [8] Yu, Z. J., Haghighat, F., Fung, B. C., & Zhou, L. (2012). A novel methodology for knowledge discovery through mining associations between building operational data. Energy and Buildings, 47, 430–440.

       [9] Noussan, M., & Nastasi, B. (2018). Data analysis of heating systems for buildings—A tool for energy planning, policies and systems simulation. Energies, 11(1), 233.

       [10] Duarte, C., Van Den Wymelenberg, K., & Rieger, C. (2013). Revealing occupancy patterns in an office building through the use of occupancy sensor data. Energy and Buildings, 67, 587–595.

       [11] D’Oca, S., & Hong, T. (2015). Occupancy schedules learning process through a data mining framework. Energy and Buildings, 88, 395–408.

       [12] An, J., Yan, D., & Hong, T. (2018). Clustering and statistical analyses of air-conditioning intensity and use patterns in residential buildings. Energy and Buildings, 174, 214–227.

       [13] Yu, X., Yan, D., Sun, K., Hong, T., & Zhu, D. (2016). Comparative study of the cooling energy performance of variable refrigerant flow systems and variable air volume systems in office buildings. Applied energy, 183, 725–736.

       [14] Meesrikamolkul W, Niennattrakul V, Ratanamahatana C A. Shape-based clustering for time series data[C]//Pacific-Asia Conference on Knowledge Discovery and Data Mining. Springer, Berlin, Heidelberg, 2012:530–541.

       [15] Davies, D. L., & Bouldin, D. W. (1979). A cluster separation measure. IEEE transactions on pattern analysis and machine intelligence, (2), 224–227.
