鑲銅條，是地面或墻面縫隙處理的一種方法。它施工簡單、效率高，既能填補縫隙，防止灰塵、污染物的進入，同時它自身也能形成裝飾效果，提升美觀程度。但是，雖然有這么多優點，可是碰到研磨翻新時，就比較棘手了。因為增加的這個金屬部件，不管是用途、材質特點，都和一般的無縫化處理不同。到底該怎么處理呢?

我們就來分享一下。

樓梯上的銅條

一、銅條能不能磨?

1、銅條的三種樣式

用于地面石材、瓷磚、水磨石的銅條，主要有實心型、空心型、T型這三種。如實心型的，寬度一般有3mm×5mm，5mm×5mm，5mm×10mm，10mm×10mm等規格。

銅條用途廣泛，種類繁多，這里就不一一列舉了。具體到石材研磨環節，能夠研磨的銅條，我們主要討論這種表面光滑，無復雜造型的品種。

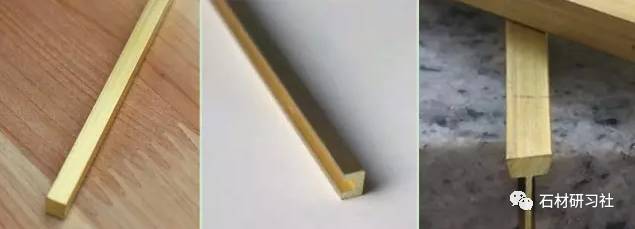

實心、空心、T型

2、碰到銅條怎么磨?

①哪種類型能磨?

一般來講，實心型銅條可以直接研磨。而空心型和T型，則不建議研磨，因為表面這薄薄的一層，很容易磨穿。但實際上，現場如果能夠確定銅條類型，那么同時也應該能夠確定表層的厚度。即便是空心型、T型，若表層厚度根據現場狀況判斷，研磨也磨不穿，則也可以直接研磨。

②鑲嵌深度

銅條的鑲嵌有不同的工藝，有些是與地面完全水平的，而有些則是根據需要凸出來的。到底能不能研磨，除判斷銅條表層的厚度外，還應當結合現場石材鑲嵌的深度來決定。

如T型銅條，表層厚度若有3mm以上，如果鑲嵌時與地面在一個平面，則可以研磨。如果鑲嵌時凸出來了2~3mm，則研磨時仍然可能磨穿，就不建議研磨了。

③高低差大怎么磨?

如果銅條鑲嵌時，凸出石材表面比較多，則不能直接研磨，否則磨片容易打飛。遇到這種情況，和處理石材較大的高低差原理一樣，即用云石膠將落差處填補起來之后，再進行研磨。

銅條凸出

3、研磨方法

碰到這類工程，我們建議大家一定經過上述判斷，再決定能夠執行。所有的情況，無非是三種：

①可以直接研磨。

②不能直接研磨，但可與業主充分溝通，將鑲嵌的銅條取出后，再做整體研磨、拋光處理。然后重新鑲嵌銅條。

③既不能直接研磨，業主又不同意取出銅條的辦法。這就是一個非常棘手的自相矛盾的選項。建議大家慎重決定做還是不做。

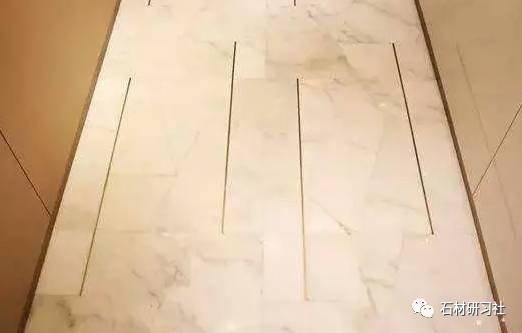

大理石鑲嵌銅條

二、帶銅條的石材，如何防止發綠、發黑?

銅條雖好，但人們在使用過程中，經常發現鑲了銅條的縫隙兩邊會出現發綠、發黑的現象。非常難清洗、難去除。這種現象，在石材上面表現尤為明顯。究其原因，跟石材保養時所用的拋光材料有密切的關系。

1、酸性材料可腐蝕銅

即便是一些廠家的銅條，在自然條件下有一定的耐氧化能力。但具體到石材鑲嵌的銅條，就不一定復合“自然條件”這一條件了。

因為許多鑲嵌了銅條的大理石，保養時使用的結晶材料，都必然含有酸性成分，如草酸、氟硅酸等等。即便是具備抗氧化能力的銅，在酸性材料的不斷腐蝕下，在空氣、水的共同作用下，生成二價的銅離子。而銅的化合物，一般都是呈綠色、藍色的。

如草酸銅，呈綠色。堿式碳酸銅，呈藍色。在石材結晶材料的腐蝕下，生成的這些帶顏色的銅的化合物，自然會滲透到縫隙旁邊的石材內部，久而久之就出現發綠、發黑等現象。而且銅的化合物不像一般的有機物色素污染一樣能夠被分解后帶出石材，所以也很難清洗。此外，長期接觸酸性物質，銅條本身也會受到腐蝕、失去光澤。

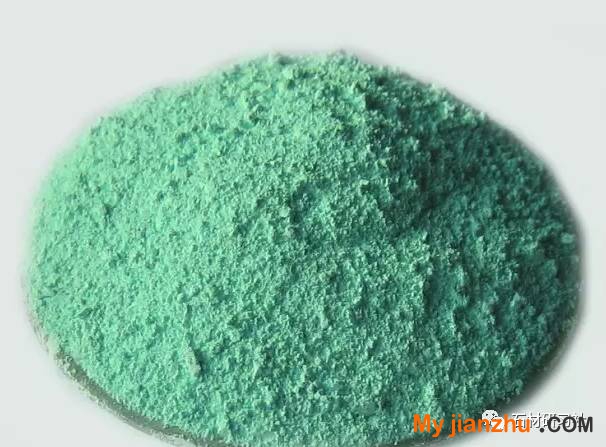

草酸銅

2、如何避免?

①石材做好防護

鑲嵌銅條的石材，一定要做好防護。尤其是吸水率較高的大理石，更是需要最高級別的防護處理。即使用優質的滲透型防護劑或氟素防護劑，做多遍涂刷處理。在縫隙處還應增加遍數。

②研磨后細心處理

地面翻新時，如果銅條可以研磨，并且已經研磨了。那么磨出來的細微的銅顆粒，就會滯留在縫隙兩遍的區域。

因此，一定要用大功率抽機沿著磨過的銅條，多抽幾遍，將水漿徹底清理干凈。這樣能夠將我們看到或看不到的銅的微小顆粒吸走。能夠防止或減輕后續發生的復雜變化。

③用封釉代替結晶做拋光

由于結晶技術本身就是搭建在“酸性刻蝕作用”這個基礎上的。結晶技術歷經多年的發展，涌現出了各種品牌的產品，使用了不同的成分，但是基礎原理卻是相同的。因此，沒有不含酸性成分的結晶材料。也即是說，鑲嵌了銅條的大理石地面，用結晶技術拋光，總會有產生銅的化合物污染的隱患。

所以，這類地面，要用封釉技術來拋光。封釉技術的原理是將天然石英石礦中提取的二氧化硅(SiO2)成分，敷貼到石材表面上。結晶技術是化學作用，封釉技術是物理敷貼作用。因此不會對銅本身造成任何影響。也就會產生復雜的化學變化。可以避免出現因銅條而造成的發綠、發黑現象。

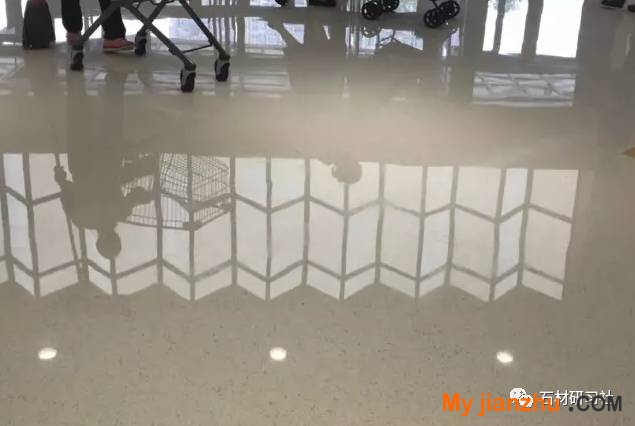

封釉是物理作用
