一、各類配件的認識:
1、 全絲吊杠 2、主龍骨(輕鋼龍骨)3、主龍骨吊鉤(38吊件)4、主龍骨接頭 5、副龍骨 6、付龍骨接頭(三角接頭)7、三角吊件 8、收邊條(沖孔斜邊角、明線條)
二、安裝前的準備
A)工具配備:
1.電鉆、電錘(可調速)、切割機(磨光機)。
2.等邊直角尺、卷尺(3米)、不銹鋼直尺(60cm)、水平尺。
3.萬用表、十字開刀、小十字開刀、小一字開刀、鋼絲鉗、榔頭\墨斗。
B)備用材料:
1.4×80鋼釘、4×50普通釘、4×15自攻(木螺釘)。
2.絕緣膠帶、手套。
3.木料根據裝飾間四邊所需木料,建議采用3×4或4×5標準料。
C)測量
測量的目的(須確認的內容):
1)確認準確的安裝尺寸;
2)房屋及各種結構的具體尺寸、位置;
3)吊頂?shù)陌惭b高度;
4)主機的安裝位置和走向確定;
5)實際安裝與業主理想安裝不符的協商、確認;
6)模板的搭配方案和主機的確認。
D)制圖及定單確認
通過導購對主機的介紹,各種搭配方案的推薦,確認客戶所要采用的搭配方案、模板顏色及主機型號,在電腦集成軟件制出平面圖,標明主機型號、安裝位置、安裝走向,各種模板型號及規格,一式兩份(客戶,導購,各一份),并要求客戶簽字確認。根據平面圖方案做出產品定單,要求客戶簽字付款確認,安裝工由此計算出所需材料,并予以準備物料。
三、 安裝方法及步驟

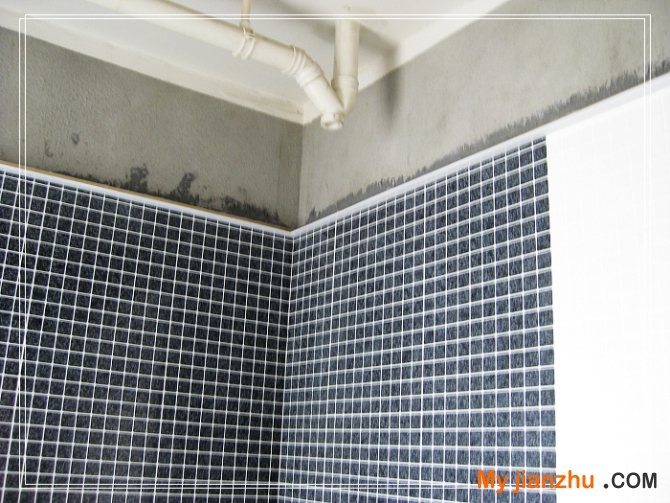

1)收邊條的安裝
為了收邊條安裝平整、牢固,應用采用3cm(高)×瓷磚面與墻體間的厚度×墻體長度木料墊平,用鋼釘和墻體予以固定,根據確定的安裝高度在木條上畫出水平線,(此情況吊頂安裝高度實際由瓷磚高度決定);所貼瓷磚高于安裝位置時采用在瓷磚上打孔;根據確定的安裝高度在瓷磚上畫出水平線。
注意事項:必須確認打孔位置瓷磚后面貼嚴實,(用敲擊聽聲音來確認,一般要求在瓷磚拼接縫中打孔),并采用可調速電鉆由慢而快打孔,防止瓷磚破裂,打完孔后用木塞塞平(離頂距離大于主機厚度,離地面220-250cm為亦)。

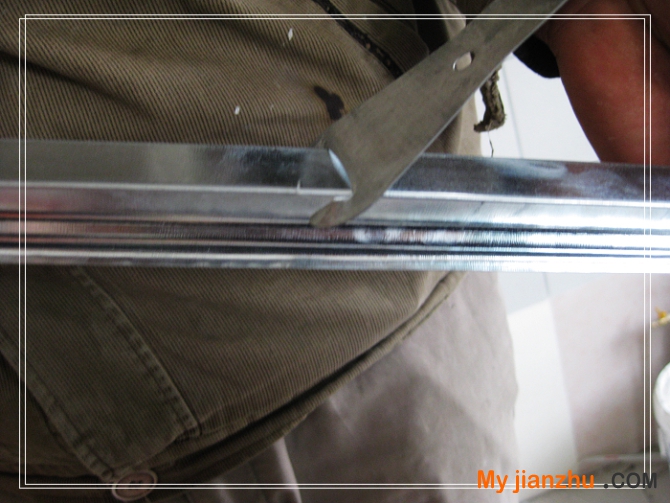

收邊條按實際長度兩頭用鋼鋸削成45度,再用鋼銼銼掉毛邊,和墻體固定時各螺釘間隔為25-30cm,折邊角上口對齊,各收邊條對接口不能有縫隙。

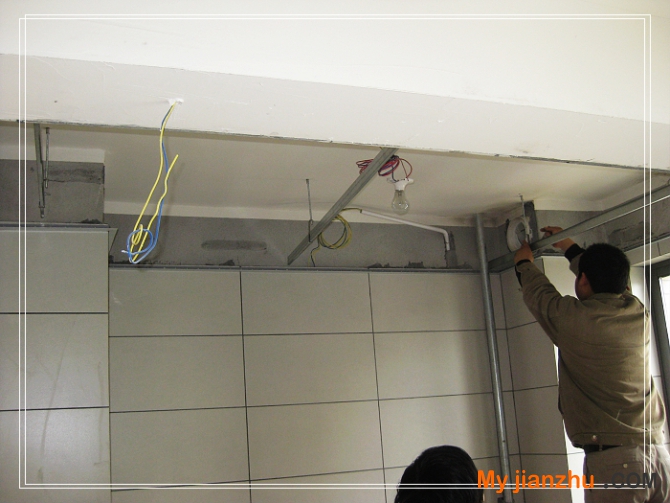

2)主龍骨安裝

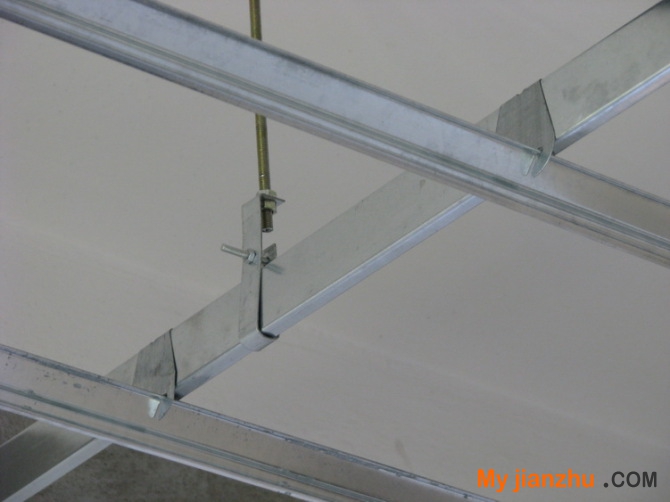

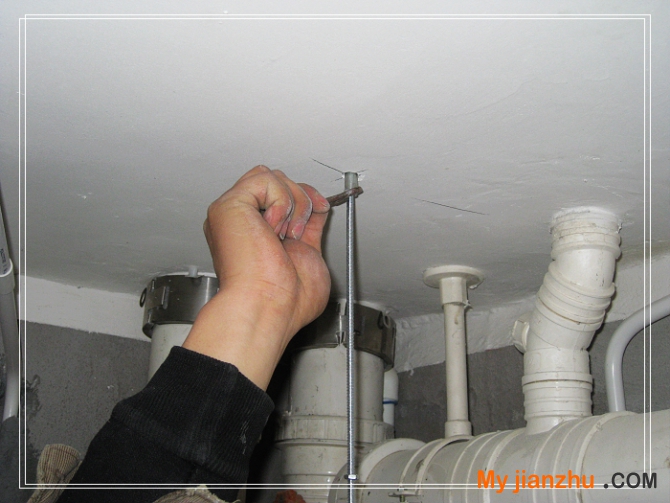

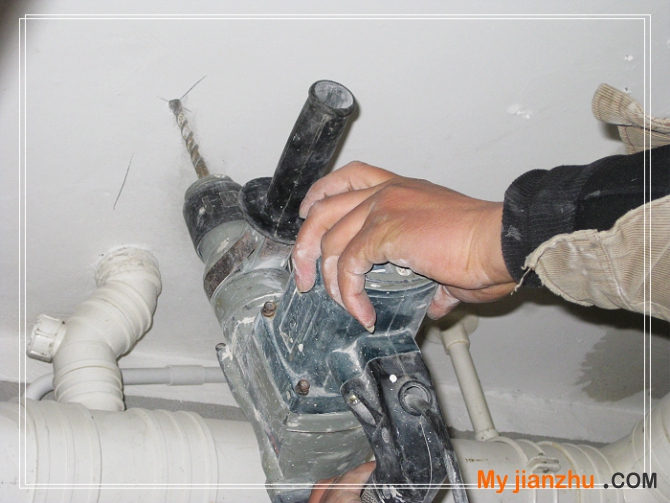

按實際長度減1cm截取主龍骨,全絲吊桿長度為收邊條上平面到頂部的距離減6CM截取,中間各吊桿、主龍骨的安裝間隔為65-85cm,注意主龍骨安裝位置一定不能仿礙主機的安裝,兩邊主龍骨離墻距離為10-25cm左右,或在墻上用鋼釘固定兩條與主龍骨平行的木龍骨(3cm×4cm以上),高度為底平面離收邊條上平面3cm,和主龍骨底平面保持一致。在頂部打膨脹眼并固定所有吊桿,吊桿下口與吊鉤連接好,再把主龍骨架在吊鉤中間并予固定,調節高度螺母使主龍骨底平面距收邊條上平面線3cm并緊固。

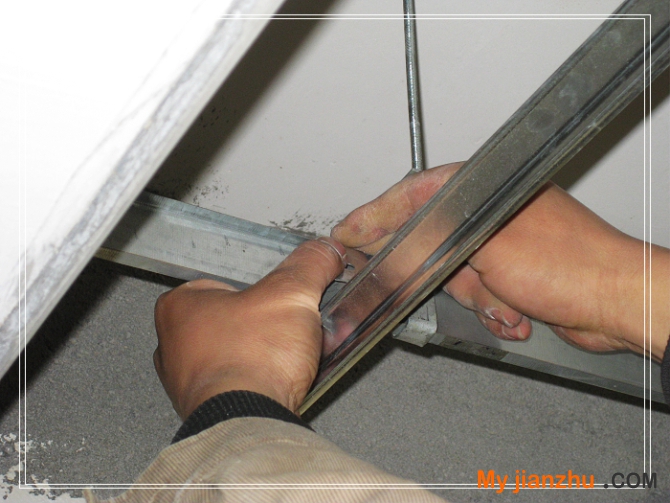

3)付龍骨的安裝
根據實際的安裝長度減5mm截取所需的副龍骨,套上三角吊件,按圖紙要求把所有的副龍骨用三角吊件暫時掛靠在主龍骨上。
4)扣板的安裝
a)戴好干凈的手套;
b)安裝第一排扣板前應考慮扣板可能要作切割,切割時盡可能考慮整體美觀度和兩邊對稱性,如不需切割也要把第一排扣板的四個折邊中,其中的一個或兩個折邊(墻角處兩個折邊)用美工刀切割至離扣板平面2mm處,(切平會影響安裝平整度,過高會導致無法卡位)。注:因考慮墻面的平整度,故要求四周模板比實際尺寸小1cm。切割方法:將模板固定,用美工刀和直尺刻畫三次以上,折邊處用剪刀剪成90度角,用手折壓2-3次即可。
c)將模板切割口對應面卡在付龍骨內,切割口面架于收邊條上,并拉出收邊條卡位將模板卡緊,此時可將三角吊件用鋼鉗和主龍骨卡緊。以此類推完成第一排模板的安裝。(控制好模板間的間隙)
d)中間部分模板的安裝時,將模板的兩個對應面分別卡在副龍骨內,控制好模板間的間隙,保持拼縫直線。注:完成每一排模板安裝后,都要將三角吊件用鋼鉗和主龍骨卡緊。
e)安裝到最后第二排模板時,應參照a和b步驟,先安裝最后一排靠墻的模板,最后安裝第二排。

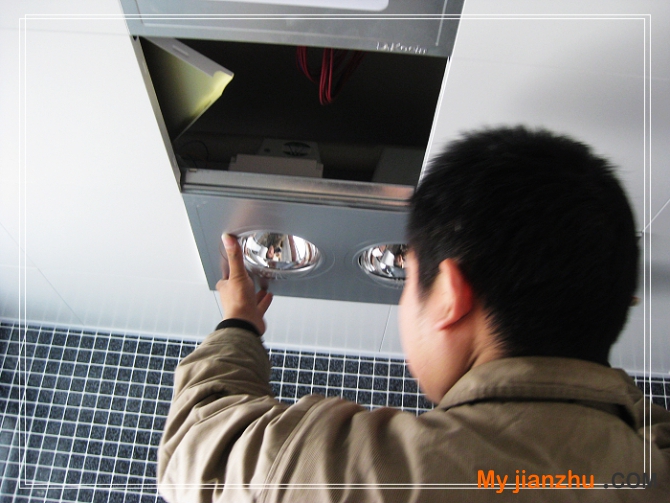

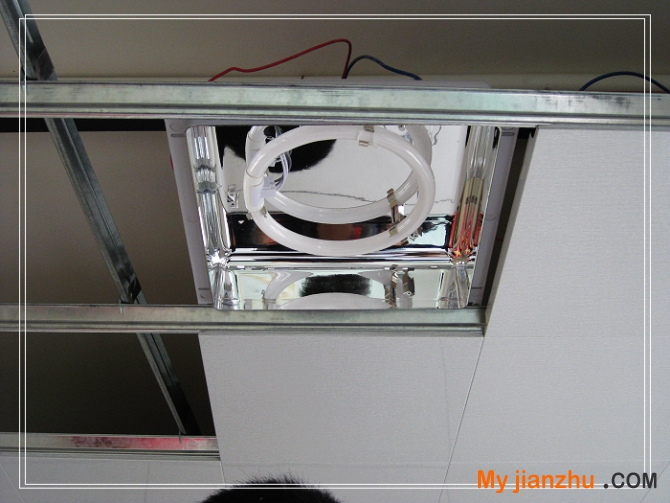

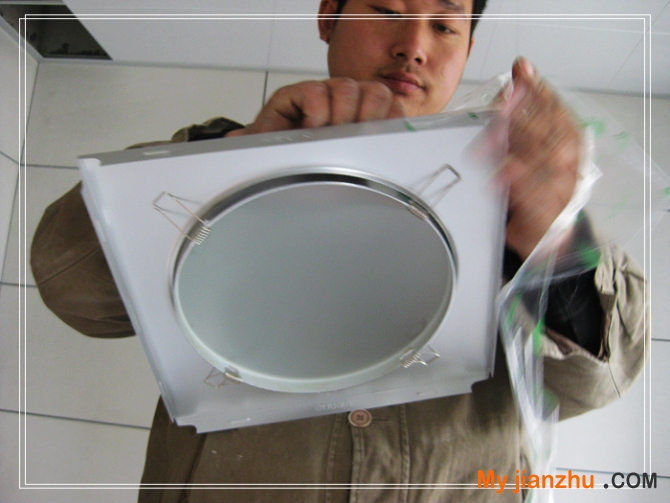

5)主機的安裝
按照?qǐng)D紙?jiān)O(shè)計遇到取暖類主機安裝位置時,以主機面板代替模板,確認準確的主機安裝位置;再把主機箱體放置于副龍骨上方固定好。

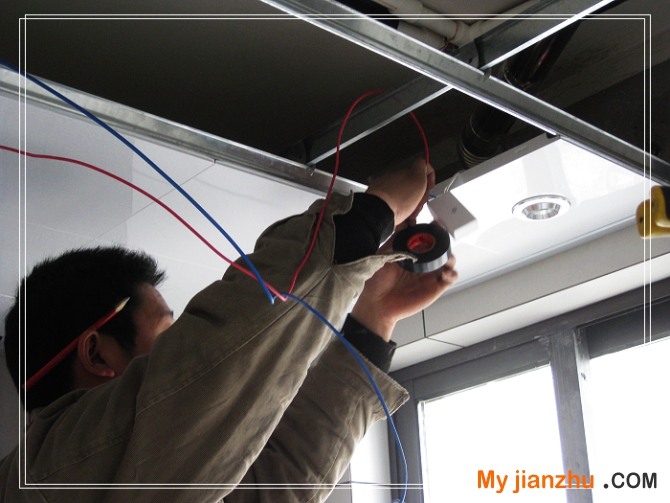

6)電源線的連接
每臺主機都有相應的接線盒,打開接線盒,根據相應的功能按接線標簽進行連接,L為功能線,N為零線,〒為接地線(雙色線),安裝好開關,然后通電測試,符合要求后蓋好接線蓋。
7)最后的觀察及檢查
a)模板四個對角平整,整體平整度保持一致;
b)模板拉絲條紋走向一致;
c)拼縫無間隙并保持成直線;
d)四周模板與收邊條的結合無縫隙;
e)主機試用、通電、斷開正常;
f)開關靈活,各功能鍵符合實際功能;
g)清理作業現場/
圖片講解:
