測量放線堪稱建筑工程的指南針，為施工開辟道路、提供方向。準確、周密的測量工作不但關系到工程能否順利按圖施工，而且還給施工質量提供重要重要的技術保證，為質量檢查等工作提供方法和手段，正確使用測量儀器就顯得至關重要。

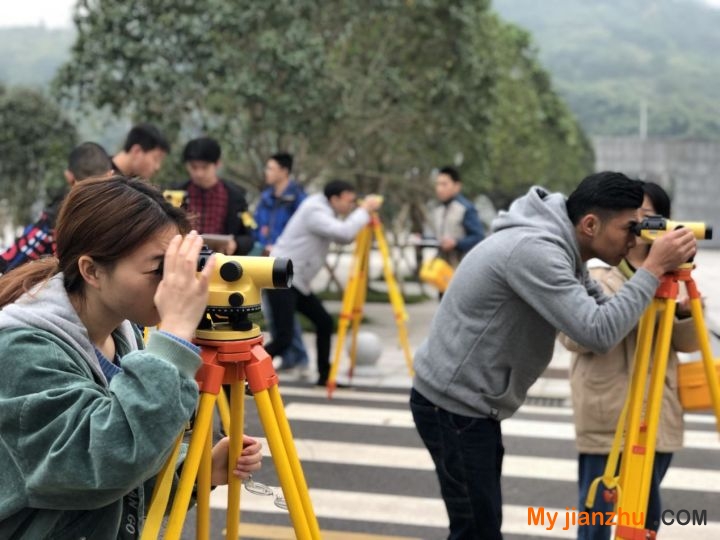

圖為水準測量參賽選手比賽瞬間

今天100唯爾教育小編就結合100唯爾教育《建筑工程測量》課程及其VR仿真資源來介紹下水準儀的使用步驟以及注意事項。

一、基本操作步驟為：

安置→粗略整平（粗平〕→調焦和照準→精確整平（精平）→讀數和記錄

二、安置

1.選擇堅固、平坦、空闊的地方打開三架，使三架的三條腿近似等距，架設高度應該適中，架頭應該大致水平，架腿制動螺旋應該固緊。

圖為100唯爾教育安置水準儀

2.打開儀器箱，雙手取出水準儀，將儀器小心地安置到三架頂面上，用一只手握住儀器，另一只手松開三腳架中心連接螺旋，將儀器固定在三腳架上。

三、粗略整平

粗略整平是借助圓水準器的氣泡居中，使儀器豎軸大致鉛直，從而視準軸粗略水平。如圖a所示，氣泡未居中而位于a處，則先按箭頭所指方向，用雙手相對轉動腳螺旋①、②，使氣泡移動到b的位置，如圖b所示。再左手轉動腳螺旋③，即可使氣泡居中。在整平的過程中氣泡移動的方向與左手大拇指運動的方向一致。

圖為100唯爾教育粗略整平

四、調焦和照準

1.將望遠鏡對著明亮的背景，轉動目鏡螺旋，使十字絲清晰。

2.松開制動螺旋，轉動望遠鏡，采用望遠鏡筒上面的照門和準星瞄準水準尺，然后擰緊制動螺旋。

圖為100唯爾教育調焦和照準

3.從望遠鏡中觀察，轉動物鏡螺旋進行對光，使目標清晰，再轉動微動螺旋，使豎絲對準水準尺。

4.眼睛在目鏡端上下微微移動，若十字絲與目標影響相對移動，則重新仔細進行物鏡對光，直到讀數不變?yōu)橹埂?

五、精確整平

眼鏡通過位于目鏡左方的符合氣泡觀察窗，看水準管氣泡，右手轉動微傾螺旋，使氣泡兩端的像吻合，即表示水準儀的視準軸已精確水平。

圖為100唯爾教育精確整平

六、讀數和記錄

觀察十字絲的中絲在水準尺上的分劃位置讀取讀數。

圖為100唯爾教育讀數和記錄
