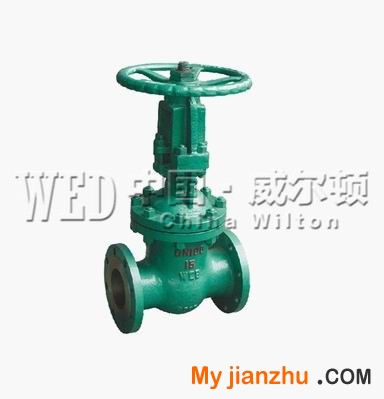

NKZ41H真空隔離閘閥

產品名稱：NKZ41H真空隔離閘閥產品型號：NKZ41H連接方式：法蘭結構方式：直通驅動方式：手動產品口徑：DN50-DN800公稱壓力：1.0MPa-16.0MPA閥體材質：鑄鋼，不銹鋼，鍛鋼聯系電話：021-51061185聯系傳真：021-51079320郵件地址：shweierdun@163.com聯系我們：白先生;蘇小姐聯系手機：18964118897 15862657172騰訊 QQ：812998712，843667323，416865208公司名稱：上海威爾頓閥門有限公司公司網址：http://www.0755fm.com服務承諾：質量三包：包修，包退，包換.

產品說明

上海威爾頓閥門有限公司主要生產(NKZ41H真空隔離閘閥)也是國內(閘閥)生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
NKZ41H真空隔離閘閥產品概述:

真空隔離閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該真空隔離閘閥適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

結構特點

1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。
真空隔離閘閥試驗壓力

公稱壓力PN/MPaNominalpressure 試驗壓力/MPaSealtest 殼體強度試驗Shellstrength 上密封試驗Backsealtest 密封試驗Seattest 1.0 1.5 1.1 1.1 1.6 2.4 1.8 1.8 2.5 3.8 2.8 2.8 4.0 6.O 4.4 4.4 6.4 8.6 7.O 7.0 1O.O 15.O 11.O 11.O

真空隔離閘閥使用范圍

產品類型Producttype 適用介質Applicablemedium 適用溫度/℃Applicabletemperature NKZ41HNKZ44HNKZ944H-C型NKZ941H 水、蒸汽、空氣Water，Steam，Air ≤425 NKZ41H(Y)NKZ44H(Y)-I型NKZ944H(Y)-I型NKZ941H(Y) 水、蒸汽、空氣Water，Steam，Air ≤550

真空隔離閘閥主要零件材料

零件名稱Partname 閥體、閥蓋BodyBonnet 閥桿Stem 閘板Wedgegate 密封面Sealingface 閥桿螺母Yokenut 填料Parking 緊固件Fastener NKZ44HNKZ41H-C型NKZ944H-C型NKZ941H WCB 2Crl3 25 H：合金鋼H：alloysteel 鋁青銅Albronze 膨脹復合石墨ExpandingcomDoundgraphite 優質碳鋼High-gradecarbonsteel NKZ44NKZ41Y-I型NKZ944-I型NKZ941 鉻鉬鋼Cr.Mosteel 20CrlMo1VA38CrMoAlA 鉻鉬鋼Cr.Mosteel Y：硬質合金Y：carbidealloy 鉻鉬鋼Cr.Mosteel

真空隔離閘閥主要尺寸及重量

公稱通徑DN/mmNominaldiameter 公稱壓力PN/MPaNominalpressure 主要外形尺寸和連接尺寸/mmMainextemalandconnectingdimensions 閥門重量/kgValveweight 附法蘭尺寸/mmAdditionalflange’sdimensions L H D D1 D2 b f z-d W h D0 Dn 50 1.O 250 345 160 125 1OO 16 3 4-18 250 28 45 49 58 65 270 395 180 145 120 18 3 4-18 250 40 48 64 75 80 280 425 195 160 135 20 3 4-18 300 55 50 78 97 100 300 51O 215 180 155 20 3 8-18 300 72 52 96 110 125 325 570 245 21O 185 22 3 8-18 350 106 60 120 136 150 350 725 280 240 21O 24 3 8-18 350 146 60 145 163 200 400 820 335 295 265 26 3 8-18 400 220 62 202 223 250 450 890 390 350 320 28 3 12-23 400 315 62 225 278 300 500 1070 440 400 368 28 3 12-23 450 398 65 303 330 350 550 1320 500 460 428 30 4 16-23 550 530 65 351 382 400 600 1450 565 515 482 32 4 16-25 550 690 65 398 432 450 650 1560 615 565 532 32 4 20-25 600 870 70 460 485 500 700 1720 670 620 585 34 4 20-25 650 1080 78 500 535 600 800 1880 780 725 685 36 5 20-30 700 1350 90 600 636 700 900 2085 895 840 800 40 5 24-30 750 1950 90 690 726 800 1OOO 2590 101O 950 905 44 5 24-34 800 2500 106 790 826 50 1.6 250 345 160 125 1OO 16 3 4-18 250 28 48 49 58 65 270 395 180 145 120 18 3 4-18 250 40 50 64 75 80 280 425 195 160 135 20 3 8-18 300 58 52 78 91 100 300 51O 215 180 155 20 3 8-18 300 75 52 96 110 125 325 570 245 21O 185 22 3 8-18 350 110 60 120 136 150 350 725 280 240 21O 24 3 8-23 350 150 60 145 163 200 400 820 335 295 265 26 3 12-23 400 223 62 201 223 250 450 890 405 355 320 30 3 12-25 450 326 68 253 278 300 500 1070 460 41O 375 30 3 12-25 550 432 70 303 330 350 550 1320 520 470 435 34 4 16-25 600 572 78 351 382 400 600 1450 580 525 485 36 4 16-30 650 740 90 398 432 450 650 1560 640 585 545 40 4 20-30 700 955 95 450 485 500 700 1720 705 650 608 44 4 20-34 750 1195 98 500 535 600 800 1880 840 770 718 48 5 20-41 800 1455 105 600 636 700 900 2085 g1O 840 788 50 5 24-41 850 211O 11O 690 726 800 1OOO 2590 1020 950 898 52 5 24-41 950 2630 115 790 826

真空隔離閘閥主要尺寸及重量

公稱通徑DN/mmNominaldiameter 公稱壓力PN/MPaNominalpressure 主要外形尺寸和連接尺寸/mmMainexternalandconnectingdimensions 閥門重量/kgValveweight 附法蘭尺寸/mmAdditionalflange’sdimensions L H D D1 D2 b f Z-d W h DO Dn 50 25 250 345 160 125 100 20 3 4-18 250 30 48 49 64 65 270 395 180 145 120 22 3 8-18 250 43 52 66 82 80 280 425 195 160 135 22 3 8-18 300 60 55 78 95 1OO 300 510 230 190 160 24 3 8-23 300 79 62 100 117 125 325 570 270 220 188 28 3 8-25 350 114 68 125 144 150 350 725 300 250 218 30 3 8-25 350 157 72 151 172 200 400 820 360 310 278 34 3 12-25 400 243 60 201 223 250 450 890 425 370 332 36 3 12-30 450 345 85 253 278 300 500 1070 483 430 390 40 4 16-30 550 455 92 303 330 350 550 1320 550 4g0 448 44 4 16-34 650 615 98 351 382 400 1450 610 550 505 48 4 16-34 700 7g4 115 398 432 450 650 1560 660 600 555 50 4 20-34 750 1018 115 450 483 500 700 1720 730 660 61O 52 4 20-41 800 1250 120 498 535 600 800 1880 840 770 718 56 5 20-41 850 1528 130 598 636 700 900 2085 955 875 815 60 5 24-48 900 2265 140 688 726 800 1000 2590 1070 990 930 64 5 24-48 1000 2847 150 788 826

公稱通徑DN/mmNominaldi8m8ter 公稱壓力PN/MPaNominalpressure 主要外形尺寸和連接尺寸/mmMainexternalandconnectingdimensions 閥門重量/kgValveweight 附法蘭尺寸/mmAdditionalflange’sdimensions L H D D1 D2 b f D6 f2 z-d W h DO Dn 50 4．O 250 345 160 125 100 20 3 88 4 4-18 300 35 48 48 64 65 270 395 180 145 120 22 3 11O 4 8-18 300 49 52 66 82 80 280 425 195 160 135 22 3 121 4 8-18 350 65 58 78 95 100 300 510 230 190 160 24 3 150 4.5 8-23 350 87 68 100 117 125 325 570 270 220 188 28 3 176 4.5 8-25 400 124 68 125 144 150 350 725 300 250 218 30 3 204 4.5 8-25 400 172 72 151 172 200 400 820 375 320 282 38 3 260 4.5 12-30 450 275 88 19g 223 250 450 890 445 385 345 42 3 313 4.5 12-34 550 392 102 251 278 300 500 1070 51O 450 408 46 4 364 4.5 16-34 650 515 116 301 330 350 550 1320 570 510 465 52 4 422 5 16-34 750 684 120 34g 382 400 600 1450 655 585 535 58 4 474 5 16-41 850 902 142 396 432

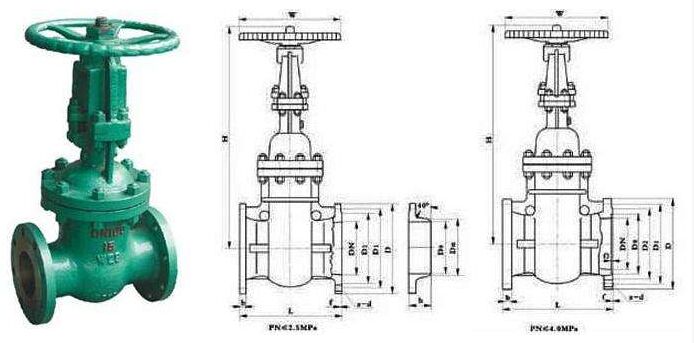

NKZ41H真空隔離閘閥結構圖:

NKZ41H真空隔離閘閥結構圖

訂貨流程：
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。

單價	面議對比
詢價	暫無
瀏覽	2496
發貨	上海付款后3天內
品牌	威爾頓
過期	長期有效
更新	2020-09-18 10:36
