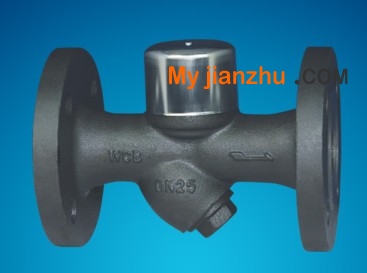

進口熱動力圓盤式蒸汽疏水閥

熱動力式蒸汽疏水閥(圓盤式)(Y型式)主要特點：

結構獨特、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響，壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。熱動力式疏水閥是根據柏努力定律及蒸汽與凝結水的物理特性,通過排放凝結水來改變作用在閥片上的動、靜壓力而使疏水閥執行無件-----閥片開關閥門.

網址：www.cgvalves.com

圓盤式蒸汽疏水閥簡述

圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。

圓盤式蒸汽疏水閥特點

1.體積小，重量輕，不受安裝位置的限制。

2.全部材質均為不銹鋼件，經久耐用，耐腐蝕。

3.在室外不怕冷凍，能耐水擊，耐過熱。

4.過冷度為 8 ℃ ，漏汽率小于實際排量 3% ，最大背壓 50% 。

5.結構簡單，安裝維修方便。

圓盤式蒸汽疏水閥工作原理

圓盤式蒸汽疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水。

進口疏水閥的安裝說明

疏水閥安裝是否合適，對疏水閥的正常工作和設備的生產效率都有直接有影響。 安裝疏水閥必須按正規安裝要求、才能使疏水閥和設備達到最佳工作效率。

1、在安裝疏水閥之前一定要用帶壓蒸汽吹掃管道，清除管道中的雜物。

2、疏水閥前應安裝過濾器，確保疏水閥不受管道雜物的堵塞，定期清理過濾器。

3、疏水閥前后要安裝閥門，方便疏水閥隨時撿修。

4、凝結水流向要與疏水閥安裝箭頭標志一致。

5、疏水閥應安裝在設備出口的最低處，及時排出凝結水，避免管道產生汽阻。

6、如果設備的最低處沒有位置安裝疏水閥，應在出水口最低位置加個反水彎（凝結水提升接頭），把凝結水位提升后再裝疏水閥，以免產生汽阻。

7、疏水閥的出水管不應浸在水里。（如果浸在水里，應在彎曲處鉆個孔，破壞真空，防止沙土回吸。）

8、機械型疏水閥要水平安裝。

9、蒸汽疏水閥不要串聯安裝。

10、每臺設備應該各自安裝疏水閥。

11、熱靜力型疏水閥前需要有一米以上不保溫的過冷管，其它形式疏水閥應盡量靠近設備。

12、滾筒式烘干（帶虹吸管型）設備選用疏水閥時請注明：選用帶防汽阻裝置的疏水閥，避免設備產生汽鎖。

13、疏水閥后如有凝結水回收，疏水閥出水管應從回收總管的上面接入總管，減少背壓，防止回流。

14、疏水閥后如有凝結水回收，不同壓力等級的管線要分開回收。

15、疏水閥后凝結水回收總管不能爬坡，會增加疏水閥的背壓。

16、疏水閥后凝結水進入回收總管前要安裝止回閥，防止凝結水回流。

17、在蒸汽管道上裝疏水閥，主管道要設一個接近主管道半徑的凝結水集水井，然后再用小管引至疏水閥。

18、機械型疏水閥長期不用，要卸下排污螺絲把里面的水放掉，以防冰凍。

19、發現疏水閥跑汽，要及時排污和清理過濾網，根據實際使用情況勤檢查，遇有故障隨時修理。每年至少要檢修一次，清除里面的雜質。訂貨須知：

進口疏水閥類型：進口閥門【http:// www.021fm.cn】

一、①(圓盤式)熱動力式蒸汽疏水閥產品名稱與型號

②(圓盤式)熱動力式蒸汽疏水閥口徑

③(圓盤式)熱動力式蒸汽疏水閥是否帶附件以便我們的為您正確選型

④(圓盤式)熱動力式蒸汽疏水閥的使用壓力

⑤(圓盤式)熱動力式蒸汽疏水閥的使用介質的溫度。

二、若已經由設計單位選定的(圓盤式)熱動力式蒸汽疏水閥型號，請按(圓盤式)熱動力式蒸汽疏水閥直接向我司銷售部訂購。
