1.1、概述

電源配電柜是一款針對數據中心機房能源末端，綜合采集所有能源數據的智能配電柜。為終端能源監測系統提供高精度測量數據，通過顯示單元，實時反映電能質量數據，并通過RS485通訊將數據上傳至后臺環境監控系統，以達到對整個配電系統的實時監控和運行質量的有效管理。幫助用戶優化網絡數據中心，加強能耗管理，提高服務器機架運行效率。其主要運用于電信、金融、政府IT等數據中心或工業企業等重要客戶，為網絡服務器等重要設備提供電力分配，配電回路保護、計量、管理于計算機接地等服務。

1.2、執行標準

GB 7251.12-2013 《低壓成套開關設備和控制設備第1部分》

JB/T3752.1-2013 《低壓成套開關設備和控制設備產品型號編制方法》

GBT 22764.1-2008《低壓機柜 第1部分：總規范》

GB50171-2012  《電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范》

GB 4208-2008   《外殼防護等級（IP代碼）》

GB9466.1-1998  《低壓成套開關設備基本實驗方法》

YD-T 939-2005  《傳輸設備用電源分配列柜》

1.3、產品特點

1.3.1電源配電柜采用了安科瑞新研發的AMC16ZD多回路監控裝置，它既可以測量進線側三相電流、電壓、有功功率、無功功率、視在功率、功率因素、頻率等，還可以同時監測出多路支路電流、電壓、有功功率、功率因素。同時，可顯示累積的有功電能和增量電能，較全面的監測了系統運行的各項參數，并通過HIM綜合顯示，降低了對配電柜空間的戰友，提高了配電柜的容積率。

1.3.2電源配電柜除了電能管理之外，還具有運行管理和安全管理的功能，有效的提高了整個配電系統的可靠性、降低了風險。

1.3.3電源配電柜支持較多的回路、空間利用率高，減少了占地面積。

1.3.4安科瑞專門研發了精密配電管理系統軟件，有了這套管理軟件，用戶可以通過數據中心后臺管理系統對兩者進行遠程訪問，實現電參數值、開關狀態、零地電壓和漏電流等數據實時監控；還可以實現越限告警、事件記錄、數據上傳等功能。

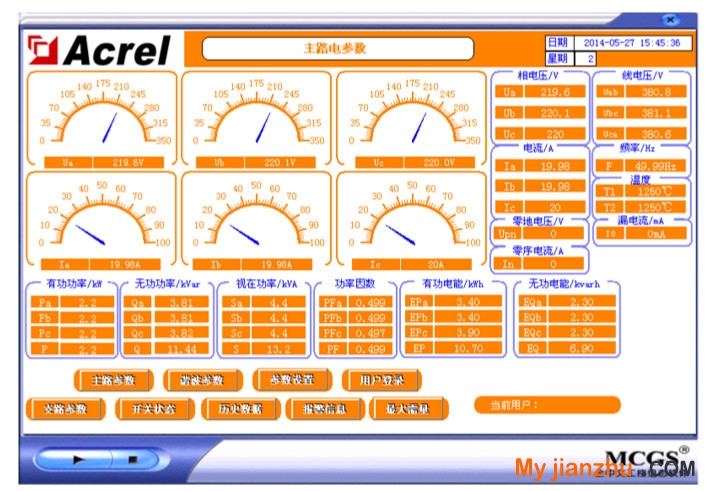

軟件顯示圖1

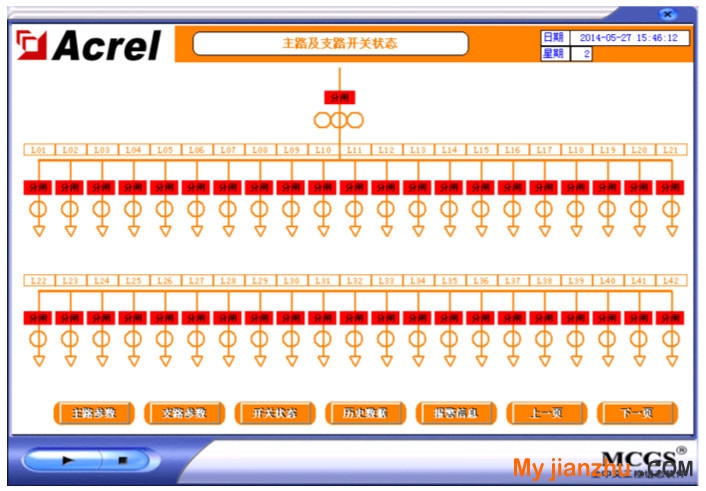

軟件顯示圖2

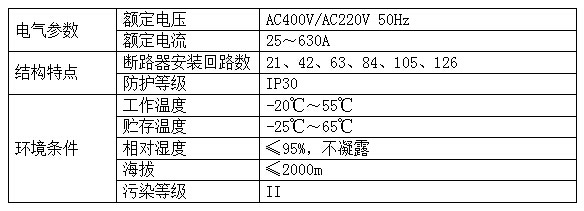

1.4、 技術參數

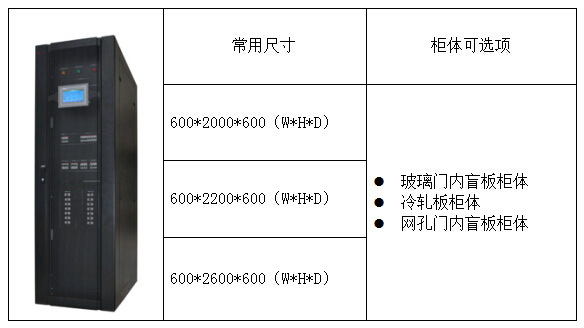

1.5、外形尺寸

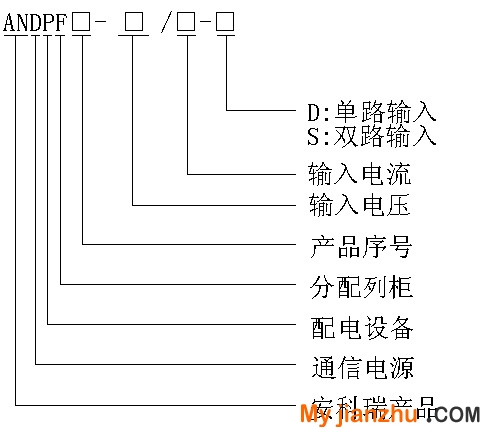

1.6、型號說明

1.7、應用場合

1.7.1電信、移動、聯通等通訊場合

電信、移動、聯通等通訊公司聚集有大量服務器、存儲設備、網絡設備及配套UPS。電源配電柜為該些設備分配電能，并智能監測、顯示各項必要參數，保證設備運行。

1.7.2政府機關

政府機關是國家權力機關的執行機關，其有大量數據需要存儲、處理，穩定的配電系統能保證設備的正常運行。電源配電柜在政府機關中有著重要的作用及廣泛應用。

1.7.3金融中心

金融中心是商品貨幣的運行中處于中心地位的金融市場。有大量的金融數據需要存儲、處理、傳輸、交換和集中處理，在各數據機房中都需要電源配電柜。
