煙臺航天德魯科技節能有限公司       韓傳忠

煙臺大學      喬玲敏

摘   要：分布式變頻集中供熱系統作為一種新的供熱系統運行方式，由于其在節能、調節方面的明顯優勢，在我國集中供熱系統中得到了越來越多的應用，特別是在改造工程中。然而，分布式變頻集中供熱系統必須以可靠穩定的自動控制為基礎，本文以實際工程為例，分析集中供熱系統末端用戶特點，自動控制系統目標，控制策略，自動控制系統框架。并對應用自動控制系統后的供熱運行情況和效果進行分析，以說明自動控制系統在分布式變頻集中供熱系統的重要作用。

關鍵詞：分布式變頻；集中供熱；自動控制

       1   供熱系統概述

       該集中供熱系統采用分布式變頻技術，下設52個換熱站，每個換熱站均設有一級網分布變頻泵，承擔換熱站內一次側阻力和本站與鍋爐房之間管網阻力；熱源側設置熱源循環泵，承擔鍋爐房內阻力（包括鍋爐阻力和鍋爐房內管線阻力）。熱源側設置連通管，使熱源側循環泵與一級網分布泵的控制相互獨立，互不干擾^[1]。熱源側設有兩臺40t和一臺100t燃煤鍋爐，供暖初期和末期，熱負荷較低，由100t燃煤鍋爐為整個系統提供熱量，供暖中期，隨著熱負荷的增加，相應的再投入兩臺40t的燃煤鍋爐共同為整個系統提供熱量。該供熱系統原理如圖1。

圖1   分布式變頻集中供熱系統原理圖

       2   系統控制目標

       系統的最終控制目標是實現按需所供，按需所供是指用戶需要多少熱量，系統就提供多少熱量，既不多供也不少供，將系統的損耗降低到最少。用戶的需熱量是指在一定室外溫度下，為了達到室內設計溫度，需要提供的熱量，因此室內溫度可以反應供熱系統是否實現了按需所供，然而全面、準確地測量所有建筑物的室內溫度是不現實的，所以只能通過與室內溫度關聯的其它參數作為控制目標。當熱網在穩定狀態下運行時，熱源的供熱量等于散熱設備的放熱量，同時也等于供暖用戶的熱負荷。散熱設備采用散熱器時可以得到的熱平衡方程^[2]。

       式中：K為散熱器的傳熱系數（W/(m²·℃)）；F散熱器的傳熱面積（m²）；q為建筑物的體積熱指標（W/(m³·℃)）；V為建筑物的體積（m³）；t_n為室內溫度（℃）；t_w為室外溫度（℃）；t_pj為散熱器內熱媒平均溫度（℃）；G為供暖用戶的循環水量（kg/s）；c為熱水的質量比熱（4187J/(kg·℃)）；t_g為二級網熱水供水溫度（℃）；t_h為二級網熱水回水溫度（℃）。

       散熱器為自然對流放熱，它的傳熱系數具有K=a(t_pj -t_n)b的形式。則公式（1）可以改寫為：

       對整個供暖系統而言，可近似的認為：t_pj =(t_g +t_h)/2。對于某個換熱站而言，所供熱區域建筑的a、F、q、V、b、tn均為定值，可以建立在不同t_w下相應的t_pj，系統通過控制用戶供回水平均溫度，實現按需所供。

       3   系統控制策略

       3.1   一級網分布泵控制

       根據二級網（用戶側）供回水平均溫度控制一級網分布泵頻率，使二級網供回水平均溫度滿足當前室外溫度下用戶的需熱量要求。為了滿足供熱的穩定、安全運行，對每次供熱量（流量）的調整幅度進行必要的限制，再輔以相應邊界條件及報警設置確保系統安全運行。

       3.2   二級網循環泵控制

       該地區居民供熱收費標準還是按照面積收費，這樣就導致了居民對供熱追求目標是“多多益善”，戶內的調節閥門總是保持在最大開度狀態，供暖過程中，供暖用戶和非供暖用戶的數量已經基本確定。綜合上述，可以得出末端用戶的阻力特性系數不會發生太大變化，這樣導致不能通過壓差控制二級網循環泵^[3]，本系統采用溫差控制二級網循環泵頻率，通過優化溫差，來控制二級網循環泵頻率。在供熱量一定的情況下，如果直接以二級網供回水溫差控制二級網變頻水泵，由于二級網回水溫度存在很大的滯后性，加上因流量變化而引起的溫差變化，必然導致供回水平均溫度變化，而二級網供水平均溫度變化又會引起一級網分布泵的變化，反之亦然，一級網分布泵的變化也會引起二級網循環泵的變化。一級網分布泵和二級網循環泵的耦合以及回水溫度的大滯后，大大增加了控制的難度。根據公式2可知，當供回水溫差為定值時，可以建立不同室外溫度下相應的二級網循環水泵流量，根據循環水泵相似定律^[3]，可以得到循環水泵的實際運行頻率。通過此種控制方式可以控制二級網供回水溫差在要求范圍內，使二級網流量、頻率在一定幅度范圍內跟隨一級網熱量而變化，從而到達節能運行的目的。

       3.2   熱源側控制

       通過負荷預測模型，對當前以及未來一段時間的負荷進行預測，確定熱源供熱溫度，保證熱源最低供熱溫度且不超過最高供熱溫度。在最低供熱溫度下，當熱負荷繼續降低，熱源回水溫度升高到上限時，在保證熱源最低供熱溫度的前提下，適當降低熱源循環泵頻率，使熱源高效安全的運行；在最低供熱溫度并且熱源循環泵運行頻率已降低到最低時，如果熱負荷增加，熱源回水溫度降低到下限時，適當提高鍋爐循環泵頻率，并保證鍋爐最低供熱溫度。

       4   自動控制系統設計

       自動控制系統架構如圖2所示，從結構上劃分主要包括：現場節能自動控制系統、通訊網絡、遠程集中控制管理中心三部分。

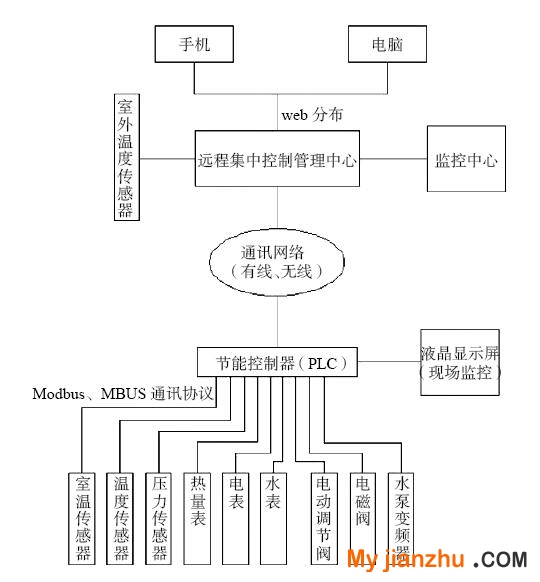

圖2   自動控制系統框架

       現場節能控制系統由節能控制器（PLC）、溫度變送器、壓力變送器、室溫傳感器、變頻器、熱表、水表、電表等組成（見圖3）。現場節能控制系統向下可以通過Modbus、MBUS有線通訊協議以及Zigbee無線通訊協議采集現場中溫度變送器、壓力變送器、水表、電表、熱量表的數據；向上通過通信網絡給遠程集中控制管理中心上傳數據。現場節能控制系統既可以現場控制水泵變頻器、電動調節閥、電磁閥等設備，又可以接受遠程集中控制管理中心命令來控制現場設備。

圖3   現場節能控制系統原理圖

       遠程集中控制管理中心將各個現場節能控制系統上傳的數據進行監測和存儲，如果有任何異常，將產生報警，并推送到供熱系統操作員站，以便他們及時處理。遠程集中控制管理中心通過對實時和歷史數據的處理、挖掘，分析出各個換熱站在不同室外溫度下的供熱特性，實時修正負荷預測模型，并根據室外溫度，下發給各個換熱站現場節能控制系統指令，實現各個換熱站的按需所供。遠程集中控制管理中心還具有能耗統計功能，對各個換熱站、某段時間的分類分項能耗進行統計、分析、對比、打印等。

       為了使供熱系統的監控更加便捷，對自動控制系統進行Web發布，這樣系統操作員可以用任何一臺普通電腦或手機，通過互聯網服務器，在普通瀏覽器中管理各能源站及熱力站。

       5   運行效果分析

       投入自動控制系統后，某換熱站1月份運行數據見表1，二級網供回水平均溫度、二級網供回水溫差、室內溫度與室外溫度關系見圖4。

表1   某換熱站1月份運行數據

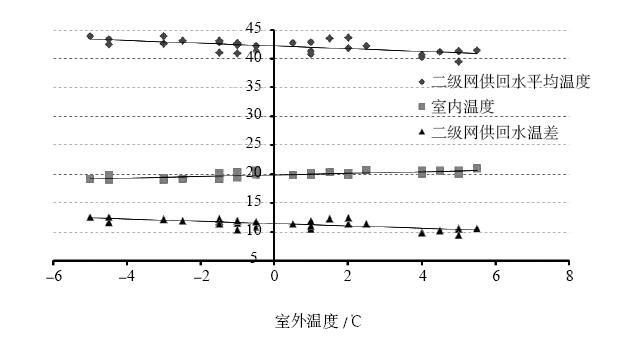

圖4   二級網供回水平均溫度、溫差與室外溫度關系

       通過圖4可以看出，加入自控系統后，系統運行非常穩定，二級網供回水溫差維持在10~12℃，室內溫度維持在20℃左右，滿足了熱用戶舒適性和節能性要求。負荷預測模型很好的反映了室外溫度與供回水平均溫度的關系，實現了按需所供。

       6   總結

       分布式變頻集中供熱系統之所以能夠降低管網輸配能耗、減少管網的水力失調、提高水力穩定性，是因為分布式變頻集中供熱系統能夠?qū)崿F(xiàn)壓力和流量的按需所供，解決了管網系統中資用壓力與用戶實際需求壓力不匹配的問題，減少了調節閥門造成的管網能量損耗和因水力失調導致的熱力失調。

       分布式變頻集中供熱系統的按需所供，除了在系統工藝方面的設計要求外，最重要的是要有穩定可靠的自動控制。自動控制系統以按需所供為目的，最大化的減少系統能量損耗，在系統的節能、提高能源效率方面有著非常重要的作用
自動控制系統通過遠程集中控制管理中心，實現對全部能源站、換熱站的遠程監控，全網平衡控制，無人值守控制及能耗統計等功能。實現從能源數據采集——過程監控——能耗分析——能耗管理等全過程的自動化、高效化、科學化管理，提升了整體能源管理水平。

參考文獻

       [1] 孫海霞，李德英.分布式變頻調節系統的工程應用[J].供熱制冷，2012,(10):68–70.

       [2] 賀平，孫剛，王飛，等.供熱工程(第四版)[M].北京:中國建筑工業出版社，2009.

       [3] 蔡增基，龍?zhí)煊?流體力學泵與風機(第5版)[M].北京:中國建筑工業出版社，2009.

備注：本文收錄于《建筑環境與能源》2017年3月刊總第3期。
