北京工業大學建筑工程學院      董啟偉   李炎鋒   李俊梅   李嘉欣   李云飛   徐晨亮

摘   要：與單點進出型地下道路相比，由于存在多個分流和合流匝道，多點進出型的復雜地下道路在隧道內的空氣流速、煙氣擴散等方面會呈現復雜的形態。本文借助通風模擬軟件IDA RTV對某多點進出城市地下道路原有的通風排煙策略進行模擬評估，并對通風效果不好的方案進行優化分析，減少風機開啟臺數，確定了隧道三種工況下的風機開啟策略，并對匝道風機開啟對于主路風速的影響進行研究。研究表明，分區段排煙時，區段內的射流風機全部開啟，這種運行模式不合理，導致豎井下游風速過大，匝道風機的開啟對于主路風速具有一定的影響，在進行通風防排煙設計時應充分考慮匝道位置及匝道風機的開啟方式，分區段排煙時，可采用逆向開啟豎井下游風機的方式將煙氣更有效的通過豎井排出。該結果為其他復雜地下道路的通風排煙設計提供理論與依據。

關鍵詞：分流和合流匝道；多點進出城市地下道路；通風排煙策略

       0   引言

       作為隧道的一種，城市地下道路有一般隧道的特性，但也有其特殊的方面。例如交通量大，縱坡多、坡度大，岔路、彎道等結構較復雜的路段多，使得隧道內的通風排煙氣流組織相對困難，通風及排煙效果難以控制。并且與長大隧道和水底隧道的火災研究相比，城市地下道路出現的時間較晚，且出現的規模和影響層次遠不及前者，因此，對其火災安全研究投入不足，對其內部火災及煙氣蔓延的特殊性缺乏認識。發達國家在城市地下道路火災研究方面較早，英國的Carvel^[1-3]、日本的Kurioka等^[4]對縱向風速及隧道結構對車輛熱釋放率和火災特性的影響進行了研究。Vauquelin等人則對對半橫向排煙的排煙特性及影響因素進行了小尺寸的實驗研究^[5-6]。

       和國外相比，我國對于城市地下道路的研究開展的較少。姜學鵬，劉琪[7]等人利用FDS5.0模擬軟件，在 《隧道集中排煙口間距的多目標決策分析》一文中研究了集中排煙量、機械補風風速、等因素對集中排煙效果的影響。袁建平[8] 在《城市隧道火災組合式排煙特性研究》利用1/20小尺寸模型實驗對城市隧道火災組合通風排煙方式下的排煙特性進行了研究，對不同縱向風速和不同排煙量下溫度和煙氣實驗結果進行了分析。現階段，由于對城市地下道路內部火災及煙氣蔓延的特殊性缺乏認識，主要通過性能化方法來解決其防火設計問題^[9-13]。但性能化設計中以火災點下游車輛能以大于臨界風速的速度不斷遠離火源和煙氣的假設設計的縱向煙氣控制系統能否適應擁堵的城市地下道路還是個疑問，性能化設計盡管可以針對具體工程提出經濟合理的防火設計方案，但并不能從根本上解決城市地下道路的火災安全問題。本文借助通風模擬軟件IDA RTV對某多點進出城市地下道路原有的通風排煙策略進行模擬評估，并對通風效果不好的方案進行優化分析，確定風機開啟策略，并對匝道風機開啟對于主路風速的影響進行研究。

       1   工程概況

       某城市地下道路通風設計段全4685m，分兩期建設，一期通風設計段長2660m，二期通風設計時段長2025m，隧道性質為城市主干道。該地下道路主線隧道設置2座火災排煙專用豎井，將全線4685m隧道劃分為3個排煙區段，以減少排煙距離，有助于人員疏散及火災救援。火災工況時，開啟豎井內軸流風機排煙，分區段射流風機進行輔助排煙。

       2   IDA RTV軟件介紹

       IDA Road Tunnel Ventilation (RTV)是瑞典EQUA Simulation AB使用Modelica語言開發的模塊化隧道通風模擬軟件，核心求解器IDA Solver能求解模塊化的微分代數方程組。程序使用集總參數模型，在每段隧道模塊內參數以平均量表達。利用整個隧道的空氣質量流和全壓的平衡關系，以及穩態流動能量方程，求解每段隧道的風流參數。主要方程包括每段隧道的全壓差平衡方程、通風豎井的壓力損失（或升壓）方程、隧道分流與合流的局部阻力損失方程、隧道出入口的風壓差方程、每段隧道的熱平衡方程、壁面導熱方程和火源模型等。

       3   工況設計

       模擬工況1：沿行車方向第二座豎井下游（區段1）發生火災時（如圖1），區段1內射流風機正向運轉以滿足排煙臨界風速，第2座豎井送風，煙氣由出洞口排出。

圖1   區段1排煙示意圖

       模擬工況2： 沿行車方向區段2，即兩座豎井之間發生火災時（如圖2），區段2內射流風機正向運轉以滿足排煙臨界風速，第1座豎井送風，第2豎井就近將煙氣排出。

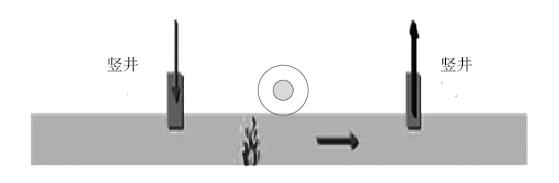

圖2   區段2排煙示意圖

       模擬工況3：沿行車方向第一座豎井上游（設為區段3）發生火災時（如圖3），區段3內射流風機正向運轉以滿足排煙臨界風速，第1座豎井內排煙風機開啟就近將煙氣排出。

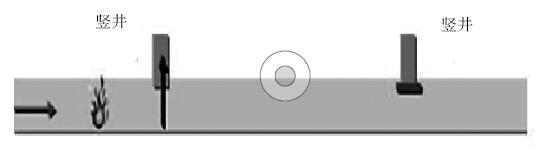

圖3   區段3排煙示意圖

       4   模擬結果分析

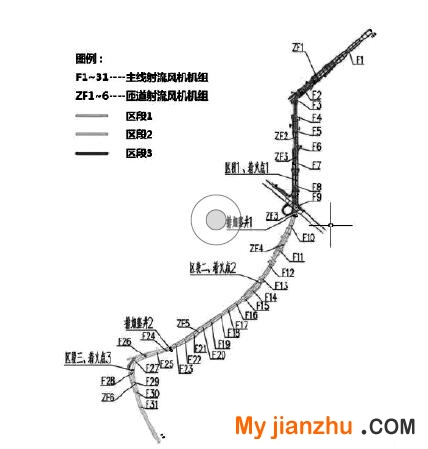

圖4   射流風機布置示意圖

       模擬工況1：區段1內發生火災

     （1）運行工況1.1：設計運行模式，豎井2送風，區段1內射流風機全開，匝道風機進送出排。

     （2）運行工況1.2：設計運行模式，豎井2送風，區段1內射流風機全開，匝道風機停止運行。

       各工況下火源附近的風速、豎井處向下游的風速見表1。

表1   模擬工況1各運行工況火源附近的風速

       由上表可以看出，與模式1.1相比，匝道風機停止運行時，火源附近的風速變化不大，風速大于臨界風速（臨界風速取3.3m/s,以下均相同），說明煙氣逆流得到了控制，火源下游風速較工況1.1有所增加，煙氣的排出效率有所提高，此工況下的煙氣控制效果優于模式1.1。此模式應為火災發生在區段1的風機最佳運行模式。

       模擬工況2：區段2內發生火災

     （1）運行工況2.1：設計運行模式，豎井2送風，豎井1排煙，區段2內射流風機全開，匝道風機進送出排。

     （2）運行工況2.2：豎井2送風，豎井1排煙，區段2內射流風機全開，匝道風機停止運行。

     （3）運行工況2.3：豎井2送風，豎井1排煙，區段2內射流風機運行的數目減少一半，F(xiàn)10、F12、F16、F18、F20、F22開啟，區段1內射流風機機組F7逆向開啟，匝道風機進送出排。

     （4）運行工況2.4：豎井2送風，豎井1排煙，區段2內射流風機運行的數目減少一半，F(xiàn)10、F12、F16、F18、F20、F22開啟，區段1內射流風機機組F7逆向開啟，匝道風機停止運行。

       各工況下火源附近的風速、豎井處向下游的風速見表2。

表2   模擬工況2各運行工況火源附近的風速、豎井處向下游的風速

       比較以上4種運行工況可以發現，前兩種工況隧道內風速過大，且排煙豎井排煙效率低。當減少風機運行數目，并逆轉排煙風機下游風機后，隧道內的風速降低，由于模式2.4排煙效率高，火源附近風速較接近設計臨界風速，因此，區段2發生火災時，運行2.4模式，煙氣控制效果好。

       模擬工況3：區段3內發生火災

     （1）運行工況3.1：設計運行模式，區段3內射流風機全開，匝道風機進送出排。

     （2）運行工況3.2：區段3內射流風機全開，匝道風機關閉。

     （3）運行工況3.3：區段3內除射流風機機組火源附近F28外全部開啟，區段2射流風機機組F21、F23逆向開啟，匝道風機進送出排。

     （4）運行工況3.4：區段3內除射流風機機組火源附近F28外全部開啟，區段2射流風機機組F21、F23逆向開啟，匝道風機不運行。

       各工況下火源附近的風速、豎井處向下游的風速見表3。

表3   模擬工況3各運行工況火源附近的風速、豎井處向下游的風速

       比較4個風機運行方案可以看出，工況3.4運行模式下，較接近設計工況，且排煙效率高，因此，區段3中部發生火災時，風機可按工況3.4模式運行，即火源附近射流風機停止運行，豎井下游兩組風機逆轉送風，而匝道風機停止運行。

       5   結論

       通過對以上通風設計方案進行模擬評估可以發現：

     （1）分區段排煙時，區段內的射流風機全部開啟，這種運行模式不合理，導致豎井下游風速過大，煙氣過度擴散，豎井排煙效率不高，嚴重影響煙氣的順利排出。

     （2）匝道風機的開啟對于主路風速具有一定的影響，在進行通風防排煙設計時應充分考慮匝道位置及匝道風機的開啟方式。

     （3）分區段排煙時，可采用逆向開啟豎井下游風機的方式將煙氣更有效的通過豎井排出。

參考文獻

       [1] Carvel R O,Beard A N,Jowitt P W.The influence of tunnel geometry and ventilation on the heat release rate of fire[J].Fire Technology，2004,40 (1):5–26．

       [2] Carvel R O,Beard A N,Jowitt P W,Drysdale D D.Variation of heat release rate with forced longitudinal ventilation for vehicle fires in tunnels[J].Fire Safety Journal,2001,36:569–96.

       [3] Carvel R O,Beard A N,Jowitt P W.The influence of longitudinal ventilation systems of fires in tunnels[J]. Tunnelling and Underground Technology,2001,16:3–21．

       [4] Hitoshi K, Yasushi O, Hiroomi S. Fire properties in near filled of square fire sources with longitudinal ventilation in tunnels[J].Fire safety Journal，2003,38:319–340．

       [5] Vauquelin O,Megret O.Smoke extraction experiments in case of fire in a tunnel[J].Fire Safety Journal,2002,37:525–533.

       [6] Vauquelin O,Telle D.Definition and experimental evaluation of the smoke ‘confinement velocity’ in tunnel fires[J]. Fire Safety Journal,2005,40:320–330．

       [7] 劉琪, 姜學鵬, 蔡崇慶.  隧道集中排煙口間距的多目標決策分析[J]. 安全與環境學報,2013,(02):214–218.

       [8] 袁建平, 方正, 唐智, 等. 城市隧道火災組合式排煙特性研究[J]. 武漢大學學報(工學版),2010,(06):738–742.

       [9] 李磊, 劉文利, 唐海, 等，北京奧林匹克公園地下交通聯系通道性能化防火設計研究，科技導報2008，26(15):41–46.

       [10] 李磊, 劉文利, 肖澤南, 等，金融街地下車行系統消防安全性能化設計評估，消防技術與產品信息，2004,1: 4–7.

       [11] 華高英, 王偉, 甘甜, 等北京市CBD地下交通聯系隧道火災煙氣控制研究，暖通空調，2010,40(12):75–79.

       [12] 華高英, 城市地下交通聯系隧道性能化防火設計研究[碩士學位論文]，北京工業大學，2009.

       [13] 姜學鵬, 徐志勝, 黃益良, 等. 蘇州火車站地下交通聯系通道火災煙控方案的性能，科技導報,2009,27(9):77–82.

備注：本文收錄于《建筑環境與能源》2017年5月刊總第5期。
