上海理工大學 張玉潔  王昕  堵光耀  許宇坤

    【摘  要】大空間室內高溫?zé)嵩串a(chǎn)生的熱羽流對噴口側送的分層空調氣流組織形式有著不容忽視的影響作用，在現有熱羽流與冷射流相互作用理論分析及機理研究的基礎上，設計并搭建大空間全尺寸流場測量系統，分析了不同熱源功率產生的熱羽流對非等溫射流的影響。研究表明：該實驗系統可實現對流場的準確、直觀的全場測量，可用于更多工況下流場速度的測量；熱源的存在會對非等溫射流流場產生在一定程度上的影響，熱源功率越大，熱羽流對射流流場破壞程度越明顯。

    【關鍵詞】水平射流；熱羽流：PIV；流場測量

    隨著國民經濟的迅猛增長，滿足人們生產生活的高大空間建筑也越來越多，建筑能耗的增加、人們對室內環境與空氣品質的要求日益提高，使得室內空調氣流組織的合理設計愈發重要。如何實現空調送風以最為合理的方式送入室內，既要滿足舒適性要求又要達到節能目的，值得進行一番探討。目前高大空間夏季工況下普遍采用分層空調的來滿足人員居留區舒適性要求，實現溫度的合理分層以避免不必要的能耗，噴口側送的氣流組織形式是分層空調應用較為廣泛的一種形式^[1-2] 。值得注意的是在實際工程中對于此種氣流組織形式大多是套用半經驗射流公式進行計算，而這種計算方法并未考慮室內熱源產生的影響^[3] ，對于設備發熱量大、人員較多的場所^[5-6]熱源在豎直方向上產生的熱羽流對空調送風的影響是不容忽視的^[4] 。若使用原有的氣流組織計算不利于氣流組織的分布，很難達到節能的效果。

    上海理工大學暖通研究所大空間課題組^[7-9]在多種大空間建筑進行經過多次室內熱環境現場實測后發現，熱源在其正上方由于浮升力產生的豎向熱羽流運動會改變冷射流既定的運動軌跡，導致冷射流無法按設計要求到達設計工作區域。因此探討熱羽流對非等溫射流流場的影響顯得尤為重要，通過筆者大量搜索文獻發現，關于大空間熱羽流對冷射流的影響研究仍處于初步階段。國內外學者曾采用解析分析、數值模擬等方法對于兩者的相互作用運動機理進行討論^[10-15] ，實驗方面多是采用鹽水模型實驗^[16-18]來研究流動現象，但此種方法無法對流場進行直觀定量的研究。筆者嘗試在前人理論研究基礎上，利用氣態縮尺實驗臺，搭建大尺寸2D-PIV流場測量系統，對基于不同熱量熱源產生的羽流作用下的大空間水平射流運動速度場進行實驗研究，為建立有熱羽流作用下的側送下回噴口送風氣流組織設計方法提供實驗方法和數據。

1 大尺寸2D-PIV測量系統設計思路

    粒子圖像測速技術（PIV）作為一種非接觸測量、可顯示流場的新型先進的速度測量方法，近年來廣泛應用于流體動力學研究^[19] ，但由于拍攝面積受限，幾乎都只用于小范圍的拍攝。在氣態實驗臺中噴口射流斷面橫向可達2500mm，縱向1000mm，受實驗臺內部空間及PIV系統硬件條件限制，現有設備條件僅能實現的最大測量范圍為400mm×400mm，為得到羽流作用下的非等溫射流流場準確、直觀的全場信息，需擴大PIV測量范圍，實現在不同目標位置的PIV拍攝測量，以得到大范圍高精度的流場信息，進一步探究羽流作用下的非等溫射流運動特性。本研究將所測量截面劃分為多個局部測量子區域，按照事先設定的測量子區域，分塊逐張拍攝，最后將逐一拍攝得到的子區域處理得到其時均流場信息，通過拼接得到整體的時均流場。圖2為噴口斷面流場PIV拼接測量子區域劃分示例，噴口斷面流場共被分為圖中編號1-24共24個子區域，子區域范圍均為400mm×350mm，拼接后相鄰兩個子區域重合范圍為20mm，尺寸標記詳見圖1。借助精確定位的電導軌，移動PIV激光器發射口鏡組及CCD相機，使其對準每個子區域中心進行精準拍攝測量。各個子區域測量之后利用后處理軟件及拼接技術對流場圖像進行拼接，最終得到精確的全尺寸流場信息。

2 實驗裝置系統設計與搭建

    2.1 氣態縮尺實驗室

    本實驗是在文獻[20]中的模型試驗基礎上進行。實驗室與原型以1：4的幾何比例設計搭建，內部空間尺寸為4.9m×3.5m×2.5m(L×W×H)，氣流組織形式為噴口側送下部回風，空調系統布置圖如圖1所示，在此不做詳述。

    為準確模擬噴口射流的出流特征，實驗室的送風噴口模型使用3D打印的標準文丘里噴嘴模擬噴口^[21] ，模型噴口距地面1m，噴口形式如圖3。室內熱羽流由草坪燈^[22]模擬得到，定制草坪燈燈罩固定模擬點源熱羽流作用下的受迫羽流，草坪燈示意圖及實物圖如圖4。燈芯采用低電壓鹵鎢燈并配相應的變壓器，可滿足不同工況熱源強度需求。

    2.2 流場測量系統

    結合氣態縮尺實驗臺條件，根據第一節提到的設計思路，設計并搭建PIV測量系統、電動導軌系統及自控系統等。實驗系統的室內布局三維圖及平面示意圖如圖5所示。黃色部分為目標拍攝區域，淡藍色標記處為電動導軌，其余各部分部件及尺寸均已標注。

    a.PIV測速系統

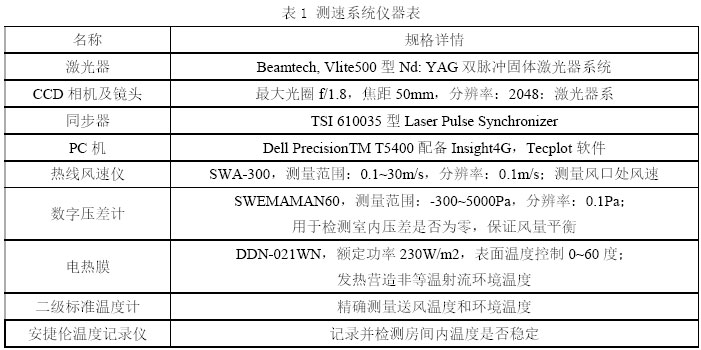

    實驗使用的PIV測速系統從美國TSI公司購置，由Nd: YAG雙脈沖固體激光器、CCD相機及同步器等組成。本實驗所用的激光發射器發射鏡組由兩段導光臂組成，每段長約0.8米，從激光入口到出口共有7段可自由轉動的節點連接，可以實現在激光器主體不發生移動的前提下，改變激光發射器發射出口鏡組的位置，實現不同位置的激光照射。表1為測速系統主要儀器表。

    b.可移動電導軌系統

    為實現相機與激光器的精確移動，分別為激光器發射出口鏡組及CCD相機各定制咦套XY雙軸電動導軌模，以分別實現其在水平方向（X軸）及垂直方向（Y軸）上的精確移動。導軌采用WBD-TL-4080同步直線模組。通過自行裝配的電機、驅動器、控制器、限位開關等部件對導軌上面的滑塊進行聯動控制。

    相機部分，橫向滑臺設計可移動有效長度為1900mm，豎向?yàn)?00mm，激光器發射出口鏡組部分，橫向滑臺設計可移動有效長度為1900mm，豎向滑臺可移動有效長度為850mm，橫向?qū)к壸骷芸仗幚恚瑸楸ＷC激光器發射鏡組移動過程中的穩定性，防止導軌因自重及豎向牽引力產生扭曲，采用雙滑塊模式。為避免垂直導軌阻礙水平送風射流運動，為激光發射器發射出口鏡組與滑塊的連接處設計制作特定加工件，以加長噴口送風斷面與垂直導軌斷面間的距離，盡可能的減少垂直導軌對送風射流的影響。并對各部分進行加固及調平處理。圖6電動導軌系統示意圖圖。

    c.自控移動系統

    為確保實驗室內流場的穩定性，本實驗需要制作一套可精確定位的電導軌自動控制移動系統，以實現實驗室內無人化操作，實現移動距離、坐標位置可視，移動速度大小、方向可變。通過在實驗室外控制電動導軌上的4個電機，控制兩組導軌滑塊的移動，進而對相機和激光發射器發射出口鏡組進行精確定位。在控制器的可視化界面中輸入移動速度、移動距離、限位開關設定、轉角與導軌直線距離相關轉化系數等一系列數字信號進行設置，實驗時在控制器上輸入移動距離，當接收到控制信號時，驅動器驅動86閉環步進電機進行運轉，電機與聯軸器聯動，實現軸向轉動與齒輪皮條直線傳動的切換，導軌上滑塊與齒輪皮條直接相連，從而實現激光發射器發射出口鏡組與相機隨電動導軌上的滑塊移動而移動。

    除此三個系統外，實驗采用紅外激光儀、定位靶板、水平尺以及軟件檢測等聯合對整個裝置進行校核，以確保整個實驗裝置的精度達到設計要求。

    2.3 實驗方案概述

    PIV測量原理示意圖如圖7所示，紅色陰影區域?yàn)榕臄z區域，在本實驗中經過多次調試得出當激光器片光源透鏡組距噴口水平距離為850mm、CCD相機鏡頭所在平面距拍攝斷面垂直距離為1000mm、CCD相機鏡頭正對片光源光腰位置時，拍攝區域顯示效果最佳。

    PIV激光器主機放置在縮尺模型實驗室內部噴口射流主流區外部區域，以避免設備本身對流場的影響，片光源透鏡組發射口正對噴口中心，通過電動導軌系統的移動，改變激光器照射區域位置，使得每個子區域的所處的光照區域均為同一區域，以保證拍攝區域示蹤粒子圖像亮度的一致性。舞臺煙霧機充注以1：3比例配置的甘油與水混合液，產生平均粒徑為4μm的煙霧液滴作為示蹤粒子，為能較好得捕捉熱羽流部分的流場信息，在空調系統進風口處，以香煙產生的煙塵輔助發塵。

    在進行噴口射流軸心斷面流場測量實驗時，首先打開空調系統，開啟電熱膜系統，并通入示蹤粒子，拍攝噴口處流場，并進行時均化處理，計算其速度是否為設定工況的送風速度，若不是，通過閥門進行調節。本實驗設置6個小時穩定時間，系統運行穩定后，通入示蹤粒子，粒子濃度達到穩定后，通過自控系統調節相機及激光器位置，對子區域1至24逐一拍攝，一直循環4次為止。值得注意的是，在研究水平單股非等溫射流時，被研究的送風噴口左右兩邊的噴口均關閉，防止對射流產生影響。

    在一個工況實驗完成后，對該工況下的每個子區域拍攝所得的圖像進行處理。本實驗將射流噴口、熱源表面以及拍攝房間內壁面和激光導光臂等出現在拍攝區域中的物體進行了涂黑處理，以配合軟件的背景降噪處理。為了提高圖像數據計算的精確性，采用Insight4G軟件內置的快速傅立葉變換算法進行互相關計算。采用Tecplot軟件對每個子區域?qū)?yīng)的所有采樣圖像數據進行均值處理后，用Excel對圖像的dat.文件進行數據拼接處理，最終得到完整流場的速度分布圖。

3 實驗工況

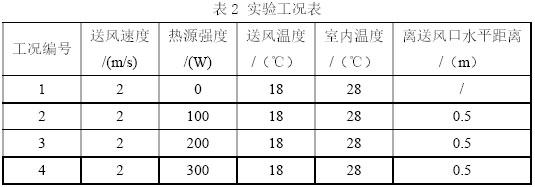

    在本實驗中筆者針對非等溫射流及熱羽流選取了多種不同的實驗工況進行測量，以研究不同工況下熱羽流對非等溫水平射流流場影響的變化規律。氣態縮尺實驗的原型廠房設計夏季冷負荷為32kW，縮尺模型冷負荷為1kW，本實驗僅研究熱羽流對單股射流的影響，而實驗原型中噴口數量為10，故設定點熱源熱量Q=100W的熱羽流作為基礎工況，同時在設計計算中集中熱源產生的冷負荷在負荷計算中所占比例較大，因此選定熱源功率在100~300W之間進行研究，實驗工況如下表2所示。

4 實驗結果及分析

    4.1 非等溫射流軸心速度理論及實驗結果分析

    圖8為工況1室內非等溫水平射流速度場分布云圖及矢量圖，其中X、Z分別表示距離噴口水平和垂直距離，圖9為該工況下流場等速度線圖，紅線所示為軸心運動軌跡線。已知射流理論中，非等溫水平射流軸心偏移無量綱軌跡方程為[13]：



    其中：y--射流軸心豎向偏移量，m；

            do--噴口直徑，m；

            x--水平射程，m；

            a--噴口紊流系數。

    單股水平非等溫射流從噴口處以一定的初速度進入到空間環境中后，一方面受到慣性力的作用繼續向前運動，并且不斷卷吸周圍流體介質，速度分布不斷擴散；另一方面由于受到的重力和浮力的不平衡，其運動軌跡在豎直方向上向下發生偏轉，射流沿軸心軌跡不斷向徑向及法向擴展。

    將工況1的單股非等溫水平射流軸心軌跡實驗值與理論值進行對比，并做出對比圖（圖10）可看出，兩者運動軌跡吻合良好。射流末端出現的差異來自于回風口回流及房間尺寸的影響。經分析，該實驗系統滿足設計要求。

    4.2 不同熱源強度下非等溫射流流場測量實驗結果分析

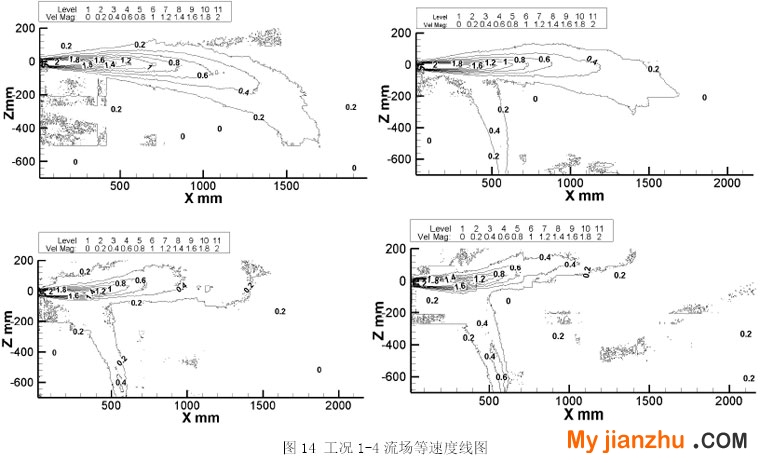

    圖11~圖13為不同熱源強度下室內非等溫射流速度場分布云圖、矢量圖，圖14為工況1-4流場等速度線圖。結合圖11-14，通過對比對熱羽流作用下的非等溫水平射流做定性定量分析。

    相比于無熱源單股非等溫水平射流流場，觀察2-4三個工況速度分布圖可知，改變熱源強度，同一送風速度形成的氣流模式有一定的相似性，隨熱源強度增加，浮力影響逐漸增大，實驗室底部空氣流動出現急劇變化。在水平方向0~0.5之間，射流軸心軌跡基本相同，在100W熱源作用下，射流形態無較大變化，但在射流末端x=1.5mm處速度衰減較快，射流水平射程縮短11%；200W熱源工況下，射流在與羽流相互作用之后，射流軸心軌跡有較大變化，射流在熱羽流作用下抬升明顯，使其無法按照設定向下運動，射流作用范圍減小，水平射程縮短30%；300W熱源工況下，熱羽流對冷射流抬升作用顯著，相互作用后垂直方向上速度均向上發展，原射流軌跡被完全破壞。

5 結論

    （1）首次采用PIV測速系統在氣態實驗臺上對熱羽流影響下的非等溫射流流場進行測速，實驗中進行了不同工況的PIV測量，總結出一系列有效的系統調試方法，例如將示蹤粒子均勻持續得送入實驗臺房間內部的處理方法，PIV系統工作電壓及拍攝時間間隔的設置方法等，為今后其他此類課題研究提供一定的參考，也為課題組后續研究提供了技術支持；

    （2）PIV測量可實現全場、瞬態測量。由實驗結果及質量來看，得到的實驗結果圖均具有直觀、清晰的特點，本實驗的擴大PIV測量范圍設計切實可行；

    （3）本實驗?zāi)壳翱蓪?shí)現2.2m*1.0m范圍內的PIV測量，水平、豎直方向分速度及總速度具有均勻良好的顯示效果，拍攝范圍內任意點流速、渦量等信息均能得到；

    （4）所搭建的實驗系統可用于后續對多種工況下熱羽流作用下的非等溫射流流場進行定性定量研究。

參考文獻：

    [1] Gu Xianliang, Han Weiping, Zhao Jianing, Gao Fusheng. A research of the calculating method for the jets in large spaces [J]. Heating Ventilating & Air Conditioning, 2009,39(10):128-136
    [2] Gao Jun, Li Xiaodong, Gao Fusheng. A research for the coupling and entraining of the jets with the stratified air-conditioning system in large spaces [J]. Journal of Harbin Institute of Technology, 2004, 36(6):815-818.
    [3] Wang Xin. A research for the motion mechanism and the theoretical model of the coupling ventilation large space buildings [D]. Journal of University of Shanghai for Science and Technology, 2008
    [4] Wang Xin, Huang Chen, Cao Weiwu. The fluid mechanics of ventilation system generated by buoyancy and momentum sources in a single room[J]. Journal of University of Shanghai for Science & Technology, 2009, 31(1):67-71.
    [5] Ji Jie, Li Man, Li Yifan, et al. Transport characteristics of thermal plume driven by turbulent mixing in stairwell[J]. International Journal of Thermal Sciences 89 (2015) 264-271.
    [6] L.J. Li, J. Ji , W.X. Shi , Z.H. Gao. A modified turbulent mixing model with the consideration of heat transfer between hot buoyant plume and sidewalls in a closed stairwell[J]. International Journal of Heat and Mass Transfer 84 (2015) 521-528.
    [7] 富宇瑩,王昕,黃晨,羅行. 羽狀流作用下的非等溫空調射流運動研究[J]. 上海理工大學學報, 2008, 30(4):387-391.
    [8] 王昕,黃晨,曹偉武. 大空間建筑居留區空調射流與室內羽狀氣流作用機理研究[J]. 上海理工大學學報, 2009, 31(1):67-71.
    [9] Wang Xin, Huang Chen, Fu Yuying, Cao Weiwu. Fluid mechanics of ventilation system generated by buoyancy and momentum sources and experiments research[J]. Journal of Harbin Institute of Technology, 2010, 17(4):531-535.
    [10] 馮慧，李安桂.非等溫貼附射流數值模擬[D].西安建筑科技大學學報，2007.
    [11] 周志仁，譚洪衛，潘冬梅. 大空間空調中射流理論的適用性問題研究[J].暖通空調, 2010,40(2):123-127.
    [12] R. Harish, K. Venkatasubbaiah. Numerical simulation of turbulent plume spread in ceiling vented enclosure [J]. European Journal of Mechanics B/Fluids, 2013 , 42 (11) :142-158.
    [13] 代運天，王昕.基于多股熱預留作用下的大空間水平射流運動模型研究[D].上海理工大學，2013.
    [14] Mostafa Esmaeili, Asghar Afshari, Farhad A. Jaberi. Turbulent mixing in non-isothermal jet in crossflow[J]. International Journal of Heat and Mass Transfer, 2015, 89 :1239-1257.
    [15] Wang Xin, Shen Shuren, Du Guangyao, Dai Yuntian. Interaction mechanism model for anon-isothermal air-jet and a buoyant plume-revision[J]. Advances in Mechanical Engineering, 2017 , 9 (6):1-13.
    [16] Hunt GR, Cooper P, Linden PF. Thermal stratification produced by plumes and jets in enclosed spaces[J]. Building & Environment, 2001, 36 (7) :871-882.
    [17] Chen Z D, Li Y, Mahoney J. Natural ventilation in an enclosure induced by a heat source distributed uniformly over a vertical wall[J]. Building & Environment, 2001, 36(4):493-501.
    [18] 梁云, 王昕.大空間豎向熱羽流與橫向冷射流的相互運動液態模型實驗研究[D].上海理工大學, 2013.
    [19] 雷彬. 上送下回送風方式室內空氣流動的2DPIV實驗研究[D]. 西安建筑科技大學, 2009.
    [20] 王歡,黃晨. 基于縮尺模型的大空間下送中回空氣流動研究[D].上海理工大學，2014.
    [21]葉李飛，王昕. 大空間噴口送風分層空調系統對流熱轉移負荷縮尺模型實驗研究[D].上海理工大學，2015.
    [22] Wang Xin, Du Guangyao, Zhang Yujie, et al. Experimental Research on PIV Test of Single Thermal Plume Velocity Distribution with Different Heating Power[J]. Procedia Engineering, 2017, 205:2493-2500.
