武漢科技大學 劉秋新  韋卜方  楊樹  朱傲  郎倩珺

      【摘  要】針對除塵系統風量不穩定、除塵效果不佳的問題，提出孔板+可調閥芯的新式閥體，通過實驗和CFD數值模擬相結合的方法，證明可調孔板可穩定風量，具有良好的調節性能；綜合PID控制和模糊控制的優點，設計管網壓力-可調孔板的控制系統，并通過MATLAB對控制系統進行Simulink仿真，證明了可調孔板采用自適應模糊PID控制能很好地適應除塵系統多變不穩定的特性，維持系統風量穩定，保證除塵效果。

      【關鍵詞】通風工程；除塵系統；孔板；可調閥芯

Abstract：Aiming at the problem of unstable air volume and poor dust removal in the dust removal system, a new valve body with an orifice plate and an adjustable valve core was proposed. Through the combination of experiments and CFD numerical simulation, it was proved that the adjustable orifice plate can stabilize the air volume and has good Adjust the performance; Integrated the advantages of PID control and fuzzy control, design the control system of pipe network pressure-adjustable orifice plate, and carry out Simulink simulation of the control system through MATLAB, which proves that the adjustable orifice plate adopts adaptive fuzzy PID control well To adapt to the volatile characteristics of the dust removal system, maintain system air flow stability and ensure dust removal.
Key words：Ventilation project，Dust removal system，Orifice plate，Adjustable spool

0 引言

      粉塵污染存在于眾多行業，嚴重危害著大氣環境，通風除塵是工業生產中最直接有效、最廣泛的防治粉塵污染手段。通風工程中的除塵系統是一個阻力不平衡系統，調節閥的使用受管道內氣固兩相流的限制，導致風量在除塵系統運行過程中難以平衡和穩定，無法保證除塵效果。目前研究大多采用阻力平衡器、插板閥、多孔節流孔板等平衡流量，但這些閥件都有局限性。結合阻力平衡器結構簡單、易調試、增阻效應明顯等優勢，本文提出節流孔板^[1][2]+調節閥芯^[3]的新型除塵系統風量調節閥結構——可調孔板，作為除塵系統定風量閥，彌補阻力平衡器不可調的缺點，同時兼具風量調節閥的可調性能，對閥體配以自動控制系統，使其適應除塵系統管網壓力波動，實現動態調節，保證系統風量動態穩定與平衡，從而達到良好的除塵效果。

1 物理模型設計

      可調孔板，即在孔板的中心裝設一個可調節圓錐形閥芯，結構如圖1所示。

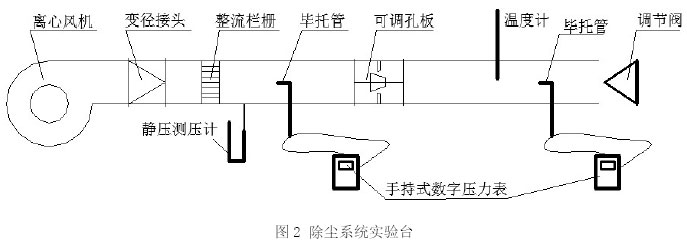

      為穩定除塵系統風量和平衡壓力，需要測試不同壓力波動下可調孔板的穩定性能和阻力性能，實驗系統設計如圖2所示。由于條件限制，除塵系統形式僅選取裝設閥體的管段作為實驗對象，管道中流體直接選取空氣取代除塵系統中的含塵氣體，簡化實驗臺設計。

      實驗采用離心風機作動力源，額定風量1828m³/h，全壓833Pa，管長4m，直徑200cm；通過變動調節閥前后位移來改變系統壓力，模擬除塵系統中壓力波動情況。測試孔設置在孔板前后，在風機出口處設整流欄柵。運用畢托管、壓力表可測管道內流體的靜壓、動壓、全壓，進而算出流動風量，即可分析可調耐磨孔板穩定性能和阻力特性。

2 可調耐磨孔板穩定性實驗

      當閥芯初始位置X0=0.1m，初始風量920m3/h，管網在不同壓力波動下，裝設可調耐磨孔板除塵系統風量實測數據如表1。

      對比閥芯初始位置X0=0.06m，實測數據如表2所示。

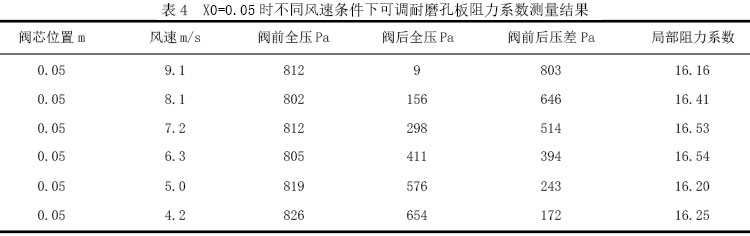

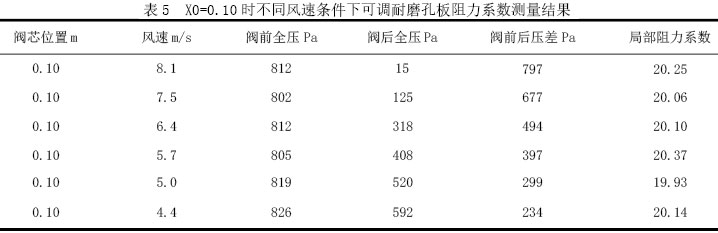

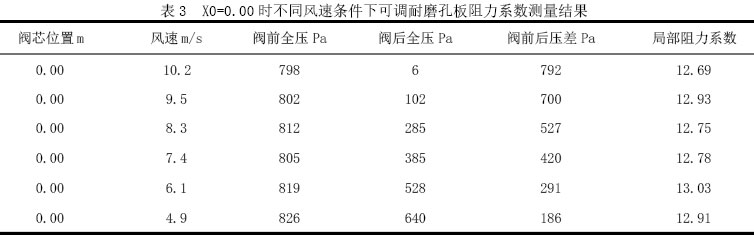

      為得到孔板阻力系數與風速的關系，現測試不同風速下，調節某一閥芯位置，得出可調耐磨孔板阻力系數的變化情況，詳見表3～表5。

      2.1 除塵系統穩定性影響因素

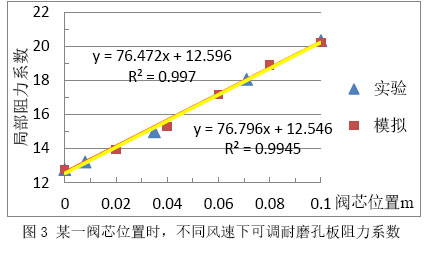

      從表1中數據可以看出，當壓力波動小于350Pa時，風量偏差均小于2%，表明在0～350Pa范圍內，可調耐磨孔板調節性能好。綜合表1和表2，可知在可調耐磨孔板量程范圍內，當系統壓力波動時，調節閥芯位置可實現系統風量穩定，風量偏差都能控制在2%以內，可見可調耐磨孔板調節性能較好。當閥芯處于某一固定位置時，觀察表3～表5，改變流體風速，其局部阻力系數基本恒定在某一數值附近，因此可得可調耐磨孔板的局部阻力系數不隨管道內風速的變化而變化，是閥體本身的物理屬性參數，與風速無關。為驗證其準確性，從圖4中取各線性方程的斜率和截距的平均值分別為76.915、12.518，則可用比例函數y=76.915x+12.518表示上述孔徑的可調耐磨孔板局部阻力系數與閥芯位置的關系，實驗數據計算所得局部阻力系數與模擬計算所得局部阻力系數對比分析如圖3。

      圖中實驗結果擬合曲線與模擬結果擬合曲線基本重合，進一步說明結論的準確性。當除塵系統風19m/s時，其壓損范圍為2770～4377Pa，則其可調節壓力波動絕對值范圍為0～1607Pa，調壓范圍較大。即可調耐磨孔板調節性遠勝于一般耐磨孔板，運用于除塵系統能消除系統大范圍的壓力波動，保證系統阻力平衡和風量穩定。

3 調節性能仿真模擬

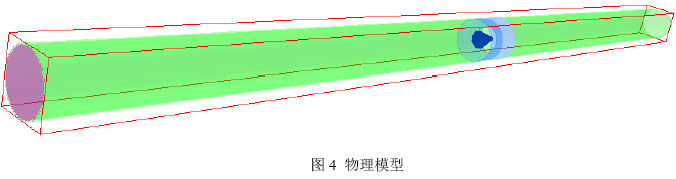

      CFD模擬軟件主要用于解決工程中流體和傳熱問題，可模擬出實際運行過程中各種狀態的數據，因此可通過CFD模擬節流孔板閥體在除塵系統中的調節性能。為使模擬結果和實驗結果有可比性，模擬的物理模型完全按照實驗室實驗?zāi)Ｐ徒ⅲ鐖D4所示。

      3.1 數學模型和湍流模型

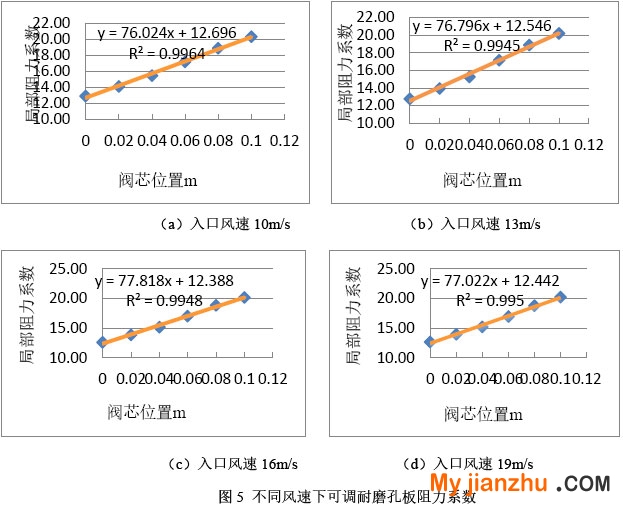

      流體流動的控制方程中，結合連續性方程、運動方程和能量方程可完整的描述流場中任一點的瞬時速度、瞬時壓強之間的聯系及變化關系，聯合準確的湍流模型解決流體的流動問題[4]，模擬除塵管道內流體流動情況采用標準k-ε方程模型，模擬除塵管道中閥門的節流性能和調節性能。本研究用孔板孔徑120mm，底圓直徑80mm，閥芯頂圓直徑20mm，高度100mm，入口速度取10m/s、13m/s、16m/s、19m/s時，模擬可調耐磨孔板在不同閥芯位置下的局部阻力系數，結果如圖5。

      將不同風速的模擬數據進行回歸分析，擬合曲線均有R2>0.9945，可見擬合程度較高，即擬合曲線可描述局部阻力系數與閥芯位置的關系。

4 可調孔板自控性仿真模擬

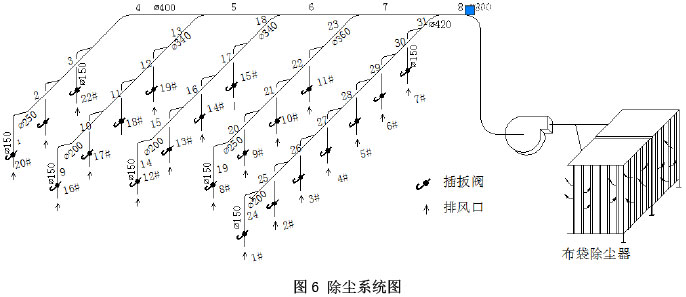

      采用MATLAB對控制系統進行Simulink仿真模擬，對采用配有控制系統的可調孔板與不采用可調孔板的除塵系統進行仿真對比，分析可調孔板的調節性能。除塵系統運行時，從風機啟動到管網壓力穩定是一個緩慢趨于穩定的過程，改增壓過程可看作是一個一階慣性環節。因此，管網壓力系統的數學模型可以用比例環節與一階慣性環節加滯后環節串聯而成^[5]，以圖6除塵系統圖為例求解管網，圖中每一吸塵點除塵風量1300m³/h，系統風量32800m³/h，離心風機風量36800m³/h，風壓2380Pa。

      管網傳遞函數為：

      可調孔板采用比例環節加一階慣性環節，則其傳遞函數為：

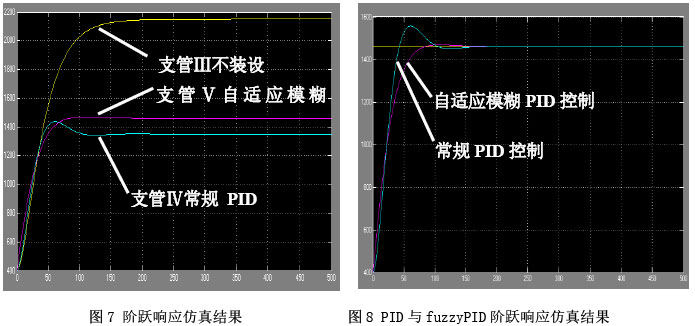

      經過系統仿真，支管Ⅴ起始端裝設自適應模糊PID控制形式的可調孔板，壓力輸入設定值為1460Pa，支管Ⅳ起始端裝設常規PID控制形式的可調孔板，壓力輸入設定值為1350Pa，支管Ⅲ上不裝設可調孔板進行動態調節，壓力輸入設定值為1367Pa，同時給3個支管一個壓力波動干擾，壓力干擾采用階躍響應，終值設定為400Pa。仿真模擬結果如圖7所示，從圖中可以看出，支管Ⅳ、Ⅴ裝設可調孔板，其管網壓力受干擾發生波動后能進行自我調節，維持除塵系統風量穩定；而沒有裝設可調孔板的支管Ⅲ，當管網壓力收到干擾后，其受干擾影響較大，無法保證該支管上吸塵點的排風量，影響除塵效果。

      對支管Ⅴ起始端分別裝設自適應模糊PID控制形式的可調孔板和常規PID控制形式的孔板，分別進行仿真模擬，壓力輸入設定值為1460Pa，壓力波動干擾采用階躍響應，終值設置為400Pa，仿真框圖如圖8所示。從圖7和圖8中可看出采用常規PID控制，系統超調量大，系統震蕩嚴重，且調節不及時。而采用自適應模糊PID控制其控制調節性能明顯優于常規PID控制，自適應模糊PID控制系統響應及時，超調量小，系統穩定性良好，故可調孔板采用自適應模糊PID控制形式，可以及時、準確實現調節，保證系統阻力和風量動態穩定和平衡。

5 結論

      1）確定了除塵系統用定風量閥閥體結構，主要由孔板和圓錐臺閥芯組成，經實驗和CFD模擬證明了其閥體局部阻力系數與閥芯位移滿足線性關系y=76.915x+12.518，與管道內流體風速無關。

      2）當除塵系統風速為19m/s時，孔板壓損范圍為2770～4377Pa，則其可調節壓力波動絕對值范圍為0～1607Pa，調壓范圍較大，即可調孔板調節性遠勝于一般孔板。

      3）通過Simulink仿真，可調孔板采用自適應模糊PID控制形式，對閥體閥芯進行自動調節控制，且除塵系統采用以管網壓力-可調孔板閥芯為對象的控制系統，可消除管網壓力波動引起的阻力失調和風量不穩定問題，從而動態地保證系統風量穩定和平衡。

參考文獻

      [1] Huang S, Ma T, Wang D, et al. Study on discharge coefficient of perforated orifices as a new kind of flowmeter. Experimental Thermal and Fluid Science, 2013, 46 :74-83.
      [2] S.F Huang, T Ma, Wang D. Discharge coefficient analysis of perforated orifices plates.in:19th Int.Conf.Nucl.Eng.(ICONE19) China,Japan,Paper-43330,2011
      [3] Guo B Y, Hou Q F, Yu A B, et al. Numerical modelling of the gas flow through perforated plates. Chemical Engineering Research and Design, 2013, 91 :403-408.
      [4] Tom Plikas,Jennifer Woloshyn,Dale Johnson. Application of CFD Modeling to the Design of Fume Control Systems in the Steel Industry[J].Iron & Steel Technology 2007,11(11).
      [5] 張雨玲,姚加飛.變風量空調系統的模糊PID控制策略仿真研究[J].煤炭技術,2010,(10):34-35+44.
