某地下廣場排煙系統性能分析
…………………………………………………………….（1）
………………………………………………………….（2）
1）引言
地下廣場發生火災的情況下 ,排煙系統設計和安裝的目標是應確保煙氣能夠通過排煙系統排放到室外，從而確保室內人員安全逃生。在某地下廣場通風與空調工程中，排煙系統工程量約60000㎡，系統數量近百個。一般排煙系統由進風段、風機箱、排風段構成。根據該地下商場的防火要求，設計師采用了耐火極限大于3小時的耐火風管，板材為火克板（1）。
2) 系統描述
本次檢測共抽取了四套系統，選取選取兩套典型的系統作為研究對象。這兩套典型的排煙系統都是采用兩臺風機并聯的形式組成。第一種形式如圖1 所示，風機DBF-A-III-36（1#）在整個系統的主路上，風機DBF-A-III-36（2#）在系統的支路上，兩臺風機的進氣段合并工作在同一個排煙分區。第二種形式如圖2所示，兩臺風機分管不同的排煙分區，XGF-II-8風機在排氣段與XGF-II-2風機直接合并。各個系統的測試均在主管道上測試，測試將各個測試斷面等分成若干個等面積的矩形，在各個矩形的中心點進行測試（2），斷面示意圖如圖3所示。圓點表示測試點的位置。測試斷面風量由以下公式?jīng)Q定。
…………………………………………………………….（1）式中 ：
………………………………………………………….（2）式中：

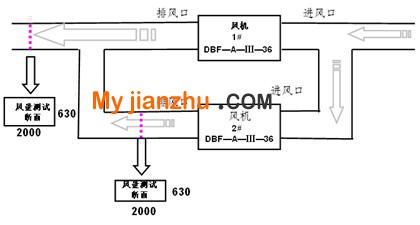

圖1 第一種形式系統圖

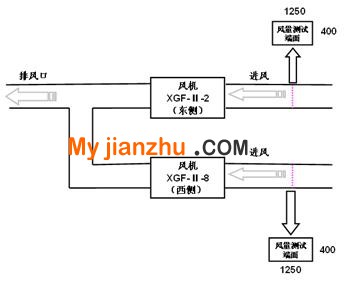

圖2 第二種形式系統圖

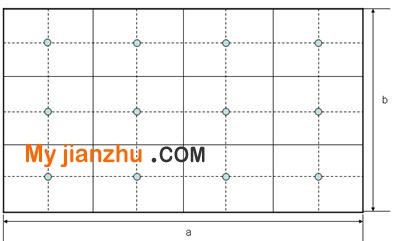

圖3 測試斷面示意圖
各種形式系統的額定參數及相關檢測參數見表1~表4。
表1 第一種形式系統額定參數
|
規 格 型 號
|
DBF—A—Ⅲ—36
|
類 型
|
離 心
|
|
額定風量 (m3/h)
|
45000
|
額定全壓 (Pa)
|
1500
|
|
額定功率 ( KW)
|
22
|
額定轉速 (r/min)
|
/
|
|
電機轉速 (r/min)
|
1470
|
輸入電流 ( A )
|
/
|
|
出 廠 日 期
|
2007年11月
|
出 廠 編 號
|
/
|
|
進、出口尺寸
|
進口：1100×1100，出口：900×800
|
||
表2 第一種形式系統檢測結果
|
系統名稱
檢驗項目
|
Ⅱ-B08
|
|
|
1# DBF—A—Ⅲ—36
|
2# DBF—A—Ⅲ—36
|
|
|
總風量QT（兩臺并聯）(m3/h)
|
50390
|
|
|
單臺風量Q (m3/h)
|
24199
|
26191
|
|
測試斷面平均風速 (m/s)
（測試斷面尺寸mm×mm）
|
5.33
（2000×630）
|
5.77
（2000×630）
|
|
風機箱靜壓Ps (Pa)
|
1241.1
|
1490.4
|
|
風機箱全壓Pt (Pa)
|
1294.6
|
1552.7
|
|
進氣段系統阻力（全壓） (Pa)
|
705.9
|
825.9
|
|
出氣段系統阻力（全壓） (Pa)
|
607.6
|
748.5
|
|
系統總阻力（全壓） (Pa)
|
1313.5
|
1574.4
|
表3 第二種形式系統額定參數
|
規 格 型 號
|
XGF-Ⅱ-8（西側）
XGF-Ⅱ-2（東側）
|
類 型
|
軸 流
|
|
額定風量 (m3/h)
|
27000（西側）
24000（東側）
|
額定全壓 (Pa)
|
583（西側）
583（東側）
|
|
額定功率 ( KW)
|
8.0（西側）
6.7（東側）
|
額定轉速 (r/min)
|
/
|
|
電機轉速 (r/min)
|
/
|
輸入電流 ( A )
|
/
|
|
出 廠 日 期
|
2009年05月（西側）
2007年10月（東側）
|
出 廠 編 號
|
0905146（西側）
0710129（東側）
|
|
進、出口尺寸
|
（西側）進口、出口：φ800（東側）進口、出口：φ700
|
||
表4 第二種形式系統檢測結果
|
系統名稱
檢驗項目
|
Ⅰ—9
|
|
|
XGF-Ⅱ-8（西側風機）
|
XGF-Ⅱ-2（東側風機）
|
|
|
總風量QT (m3/h)
|
25499
|
|
|
單臺風量Q (m3/h)
|
15205
|
10294
|
|
測試斷面平均風速 (m/s)
（測試斷面尺寸mm×mm）
|
8.45
（1250×400）
|
5.72
（1250×400）
|
|
風機箱靜壓Ps (Pa)
|
674.2
|
549.8
|
|
風機箱全壓Pt (Pa)
|
716.2
|
573.0
|
|
進氣段系統阻力（全壓） (Pa)
|
560.7
|
447.5
|
|
出氣段系統阻力（全壓） (Pa)
|
197.5
|
158.4
|
|
系統總阻力（全壓） (Pa)
|
758.2
|
605.9
|
3）結論
通過檢測，我們發現，本次抽樣檢測的2套系統，均不同程度的出現了問題,風量、風壓達不到設計要求。主要原因是風系統阻力過大，所選風機不能滿足要求。另外，風機性能也不能達到額定工況時的參數，建議對系統局部做減阻處理，并更換大型號、性能好的風機。
