預制式超薄低溫地暖板簡稱為薄型地暖，與傳統的地板供暖方式相比，具有諸多優點，如施工方便、干凈衛生、不占用房間使用面積、便于裝修和家具布置，以及易于實現分戶計量等。目前，薄型地暖已廣泛應用于民用住宅建筑供暖工程中，正逐漸成為暖通行業中一種新型的供暖方式。為了研究該系統的熱工性能及供暖基本規律，為設計、施工和運行等提供必要的實驗數據，本文對某典型辦公室內薄型地暖系統進行了實驗研究，以了解其實際供暖情況，進一步驗證薄型地暖的優越性。

預制式超薄低溫地暖板制作工藝簡單，板的構造是將聚乙烯PERT管道鑲嵌在苯板（聚苯乙烯泡沫塑料保溫層）里面，板總厚度僅為12mm，預制板內加熱管的管間距統一為75mm。預制式超薄低溫地暖板的外形如圖1所示，其木裝飾面層結構剖面圖見圖2，其中包括特制200 g/m²的金屬鋁片面層、帶凹槽容重為35 kg/m³的苯板、鑲嵌在保溫層內的尺寸為De 7.2×1.1 mm的PERT塑料加熱管和二級分水器，其主體部分的材料采用的是大噸位銅鑄造鍛壓件和11 mm厚的復合木龍骨等^[1]。

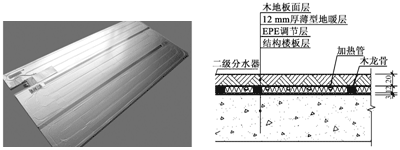

圖1預制式超薄低溫地暖板外形     圖2 預制式超薄低溫地暖板木裝飾面層結構剖面圖

由于此種地暖板是工廠預制產品，施工比較方便，不需要進行混凝土回填層的濕作業，因此也稱為干式地面輻射供暖。由于苯板的可拼湊性，預制式的地暖板可有多種規格，施工時可按鋪設面積的大小隨意組合裝配，以便保證足夠的有效供暖面積。

圖3給出了預制式超薄低溫地暖板的鋪設示意圖。辦公室建筑面積約為96 ㎡，房間四周墻面以及頂面均作保溫層，預制式超薄低溫地暖板的鋪設方式是先在結構樓板層上鋪設一層保溫層，再鋪設預制式超薄低溫地暖板，然后加3～ 5 cm以上的混凝土，最后貼上木地板。

圖3 預制式超薄低溫地暖板鋪設示意圖

預制式超薄低溫地暖板供暖房間的系統供水溫度約為35～45 ℃，工作壓力小于0.7 MPa。供暖熱源采用空氣源熱泵，經過空氣源熱泵加熱的水先通過室外的保溫水箱，然后再由水箱供到室內輻射板。實驗中，水平方向共布置了22個溫、濕度測點，測點布置如圖4所示；豎直方向每隔0.5 m布置1個測點，如圖5所示。實驗主要測量了室內空氣溫度、相對濕度、室外空氣溫度、地板及圍護結構表面溫度、供回水溫度，以及地板表面熱流量等?？諝鉁?、濕度采用ZDR-20型溫、濕度記錄儀測量；圍護結構表面溫度采用銅-康銅熱電偶探頭及紅外測溫儀測量；熱流密度通過熱流板直接貼于地面，外加防輻射罩進行測量，熱流板與EN880系列無紙記錄儀連接記錄并存儲數據。實驗前，用干濕通風儀對溫、濕度記錄儀進行了標定，誤差絕對值不超過0.3 ℃.

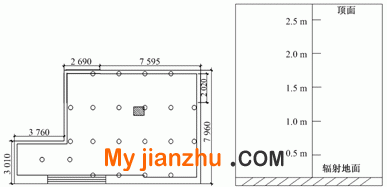

圖4 預制式超薄低溫地暖板供暖房間水平方向測點布置 圖5預制式超薄低溫地暖板供暖房間豎直方向測點布置

圖6給出了供暖房間地板表面溫度分布，由圖可知，地面溫度分布比較均勻，平均約為27 ℃，符合人體衛生舒適的需要。地板表面最高溫度是有關人體熱舒適條件的一個重要參數，測試值為29.8 ℃，人體熱感覺稍熱；局部測點出現較低的溫度為19 ℃，這與地暖板的鋪設結構有關。房間中央比較密集，鋪設比較均勻，溫差很小，但在房間邊緣區域，如測點3、6、7和18等，地暖板鋪設相對中央不夠集中，距離熱源較遠，相對于低溫的室外環境產生了較強的換熱，造成了較大的熱量散失。因此，加強邊緣區域的保溫可在一定程度上降低熱損失。

圖6 供暖房間地板表面溫度分布

表1給出了圍護結構溫度和室內、外氣溫度的關系，由表可知，地暖板供暖能給人以“腳暖頭涼”的感覺^[2-3]，滿足人體的熱舒適要求。在地暖板供暖時，圍護結構表面溫度與室內空氣溫度相差很小，最大溫差僅為1.97 ℃。同時，垂直方向溫度變化差別很小，不會造成腳部過熱、頭部過涼的不舒適感。

表1 圍護結構溫度和室內、外空氣溫度實驗結果 ℃

預制型超薄低溫地暖板供暖與傳統的地板輻射供暖相比，施工簡單，能達到同樣的舒適效果。與散熱器供暖和空調供暖相比，地暖板供暖以輻射換熱為主，提高了圍護結構的溫度，增強了人體的熱舒適。另外，由于輻射供熱條件下的圍護結構表面溫度高于空調和散熱器供暖方式的相應值，室內設計溫度相應可低1～3 ℃，相對節能。

預制式超薄低溫地暖板供暖由于鋪設方便，組合靈活，地板下的鋪設板覆蓋率可達80%以上，因此室內的溫度分布比較均勻。圖7和圖8分別給出了室內水平和豎直方向的溫度分布，由圖可知，此種供暖方式水平方向上的空氣溫、濕度梯度小，室內溫、濕度場分布均勻，不會出現空調供暖方式中的局部過熱和過冷的現象。同時，豎直方向空氣溫度為負溫度梯度^[4]，差值小，人體舒適度較高。

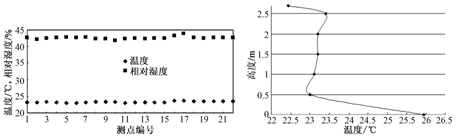

圖7 各測點室內空氣溫、濕度水平方向分布(1.5m高度處) 圖8 室內空氣豎直方向溫度分布(測點9處)

實驗對地面熱流密度進行測試，由于預制式超薄低溫地暖板厚度僅為12 mm，其上覆蓋3~5 cm以上的混凝土，最后貼上木地板，所以導熱系數較小。另外，由于塑料管間距較大，發現熱流密度大部分為正，局部為負值，即大部分熱流方向?yàn)閺牡孛鎮飨蚴覂?nèi)空氣，但有的區域是由室內空氣傳向地板。由地面?zhèn)飨蚩諝獾纳釤崃髅芏燃s為35.1 W/㎡，由空氣傳向地面的約為7.9 W/㎡。

1）預制式超薄低溫地暖板供暖系統由于室內壁面溫度的提高，可減少人體對周圍環境冷輻射，從而提高了人體舒適感。

2）預制式超薄低溫地暖板供暖系統的水平、豎直方向溫度梯度小，室內溫、濕度場分布均勻，豎直方向形成負溫度梯度，符合人體熱舒適的要求。

3）預制式超薄低溫地暖板的結構簡單、便于施工，同時由于降低了室內設計溫度，具有較好的經濟性和節能性。

[1] 龔光彩，周敏銳，徐春雯.薄型低溫地暖板采暖舒適性及節能性實測分析[J].湖南大學學報（自然科學版）, 2009，12（36）:156～160.

[2]薛志成,李文凱.我國住宅低溫地板輻射采暖研究[J] 雞西大學學報, 2001, 2(1):61～62.

[3]劉偉.淺析低溫地板輻射采暖技術的應用[J].長春工程學院學報（自然科學版），2005，6（1）：41～43.

[4]劉國丹.民用住宅建筑低溫輻射供暖特性參數的實驗研究[J].暖通空調, 2001，31（8）：1～3.
