於仲義¹  鄒松²  陳焰華¹  雷建平¹  胡曉偉¹
1 中信建筑設計研究總院有限公司
2 武漢市建筑節能辦公室

    【摘  要】在38個地源熱泵工程地埋管換熱過程現場測試的基礎上，分析了地埋管換熱能效系數分布規律，采用地埋管換熱能效均值作為指標對實際地源熱泵系統工程使用情況進行評價，研究了地源熱泵系統在4種控制方式下的地埋管換熱能效特性，提出了地源熱泵系統節能運行優化控制方式，以提高地埋管換熱能效，降低地源熱泵系統耗能量。

    【關鍵詞】地源熱泵   地埋管   現場測試   換熱能效系數   運行控制

Abstract: On the basis of field test in 38 ground-source heat pump projects, analyses the distribution regularity of buried pipe heat tranfser energy efficiency coefficient. Uses the mean value of heat tranfser energy efficiency coefficient as the index to evaluate the actual application result of ground source heat pump system. Studies heat transfer energy efficiency characteristics of buried pipes under four control modes. Presents energy-saving operation optimization control methods for ground source heat pump system in order to improve heat tranfser efficiency of buried pipe and reduce energy consumption of ground source heat pump system.
Keywords: ground-source heat pump, buried pipe, field test, heat tranfser energy efficiency, operation control

0 引言

    地源熱泵系統是利用置入巖土體中的水平或垂直埋管實現熱泵機組和周邊巖土體之間的熱量交換，來提升利用地下低品位淺層地能進行供冷、供熱及供生活熱水。對于U形地埋管，從U型管的下降支管沿程流到鉆孔底部，再從上升支管沿程流回，從而實現管中流體與其周圍巖土體的熱量交換。在這過程中，U形地埋管進入到熱泵機組的水溫極大地影響著整個地源熱泵系統的性能。從理論上來說地埋管出口水溫可以最大限度地接近巖土體初始溫度，但實際上不管是冬季還是夏季，地埋管的出口水溫均遠離了巖土體初溫，這是因?yàn)榈芈窆軗Q熱能力不僅僅依賴于自身的幾何結構和材料，更與熱泵機組提供給地埋管的換熱負荷以及周圍的巖土體特性密切相關^[1] 。

    為了量化地埋管換熱效果，文獻[2]、[3]引入了換熱能效系數概念和定義，表征了U型地埋管與周圍巖土體連續換熱后管中流體出口溫度能夠達到的最低（夏季工況）或最高（冬季工況）的能力，影響著熱泵機組運行效率。本文將在湖北武漢地區地源熱泵系統現場測試的基礎上，結合地埋管換熱能效系數計算依據，分析了地埋管換熱能效水平及分布規律，利用地埋管換熱能效系數平均值評價地埋管地源熱泵技術工程應用，從而為地源熱泵系統設計與運行提供依據和建議。

1 測試項目換熱能效

    1.1 換熱能效系數

    借鑒傳統換熱器效能的概念，單個U形地埋管換熱器能效系數E，定義為地埋管換熱器實際換熱量Q與最大理論換熱量Q’的比值，其表達式為^[2] ：

    式中，t_in, t_out, t₀分別為U形地埋管換熱器流體進口溫度、出口溫度、土壤初始溫度，℃；G為地埋管內流體的質量流量，kg/s。

    對于敷設多個地埋管的管群而言，采用綜合換熱能效系數Ez進行評析，其定義為地埋管群實際換熱量Q的平均值與理論最大換熱量Q’的比值，即

    式中 E_z為管群綜合換熱能效系數；n為管群U形管數目；T_in為各地埋管中流體進口溫度，℃；T_out,i為各地埋管中流體出口溫度，℃；T₀為巖土體初始溫度，℃ρf為流體密度，kg/m³；cf為流體定壓比熱，W/kg.℃；Vf為流體體積流量，m³/s。

    地埋管能效系數是一個無量綱的瞬時量，其變化與地埋管進口水溫和巖土體初始溫度無關，取熱或排熱工況可以統一起來，取值范圍為0~1 ^{[2, 3]} 。

    1.2 測試項目地埋管換熱能效分布

    選取地源熱泵測試項目為38個，涉及到24個公共建筑和14個居住建筑項目，項目和能效分布如圖1~圖3所示。

    從圖1中可以看出，地埋管換熱能效系數基本上在0.15以上，僅有2個項目在0.15以下，占5.3%；在0.15~0.35之間的項目數量最多，占92.1%；能效系數在0.3~0.35之間的項目數量最多，有16個項目，占42.1%；所有測試項目能效系數平均值為0.26，在平均能效之上的項目數量有20個，占比為52.6%?？傮w看來，近一半項目的地埋管換熱能效有提升的潛力。

2 工程應用評價

    2.1 地源熱泵工程

    某公共建筑面積為2.7萬m²，主要為辦公和后勤服務用房，采用冷卻塔+地埋管地源熱泵系統供冷供熱和提供生活熱水?？照{(diào)冷熱負荷和生活熱水負荷如圖2和圖3所示。

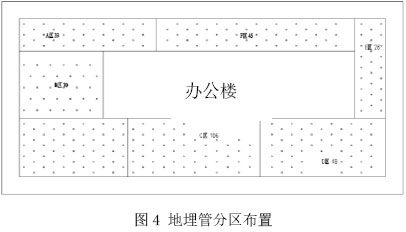

    空調冷熱源采用二臺制冷量為940kW部分熱回收地源熱泵機組，過渡季節及冬季選用一臺200kW全熱回收地源熱泵機組提供50/55℃提供衛生熱水。地埋管采用垂直雙U形鉆孔埋管方式，依據室外室外綠化地帶的埋管地面的形狀和尺寸在室外分6個區域進行埋管，總鉆井?dāng)?shù)量為289，其中A區敷設33個埋管，B區敷設30個埋管，C區敷設106個埋管，D區敷設49個埋管，E區敷設26個埋管，F(xiàn)區敷設45個埋管，如圖4所示。

    2.2 換熱能效評價

    為了分析本工程地埋管換熱能效，選取了7天（168h）的運行時間進行測試，并與文獻[2]數值模型理論值進行對比，每天運行時間段為8:00~18:00，其能效分布情況如圖5所示。

    從圖5中可以看出，地埋管換熱能效系數理論值和測試值變化趨勢一致，地埋管換熱能效系數隨時間變化的整體趨勢是逐漸變小，但由于地源熱泵系統處于間歇運行工況，埋管周圍巖土體在停歇階段借助熱擴散逐步向自然熱平衡態恢復，因而換熱能效系數處于不斷波動過程中。根據地埋管換熱能效系數分布，本工程測試時間內10.3%能效系數小于統計能效值0.26，近90%的時間段能效系數大于平均值0.26。

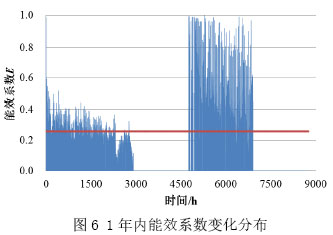

    考慮到換熱能效系數理論值和測試值基本吻合，采用文獻[2]和[4]中數值模擬方法在現場的水文地質條件下對本工程進行地埋管換熱能效系數動態變化模擬分析，時間為1年，其中制冷季節時間為6月1日至9月30日，制熱季節時間為12月15日至3月15日，每天運行時間段為8:00~18:00，全年換熱能效系數分布如圖6所示。

    從圖6中可以看出，在地源熱泵系統全年運行過程中，換熱能效系數基本上處于0.15以上，61.6%的時間內換熱能效系數大于平均值0.26，但38.4%的換熱能效系數不大于統計能效值0.26，地埋管換熱能效還具有較大的節能潛力，應采取有效的運行優化控制方式提高地埋管換熱效果。

    2.3 不同控制方式下節能性

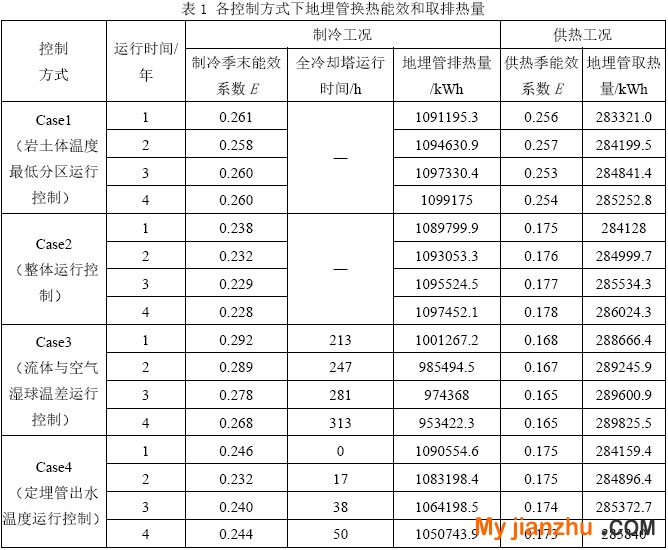

    針對地源熱泵系統運行過程中地埋管換熱能效過低的不足，采用表1中4種典型控制方式進行運行優化控制，增強地源熱泵系統運行效果，其地埋管換熱能效、取排熱量和設備用能情況如表1和圖7所示。

    從表1和圖7中可以看出，采用冷卻塔+地埋管共同散熱的控制方式下，有利于提高夏季工況的換熱能效，這主要是Case3排入到巖土體中的熱量是取熱量的3.38倍，而其他的工況均在3.76以上，可見冷卻塔起到了較好的自我調節作用，有效地緩解了巖土體熱平衡。采用分區控制運行地源熱泵系統能耗最低，如果以地埋管出口和空氣濕球溫度差值作為控制指標，冬季和夏季換熱能效更高。在用能方面，Case1的年平均耗電量為62.88萬kWh/a，在4種控制方式中最低，Case3和Case4相差不大，為63.19萬kWh/a和65.22萬kWh/a。但由于采用冷卻塔排出了部分熱量，對應冬季的換熱能效反而降低，因而需要協調優化冷卻塔和地埋管運行時間。對于實際的復合式地源熱泵系統，應綜合考慮建筑空調負荷、熱水負荷等各種影響因素，以確定其合理的運行控制方式，提高地埋管換熱能效，降低地源熱泵系統耗能量。

3 結語

    針對地源熱泵系統地埋管換熱能效問題，本文對地源熱泵工程地埋管換熱過程測試的基礎上，結合地埋管換熱能效系數定義，分析了38個項目地埋管換熱能效系數分布規律，并對工程實際應用進行評價，提出地源熱泵系統節能運行優化控制方式。結果表明，采用冷卻塔和主機熱回收技術可有效緩解或消除地下負荷不平衡問題，但不同的運行控制策略都會面臨地下熱平衡、熱回收量與冷卻塔運行時間之間的協調優化問題。在保證相同地下冷熱負荷不平衡比以及冷卻塔運行節能的前提下，建議采用基于流體溫度與空氣濕球溫度差的分區運行控制方式。

參考文獻

    [1] 於仲義，胡平放，徐玉黨，等. 基于換熱效能度的垂直地埋管埋設深度設計[J]. 暖通空調，2009，39（3）：98-101
    [2] 於仲義，陳焰華，胡平放. 無滲流條件下U型地埋管換熱能效特性研究[J]. 暖通空調，2010，41（11）：93-98
    [3] 於仲義，陳焰華，雷建平. 陣列式U形地埋管群換熱能效特性研究[J]. 暖通空調，2015，45（2）：124-128
    [4] 胡先芳. 武漢地區地源熱泵系統優化配置與運行策略的研究[碩士論文]. 武漢科技大學，2014

    備注：本文收錄于《建筑環境與能源》2018年10月刊總第15期（第21屆暖通空調制冷學術年會文集）。
