清華大學  崔夢迪  王寶龍  丁連銳  石文星  李先庭

       【摘   要】變頻空調器具有隨負荷變化調節運行頻率的節能優勢，對其實際運行狀態下能量利用情況的分析研究亟需開展。本文基于實驗數據對變頻空調器在不同運行狀態下的性能進行了?分析，以明確季節性能提升方向。在此基礎上，對蒸發器的內外側熱阻進行了分離，以明確換熱強化目標。結果表明：低頻運行時，蒸發器是變頻空調器主要的不可逆損失部件，并且制冷劑側熱阻大于空氣側熱阻，蒸發器制冷劑側的傳熱強化是變頻空調器制冷效率提升的關鍵。

       【關鍵詞】變頻空調器  低頻運行  ?分析  不可逆損失  蒸發器  熱阻

Abstract:The operating frequency can change with variable heating and cooling load, which gives invert air conditioners energy saving advantage compared to traditional air conditioners. In order to ascertain the energy utilization of inverter air conditioners, exergy analysis based on the experimental data has been conducted in this study for evaluating the performance of inverter air conditioners in different operating states. The analysis will contribute to clarify the improvement direction of the seasonal performance in invert air conditioners. The results indicate that most exergy loss in low-frequency operating states occurs in the evaporator and the thermal resistance of the refrigerant side in the evaporator is larger than that of the air side. Heat transfer enhancement on the refrigerant side of evaporators is the key to improve the refrigeration efficiency of inverter air conditioners.
Keywords:inverter air conditioner, operation at low frequency, exergy analysis, irreversible loss, evaporator, thermal resistance

0 引言

       隨著生活水平日益提升，居民對室內環境控制需求的快速增長。目前我國已成為房間空調器生產和消費大國。在節能減排大背景下，空調器變頻技術快速發展，其可隨室內外環境變化調節運行頻率，具有較大的節能優勢。如何進一步提高變頻空調器的能效已成為制冷空調領域的重要研究課題。

       依據熱力學第二定律，對制冷系統進行不可逆損失分析是探明系統能量利用薄弱環節的有效方法，以此法對房間空調器進行的分析研究表明，壓縮機和換熱器是額定工況下不可逆損失的最主要部件^[1]。同時，空調器多采用翅片管換熱器，其管外側（空氣側）熱阻是換熱器熱阻的主要部分^[2]。統計數據表明，辦公室變頻空調器全年約有90%時間內處在50%負荷率以下^[3]，這是考慮到間歇運行模式下啟動后快速降溫的需求，使得空調器的選型容量遠大于穩態運行時的制冷量需求所造成。在實際低頻運行中，空調器內制冷劑流量下降，影響換熱器傳熱效率，使得系統能效比并不隨制冷量下降而持續上升。這表明，變頻空調器的不可逆損失情況及換熱器熱阻分布將隨運行頻率的改變而有所不同，前述針對其額定工況下的分析研究并不能反映實際運行狀況。為分析變頻空調器季節能效提升潛力，亟需研究其實際運行狀態下的能量利用情況。

       本文采用制冷系統?分析及蒸發器內外側熱阻分離的方法，對變頻空調器不同運行頻率下的實測數據進行分析，得出變頻空調器不同運行頻率下各部件?損失以及低頻運行下蒸發器內外側熱阻分布，以指明變頻空調器能量利用的薄弱環節。

1 制冷系統?分析方法

       1.1 ?分析方法

       ?是以熱力學第二定律為依據，衡量能量的“質”的重要物理量，廣泛應用于制冷、熱泵、動力、冶金、化工等涉及熱功轉換系統的分析，其主要目的在于直觀表述出系統整體及各部件的能量利用情況以評價系統的能效提升潛力，并指出其能量利用的的薄弱環節，進而為提高系統能效指明方向。

       ?分析的具體方法為：由式（1）?平衡關系分析系統整體及各部件的能量利用，并得出各部件?損失和式（2）系統?效率。

       入口?+外界輸入?=出口?+對外輸出?+?損失         （1）

       ?效率=對外輸出?/外界輸入?=1-?損失/外界輸入?   （2）

       1.2  制冷系統?分析

       1.2.1 系統整體?分析

圖1 蒸汽壓縮式制冷循環lgp-h圖

       變頻空調器多應用蒸氣壓縮式制冷循環，主要由壓縮機、冷凝器、節流裝置、蒸發器及連接管路組成，其熱力循環過程如圖1所示。其中，1-2為壓縮機進行的壓縮過程，為整個系統提供外界輸入?，同時因非等熵壓縮、散熱及電機損耗等產生一定的?損失；2-3為冷凝器內的冷凝過程，由于有限溫差傳熱產生?損失；3-4為節流裝置處的節流過程，因節流的不可逆性產生?損失；4-1’為蒸發器內的蒸發過程，為空調房間提供冷量?（對外輸出?），同時因有限溫差傳熱產生?損失；連接管路等部件由于阻力損失、漏熱損失產生?損失。

       對變頻空調器的實際運行狀態進行?分析時，做出如下假設：

        （1）制冷劑處于穩定流動狀態，且忽略動、位能變化的影響；

        （2）不考慮除壓縮機外的其他耗電部件對系統?效率的影響；

        （3）取環境態為?分析的參考狀態。

       對于整個系統，有如下?平衡關系：

       P/Mr=ex_q0+π₁₂+π₂₃+π₃₄+π_41´+π_oth  （3）

       1.2.2  各環節?分析

       采用式（1）?平衡關系對系統各環節進行分析，為簡潔描述，以壓縮機為例詳述分析過程，其余各環節分析結果匯總于表1。

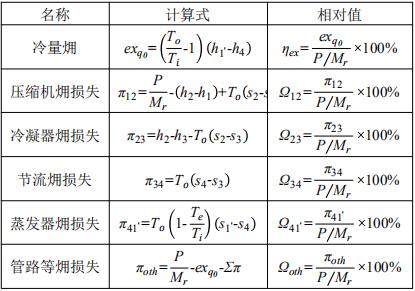

表1 制冷系統?分析計算公式

       壓縮機內，外界輸入?為電功率P，此部分?為制冷劑壓縮過程輸入功，同時經電機、壓縮機產生一定的損耗，其?平衡方程為



2 蒸發器內外側熱阻分離方法

       2.1 翅片管換熱器熱阻構成

       變頻空調器的蒸發器多用翅片管換熱器，其常見形式為：制冷劑在管內側流動，空氣在管外側與管壁及延伸出的翅片換熱。故翅片管換熱器的熱阻主要由管內側熱阻、管壁熱阻、污垢熱阻、接觸熱阻和管外側熱阻構成。具體表達如下



       2.2 熱阻分離方法

       2.2.1 熱阻分離的基本思路與假設

       為得到蒸發器熱阻的分布情況，需對各部分熱阻分別分析。考慮到實際運行過程中，蒸發器管內側制冷劑處于兩相流態，其流型沿程變化，且在運行頻率改變時，制冷劑流量變化會影響各支路制冷劑分配與管內側對流換熱系數，故通過測試的方法獲得管內側熱阻是困難的。相對而言，空氣側熱阻的獲得較為簡單，且在實際運行中，若風機轉速不變，則空氣側對流換熱系數基本不變。同時，若已知制冷量及制冷劑狀態，總熱阻也可獲得。因此，通過總熱阻、空氣側熱阻、管壁熱阻及接觸熱阻以及式（6）的關系可實現蒸發器的熱阻分離。

       對變頻空調器的蒸發器進行熱阻分離時，做出以下假設：

        變頻空調器用蒸發器多采用脹管工藝，忽略管壁與翅片間的接觸熱阻；

        相對于管內側熱阻與管外側熱阻，管壁熱阻較小，忽略管壁熱阻在總熱阻中的比重；

        測試采用新的變頻空調器，忽略蒸發器的污垢熱阻；

        測試中保持蒸發器側風機轉速不變，認為變頻運行下管外側熱阻基本不變。

       2.2.2  總熱阻計算

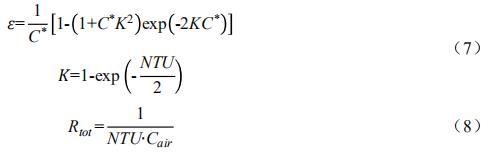

       由實測的制冷量、蒸發器進出口制冷劑狀態參數及空氣狀態參數，采用2排管管翅式換熱器法計算蒸發器的總熱阻[4]，如式（7）~（8）所示。



       2.2.3  空氣側熱阻計算

       目前空調器用蒸發器多采用開縫式翅片管換熱器，以強化空氣側換熱效果。Du and Wang提出了精度較高的實驗關聯式[5]，如式（9）~（10）所示。



       為得出空氣側熱阻，還需計算翅片管換熱器的翅片效率。通常，在平片基礎上開縫將使翅片效率有所減小，即開縫片的翅片效率小于等面積平片的翅片效率。陶文銓等[6]研究表明，當在0.5~0.75范圍內時，開縫式翅片的翅片效率比等面積平片低5%~15%。為得出實際的翅片效率，需先計算等面積平片的翅片效率。

       采用Wang et al.提出的連續平片風冷換熱器實驗關聯式[7]計算空氣側對流換熱系數



       進一步地，求出等面積平片的翅片效率



       在等面積平片翅片效率的基礎上進行修正，得出開縫式翅片的翅片效率及表面效率

       η_f=η_fe·(1-c)           （14）

       η_o=1-(A_f/A_o)(1-η_f)     （15）

       由式（10）及式（15）得出空氣側熱阻

       R_air=1/(η_oU_oA_o)      （16）

       2.2.4 制冷劑側熱阻計算

       由總熱阻式（8）及空氣側熱阻式（16）得出管內側熱阻，完成熱阻分離

       R_ref=R_tot-R_air       （17）

3 變頻空調器測試

       3.1 測試方法

       變頻空調器實際運行測試在空氣焓差實驗室進行，被測空調器為一臺型號為KFR-26G/BP3DN1Y-TA100(81)熱泵型變速房間空調器，其蒸發器為開縫型翅片管式換熱器，管路結構及翅片結構如圖2、圖3所示。采用“功率傳感器+溫度傳感器+壓力傳感器”（WTP）方案進行測試，即通過測試壓縮機功率、各測點制冷劑溫度及壓力、系統循環制冷劑流量、室內外空氣干濕球溫度、蒸發器側風量等參數，得出其實際運行狀態。具體測點布置如圖4所示。

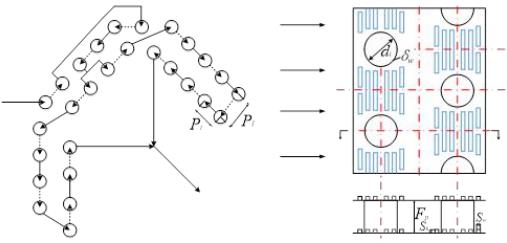

圖2 管路結構                                     圖3 翅片結構

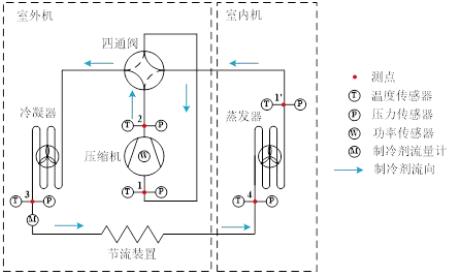

圖4 測試點布置

       3.2  測試數據

       按照3.1所述測試方案進行測試，對測試數據進行誤差修正及熱力學第一定律分析計算后，得出變頻空調器不同頻率下的運行狀態。

4 結果與討論

       4.1 ?分析結果

       依據3.2中KFR-26G/BP3DN1Y-TA100(81)熱泵型變速房間空調器實測數據結果，采用1.2中所述方法對其進行?分析計算，結果如圖5及圖6所示。由此可知，在室外干/濕球溫度30/23℃的定工況條件下，系統?損失及各部件?損失隨壓縮機運行頻率而改變。

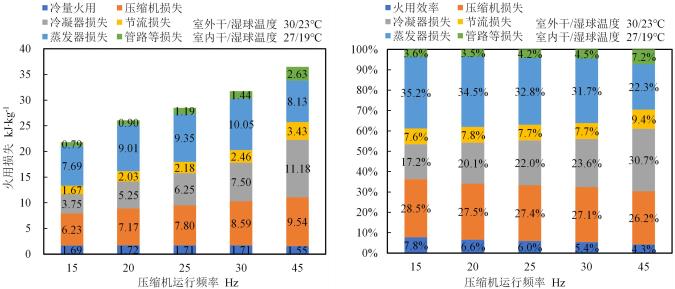

圖5 不同運行頻率下各部件?損失分布                圖6 不同運行頻率下各部件?損失占比

       就數量層面而言，系統總輸入?以及壓縮機、冷凝器、蒸發器與節流裝置的?損失隨運行頻率降低而減小。這是因?yàn)橹评淞侩S運行頻率降低而減小，系統所需輸入?（壓縮機輸入功）減小，同時，系統工作壓比減小，使壓縮機與節流裝置的不可逆損失減小，蒸發器與冷凝器的換熱量及傳熱溫差減小，使換熱器的傳熱不可逆損失減小。

       就相對值層面而言，隨運行頻率降低，蒸發器?損失占比逐漸增加，與頻率較高時壓縮機與冷凝器?損失占比較大的情況不同，在低頻或極低頻運行條件下，蒸發器?損失成為系統?損失的主要部分。這是因?yàn)榈皖l運行條件下，制冷劑循環流量減小影響蒸發器制冷劑分配和傳熱效率，使得運行頻率降低帶給蒸發器不可逆損失減小的改善程度減弱，從而使蒸發器不可逆損失在系統中逐漸凸顯。此影響同樣發生在冷凝器中，但分析計算表明，隨運行頻率降低，冷凝器不可逆損失減小的程度大于蒸發器，這是由于冷凝器空氣側流量較大，氣態制冷劑分配較為均勻，因此管內側制冷劑流量減小對傳熱效果惡化的影響程度低于蒸發器。

       4.2 熱阻分離結果

       依據3.2中KFR-26G/BP3DN1Y-TA100(81)熱泵型變速房間空調器實測數據結果，采用2.2中所述方法對蒸發器進行熱阻分離，計算結果如圖7及圖8所示。結果表明，在20Hz以下的低頻運行條件下，蒸發器熱阻分布狀況隨運行頻率或運行工況變化而有所不同，但熱阻主要分布在制冷劑側。其中，空氣側熱阻保持2.295K?kW^-1不變，而制冷劑側熱阻在2.581~4.503K?kW^-1范圍內變化，且熱阻占比在52.9%~66.2%范圍內變化，在熱阻分布中占主要部分。

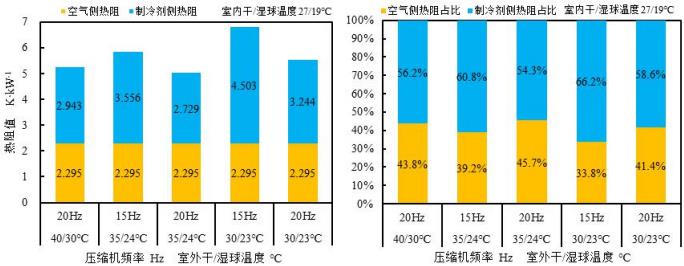

圖7 低頻運行下蒸發器內外側熱阻分布             圖8 低頻運行下蒸發器內外側熱阻占比

       空氣側熱阻保持不變是由于在實測中控制蒸發器外側空氣平均流速保持315m3?h^-1左右，空氣側雷諾數基本不變，進而使空氣側對流換熱系數及熱阻維持恒定。而在低頻運行下熱阻主要分布在制冷劑側，這似乎與“板翅式換熱器的熱阻主要部分在空氣側”的“常識”并不相符。因此需關注低負荷率低轉速下空調器的蒸發器熱阻分布，進而為傳熱強化提供依據。

5 結論

（1）在一定工況下，變頻空調器的不可逆損失隨運行頻率改變而發生變化，隨運行頻率降低，蒸發器不可逆損失占比逐漸增加，在低頻或極低頻運行條件下成為系統不可逆損失的主要部分。

（2）變頻空調器的蒸發器熱阻分布隨運行頻率及運行工況改變而發生變化，隨運行頻率降低或室內外溫差減小，蒸發器管內熱阻占比逐漸增加，在低頻或極低頻運行條件下超過管外側熱阻占比，成為蒸發器熱阻的主要部分。

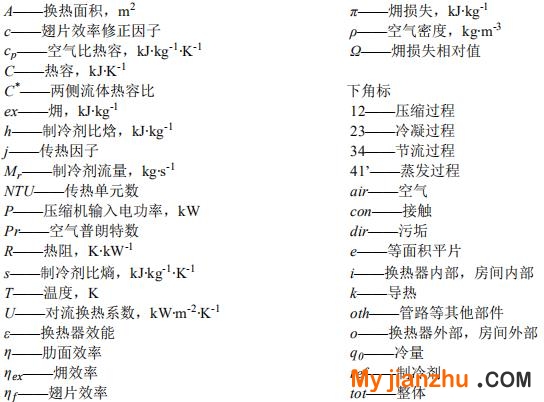

符號說明

參考文獻

       [1]郭進軍, 何雅玲, 陶文銓. 空氣源制冷/熱泵系統的?分析[J]. 暖通空調, 2002, 2(5): 17-22.
       [2]何雅玲，楚攀，謝濤. 縱向渦發生器在管翅式換熱器中的應用及優化[J]. 化工學報, 2012, 63(3): 746-760.
       [3]Y. Murakami, H. Kitaura, K. Matsukawa, et al. High Efficiency Inverter Scroll Compressors[C]. International Compressor Engineering Conference at Purdue, 2016: 1081 page 1-6.
       [4]ESDU. Effectiveness-NTU relationship for design and performance evaluation of two-stream heat exchangers. Engineering Science Data Unit 86018 with amendment-A[M]. 1991.7 92-197, ESDU International plc, London.
       [5]Y. J. Du, C. C. Wang. An experimental study of the airside performance of the super slit fin-and-tube heat exchangers[J]. International Journal of Heat and Mass Transfer, 2000, 43: 4475-4482.
       [6]W. Q. Tao, S. S. Lue. Numerical Method for calculation of slotted-fin efficiency in dry conditions[J]. Numerical Heat Transfer, Part A: Applications, 1994, 26:351-362.
       [7]C. C. Wang, K. U. Chi. Heat transfer and friction characteristics of plain fin-and-tube heat exchangers: part 2: correlation[J]. International Journal of Heat and Mass Transfer, 2000, 43: 2692-2700.

       備注：本文收錄于第21屆暖通空調制冷學術年會（2018年10月23～27日，中國·三門峽）論文集。版權歸論文作者所有,任何形式轉載請聯系作者。
