大家好，我是薛哥。我們做弱電工程的，經常會碰到一些電氣方面的工程，是時候了解一些建筑電氣的知識了。

終將渡過成長的海

01

正文

本文介紹了避雷帶、接地連接母線過沉降、伸縮縫安裝做法、避雷帶支架安裝細部做法、住宅樓混凝土剪力墻內戶內配電箱殼體和戶內弱電綜合箱殼體在墻內的預埋做法、屋頂避雷帶與引下線連接處的細部處理做法、快速預埋時，電氣管線盒安裝做法、接地預埋連接板、金屬窗戶的等電位連接細部做法、筒燈在吊頂上的安裝做法、配電箱在輕質隔墻板上的安裝做法等，下面讓我們一起來學習吧！

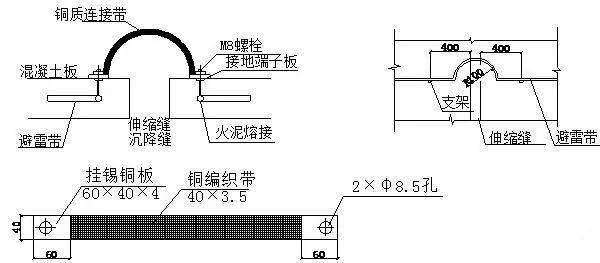

1、避雷帶、接地連接母線過沉降、伸縮縫安裝做法

⑴避雷帶、卡子、扁鋼應作鍍鋅處理。

⑵避雷帶、接地母線在穿過沉降縫、伸縮縫要預留出余量，避免其變形時拉斷避雷帶或接地母線。

⑶避雷帶、接地母線在過沉降縫、伸縮縫根據以下圖示做成半圓形，既保證美觀又符合防雷接地要求。

2、避雷帶支架安裝細部做法

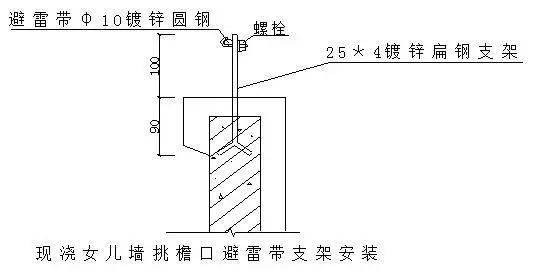

⑴現澆女兒墻挑檐避雷帶支架安裝做法如下圖，扁鋼支架在安裝時要密切和土建專業配合好，對成排的避雷帶支架的水平度、垂直度要拉線逐個檢查。

⑵ 預制女兒墻挑檐避雷帶支架安裝做法如下圖：

⑶ 女兒墻挑檐避雷帶支架用膨脹螺栓固定安裝做法如下圖：

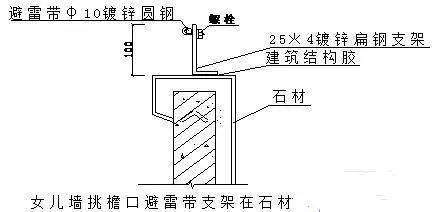

⑷ 女兒墻挑檐用石材等裝飾材料包住后，避雷帶支架在石材上的固定做法如下圖：

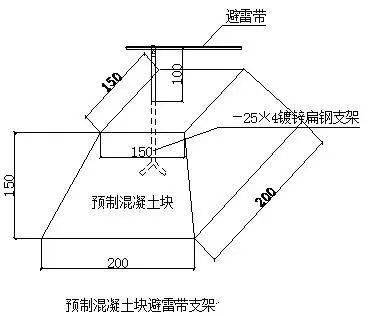

⑸ 屋頂避雷帶支架在預制混凝土塊上安裝做法：

3、住宅樓混凝土剪力墻內戶內配電箱殼體和戶內弱電綜合箱殼體在墻內的預埋做法

⑴戶內配電箱殼體和戶內弱電綜合箱殼體必須跟主體結構一塊進行預埋，所以要在開工前根據圖紙把戶內配電箱殼體和戶內弱電綜合箱殼體先定做好。

⑵戶內配電箱殼體和戶內弱電綜合箱殼體制做的板材厚度δ≥2mm,也就是說殼體抗變形強度必須超過剪力墻內混凝土的壓力，保證殼體不變形。

⑶殼體在安裝時，殼體對地的標高一定要找準確，切記結構和建筑上的標高差。 (點我免費領取10個工程資料)

⑷殼體在剪力墻鋼筋網上安裝固定時，要用水平尺找殼體的垂直度和水平度（殼體的垂直度小于1.5mm/m,水平度小于2mm/m）。

⑸殼體口必須要緊貼模板，具體做法就是在殼體兩側各加焊一根ф10的頂筋，頂筋長度與剪力墻體厚度相同，頂筋一端與殼體口焊齊，合模前沿殼體口邊緣粘貼25mm寬、10mm厚海綿條，保證在合模時殼體口與模板接觸上。保證拆模后殼體口露出來與墻體齊平。

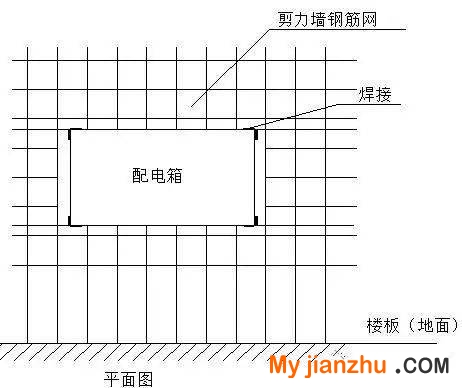

⑹這種做法最合適在高層住宅清水混凝土剪力墻內的地方，做法圖示如下：

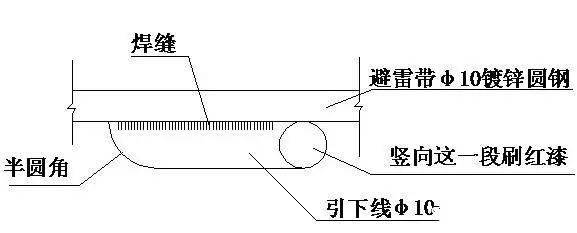

4、屋頂避雷帶與引下線連接處的細部處理做法：

⑴引下線與避雷帶連接處，引下線鋼筋頭要打磨成半圓形，見下圖。

⑵引下線在女兒墻與避雷帶之間這一段要刷紅色的油漆做明顯的標記，在防雷檢查驗收時，避雷引下線處很顯眼，一看就明白此處為引下點，見下圖。

⑶避雷帶與引下連接時，施焊要雙面，焊縫要平整飽滿

5、快速預埋時，電氣管線盒安裝做法（適用于焊接鋼管與鋼制接線盒連接）

⑴鋼制接線盒在生產時，接線盒的底和圈要分開，圈上開孔要根據圖紙管線的進出打敲落孔，接線盒上不能隨意打敲落孔。

⑵接線盒在預埋前不需要塞東西，預埋時把接線盒圈放在預先畫好的燈位上，然后再下管，這樣管進盒的長度很好掌控，其次盒與管的連接和接地跨接線施焊時不必擔心電焊把管堵燒壞，可保證管與盒可靠連接和管與盒之間的接地連接。

⑶待土建開始綁蓋筋時完成管口塞護堵和塞盒子，然后把盒底蓋上，盒的對角處用電焊把盒底點焊在盒圈上。這種做法在配合土建主體施工時，可大大縮短綁底筋與綁蓋筋之間的時間。

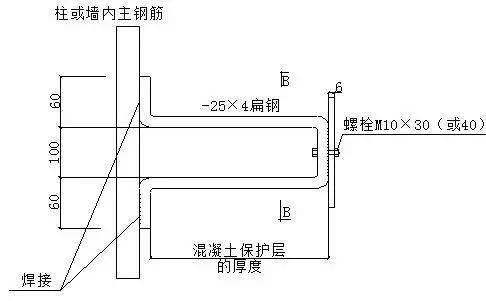

6、接地預埋連接板的做法

⑴接地預埋連接板的第一種做法

⑵ 接地預埋連接板的第二種做法：

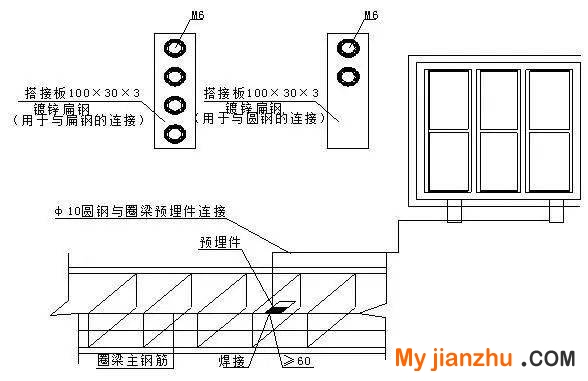

7、金屬窗戶的等電位連接細部做法

⑴連接導體宜暗敷，并在窗框定位后，墻面裝飾層或抹灰層施工前進行。

⑵當窗戶靠進鋼柱時可以將連接導體的一端直接焊在鋼柱上。

⑶φ10的金屬圓鋼與鋼筋或窗框等建筑物金屬構件焊接長度不小于60mm。

⑷搭接板應預埋，其與窗框或門框可螺栓連接或焊接。 (點我免費領取10個工程資料)

⑸金屬窗框的等電位也可從窗框的頂部或側面與圈梁或柱主筋預埋件連接，連接件可以是25×4的鍍鋅扁鋼或φ10的圓鋼。

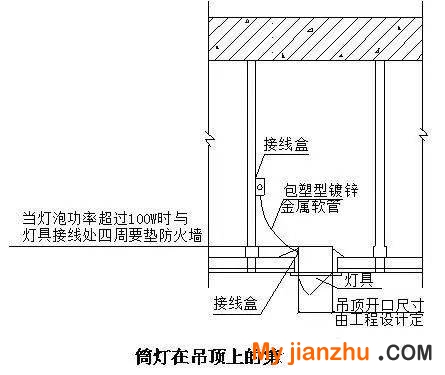

8、筒燈在吊頂上的安裝做法：

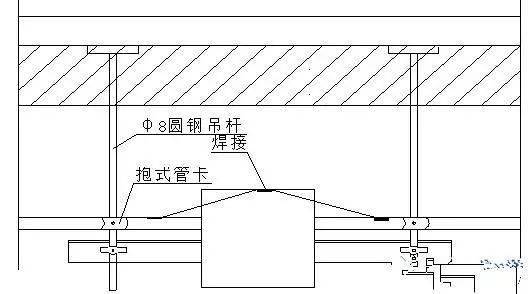

⑴ 筒燈在吊頂上的第一種做法：

⑵ 筒燈在吊頂上的第二種做法

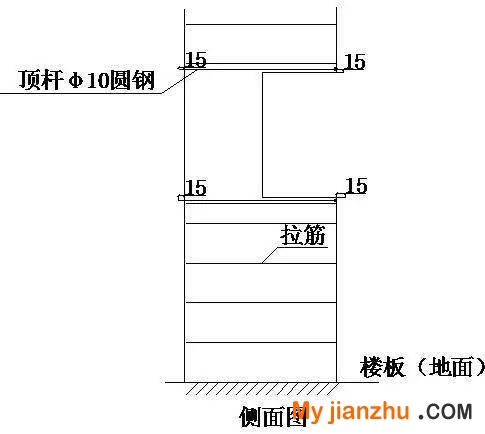

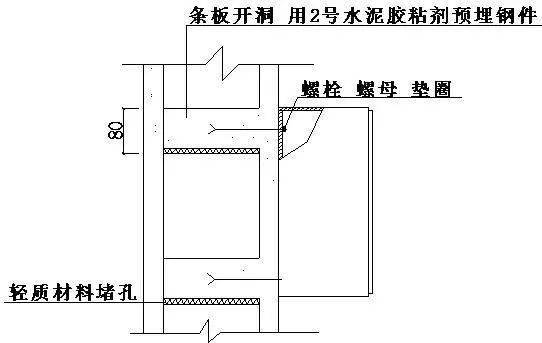

9 、配電箱在輕質隔墻板上的安裝做法

11、開關盒、插座盒在混凝土剪力墻內活動安裝做法（適用于焊接鋼管與鋼制接線盒連接）

開關盒、插座盒活動做法就是把接線盒與電氣焊管要焊接連接在一起，然后采用ф6圓鋼做盒與管接地跨接線，保證管與盒的連接牢固可靠，從盒開始到管300mm內不與剪力墻鋼筋網固定，300mm以外電管需與剪力墻鋼筋網固定兩處，最后在開關盒、插座盒側面加焊一根ф10頂筋，一端與盒口平齊，頂筋長度與剪力墻厚度相同。這種做法可保證開關盒、插座盒緊貼模板，在拆模后能保證剪力墻的外觀漂亮。

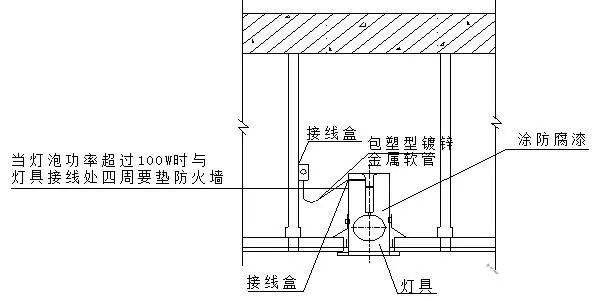

12、吊頂內接線盒到燈具金屬軟管的施工細部做法：

⑴接線盒處金屬鎖母與軟管連接完后，連接處采用塑料防水粘性膠布把金屬軟管和鎖母纏繞住，這樣做可保證金屬軟管不纏開。

⑵金屬軟管的結構成螺旋狀，它的末端很容易纏開，所以在金屬軟管的末端也要用塑料防水粘性膠布把未端纏上三層，這種做法是很美觀的。

13、裝飾燈具附近導線通過裝飾材料細部處理做法：

裝飾燈具前的導線在無法穿鋼管和金屬軟管時，導線在可燃裝飾材料內通過時可套耐火阻燃砝蠟管軟管，這樣既可以保護導線絕緣層受損，又可避免導線外皮破損對外導電、引起火災等。

14、鋼制燈頭盒、開關盒預埋完后，在掏盒時對盒的細部處理做法：

⑴在掏盒時，首先要把盒內塞的填充物掏掉，其次采用2寸寬的扁鑿子把盒四周及底的混凝土塊及漿鏟掉。

⑵盒掏完后，盒內表面由于水泥漿腐蝕，用2寸寬的毛刷把盒內清掃干凈，然后采用鐵紅防銹漆把盒內刷一遍，這樣進行一次很好的修復，既可防盒內生銹，又可起到漂亮美觀的效果。 (點我免費領取10個工程資料)

15、預分支電纜的安裝

⑴預分支電纜是近期新興的一種電纜，他安裝方便。

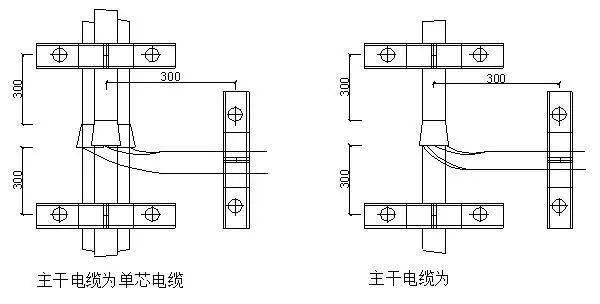

⑵預分支電纜分主干電纜為多芯和單芯兩種形式。

16、母線與電纜的連接

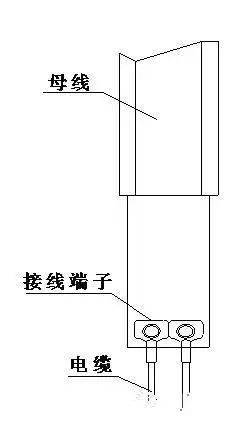

⑴母線與電纜接線端子板過渡連接，電纜接頭壓在端子板上。

17、電纜穿墻孔洞的阻火封堵做法

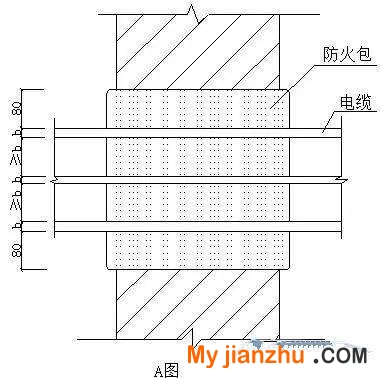

⑴A圖用防火包封堵墻上孔洞，電纜從防火包內穿過。

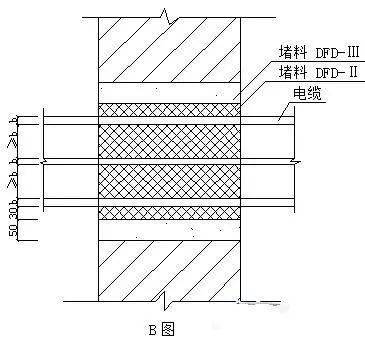

⑵B圖電纜穿過墻上的孔洞，間隙用堵料填塞。

⑶圖中b為電纜的直徑。

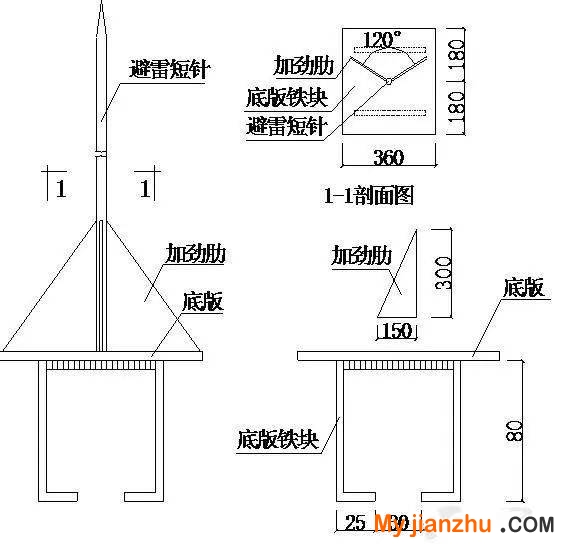

18、避雷針的制作

⑴避雷針的高度一般為400mm或500mm。
