在低壓配電系統中，斷零故障是一種常見的故障類型，它會導致零線斷開，使得原本應該正常工作的電路無法正常工作，甚至引發危害。本文將探討在低壓配電系統接地中，出現斷零故障后可能帶來的危害。什么是斷零故障。在低壓配電系統中，零線是中性線的一部分，它為電路提供了一個參考點，使得負載能夠正常工作。然而，當零線斷開時，電路中的電流無法形成回路，導致設備無法正常工作。這種情況就被稱為斷零故障。那么針對斷零的危害，有什么防范措施呢？下面我們一起來看看斷零的危害分析。

▌01 斷零有什么危害？

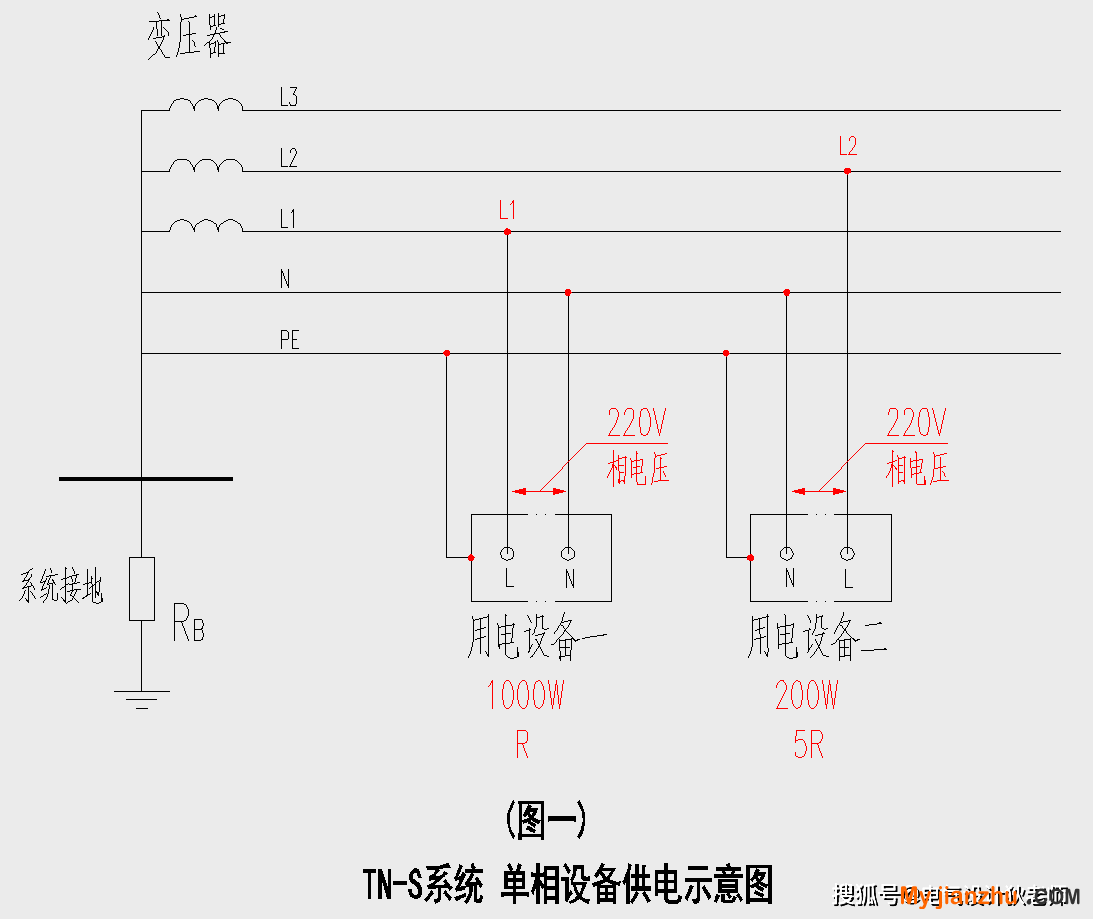

圖一中，用電設備一、用電設備二均為額定電壓為220V的單相設備（電阻性負載），用電設備一 接在L1相線和N線上，用電設備二 接在L2相線和N線上，系統正常運行時，用電設備一 和 用電設備二 的接線端電壓均為相電壓，即220V，如圖一所示。

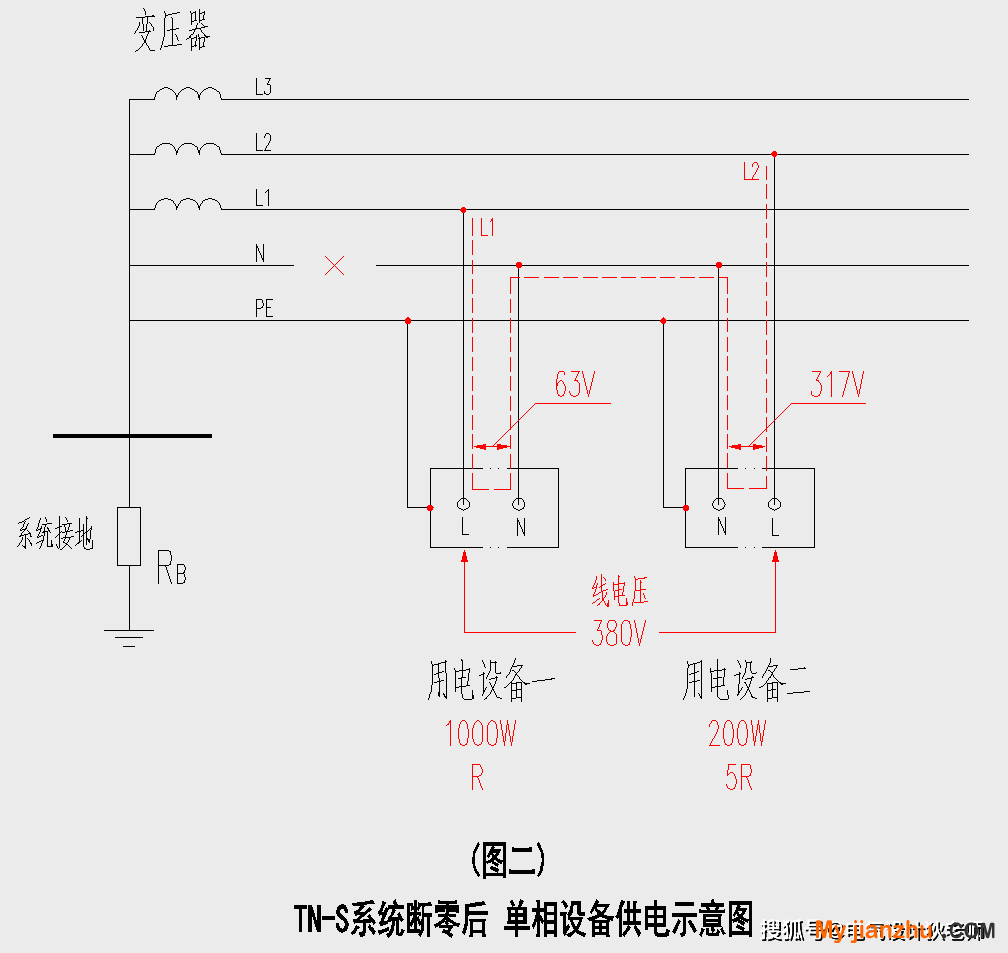

如果在用電設備前端的N線因故出現中斷，即“斷零”，那么接線圖就如圖二所示，相當于是 用電設備一 和 用電設備二 串聯后接在L1相線和L2相線上（如圖二中的紅色虛線所示），這種情況下，用電設備一 和 用電設備二 的接線端子上的電壓就不再是220V了，而變?yōu)樵诰€電壓下的分壓了，下面我們來分析一下，用電設備一 和 用電設備二 上的分壓各是多少。

用電設備一的功率為1000W，用電設備二的功率為200W，根據公式P=U*I=U*(U/R) 知道，電阻R與功率P成反比，因此設 用電設備一 的電阻為R，則 用電設備二 的電阻就為5R；那么 用電設備一 的分壓為380 * 1/(1+5)=63V，用電設備二 的分壓為380 * 5/(1+5)=317V，這樣 用電設備二 的接線端子上的電壓就高達317V，對應額定電壓為220V的設備來說，用電設備二 就會因過電壓而燒壞。

▌02 針對斷零的危害，防護措施有哪些？

1、合理選用PEN線或N線的截面積以提升其機械強度。對于存在斷零風險的配電回路，可以加大PEN線或N線的截面，甚至可以選擇大于其相線截面，以保證其機械強度。

2、提高線路接頭的連接質量，確保PEN線或N線接頭有良好的導電性。

3、盡量避免在N線上裝設開關觸頭，即盡量避免采用四級開關，因為采用四級開關，就使N線上裝設了觸頭，長時間使用后，觸頭表面的一層氧化物、塵埃等會形成一層電阻膜，它會阻礙電流的通過，對于四級開關切斷負載電流時，開關內相線觸頭所產生的電弧可以清除其觸頭表面的電阻膜；

但是N線觸頭的電阻膜卻不會被清除，因為四級開關的產品標準是要求先斷開三個相線觸頭，等相線觸頭斷開后，N線上就不存在電流，也就不會在N線觸頭上產生電弧了。因此，除必須采用四級開關的場所外，應避免采用四級開關，以防范“斷零”的危害。
