在電氣工程中，設備的散熱問題一直是工程師們關注的重點。隨著技術的不斷進步，電氣設備的功能越來越強大，但隨之而來的發熱量也日益成為一個挑戰。許多工程師都曾遇到過設備過熱導致性能下降甚至損壞的情況。因此，了解并掌握設備散熱的計算方法對于工程實踐具有重要的意義。今天，我特意為大家整理了幾個常用的設備散熱計算公式。這些設備散熱計算公式是工程師們?cè)趯?shí)際工作中不可或缺的工具。希望這些信息能夠?qū)Υ蠹矣兴鶐椭餐苿?dòng)電氣工程領域的技術進步。

一、 高、低壓盤柜發熱量

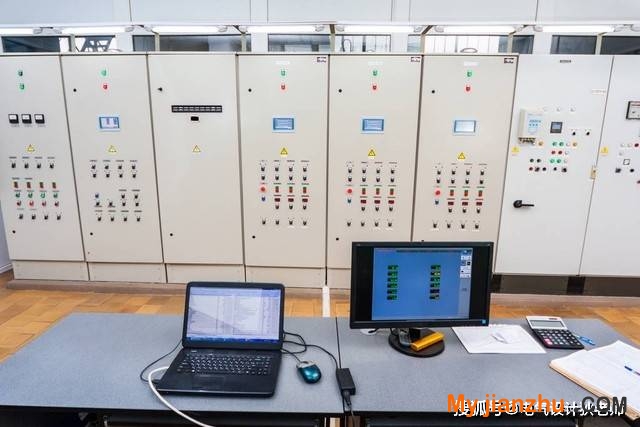

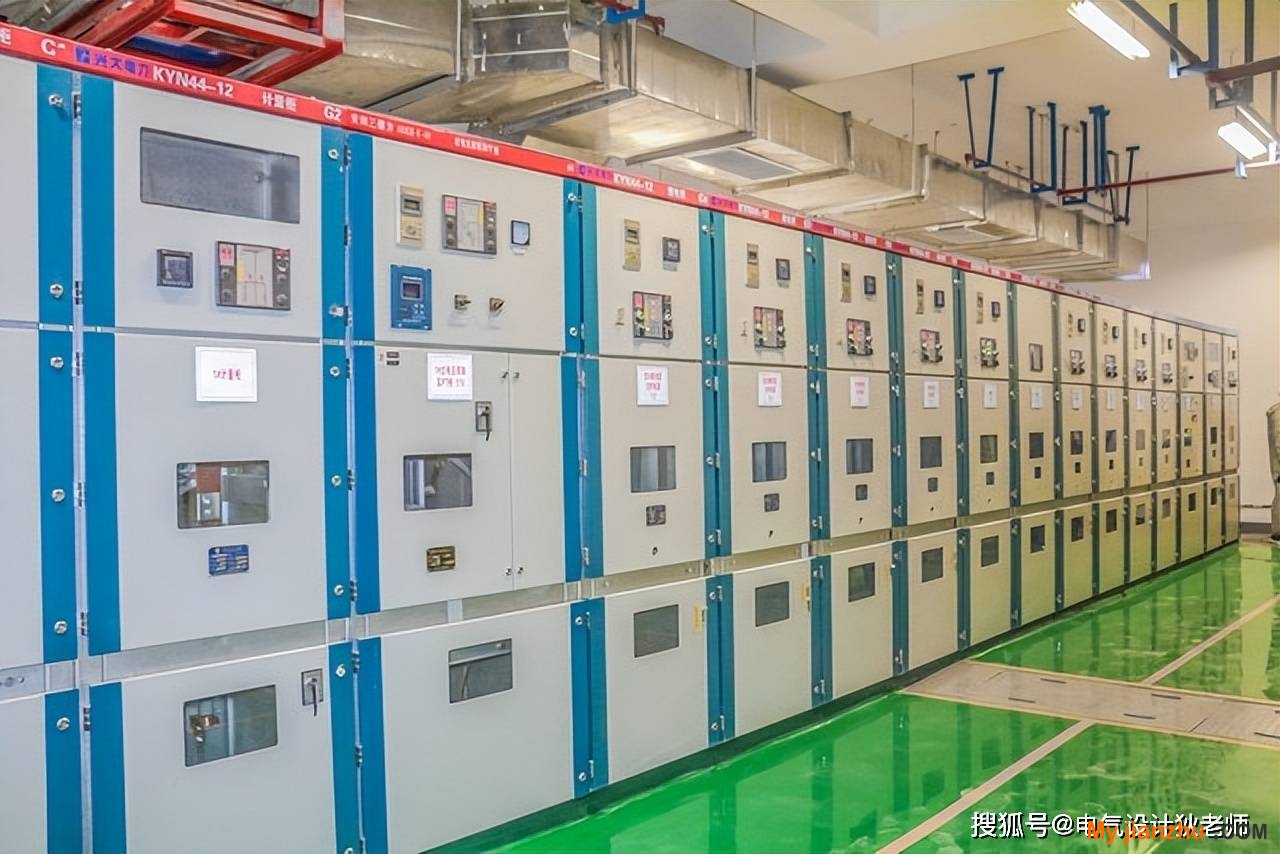

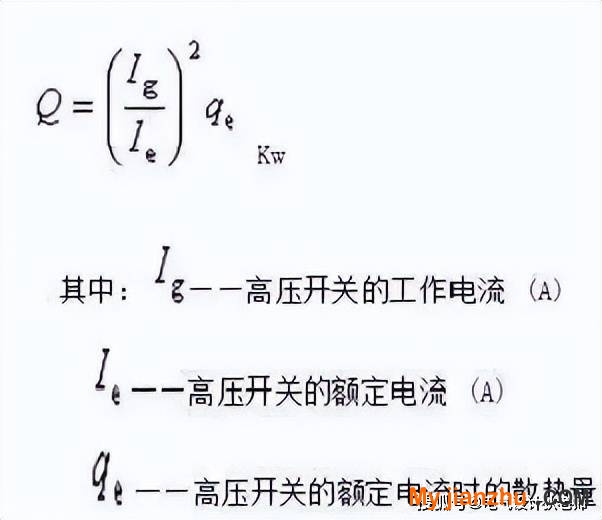

高壓配電盤柜的散熱量可以按下式計算：

高壓開關柜分為進線開關柜和饋電開關柜，一般說來進線開關柜的發熱量要比饋電開關柜的發熱量大。

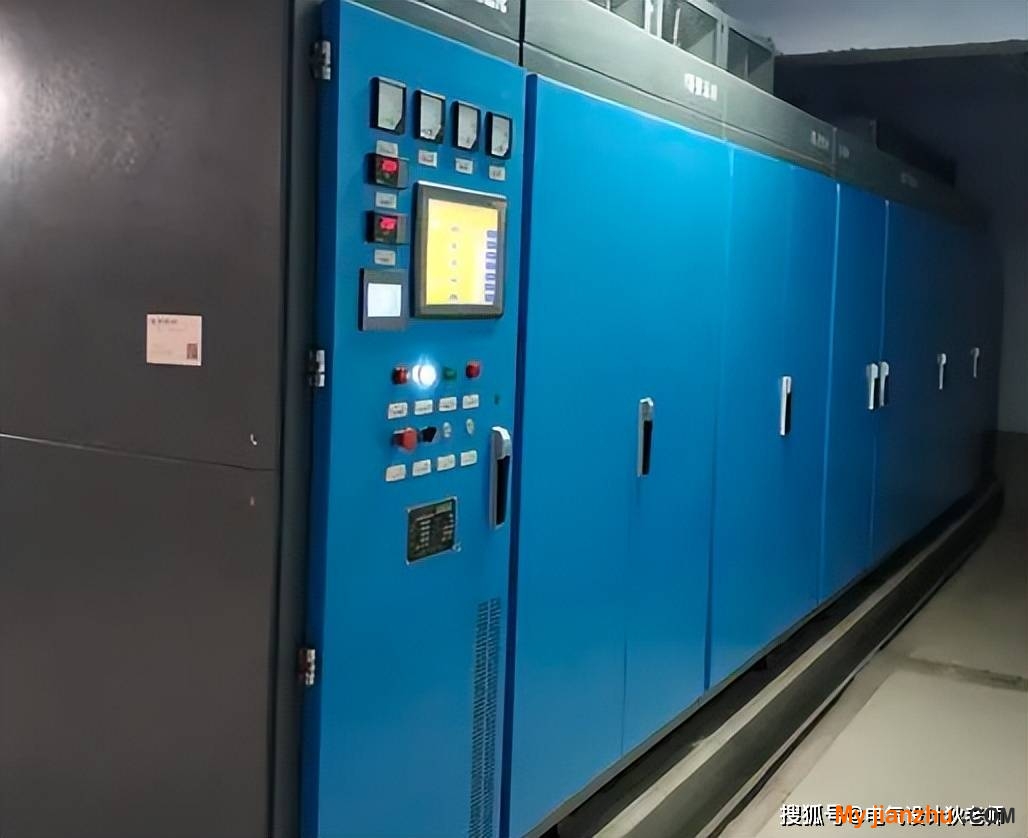

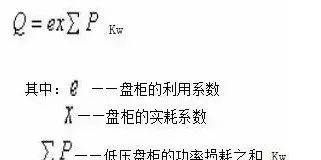

低壓配電盤柜的散熱量可以按下式計算：

由于電站內各種盤柜的用途不同，盤柜的工作電流不同，一般說來，工作電流越大，盤柜內的電器元件發熱量也越大。對于集中布置的配電盤柜盡可能由設備制造商提供發熱量較為準確。

特別的，對于重要的配電盤柜，由于制造商對盤柜內的電氣元件的保護，防止運行濕度過大，絕緣性能的下降，在盤柜內本身另設有電加熱器。一般每只盤柜在0.3～0.5Kw左右，集中布置的繼電保護室等應加以考慮。

二、 變壓器發熱量

變壓器散熱散熱主要指變壓器內部的能量損耗，由銅損（電阻損耗）和鐵損（鐵磁損耗）兩部分組成，其中銅損是隨負荷大小而變化，而鐵損與負荷的大小無關，可以看成一定值。通常將額定負荷時的銅損定為短路損耗，額定電壓下的鐵損定為空載損耗。

自冷、風冷和干式變壓器的損耗，全部散發到周?chē)諝庵校渥儔浩鞯膿p耗則大部份由水冷卻系統帶走，一小部份由于油溫高于周?chē)諝鉁囟榷鴮崃可⑷肟諝庵小?

一般情況下，封閉廠房、地下廠房和抽水蓄能電站，布置于廠房?jī)?nèi)部或地下的主變多采用庫水冷卻的主變，而電站中的其他變壓器還有廠用變、照明變、事故變、勵磁變等，多采用風冷或干式變壓器。

風冷變壓器的散熱量，簡單地可以按下式計算：

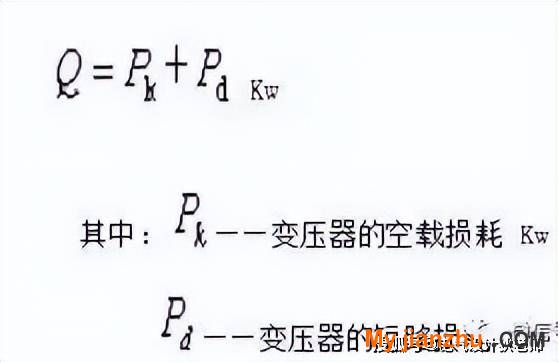

水冷變壓器的散熱量可以按下式計算：

電站的水冷卻主變，受到冷卻水溫和水冷卻器效率的影響較大，特別是抽水蓄能電站，由于庫容較小，冷卻水溫受季節的影響較大，應按正常運行時，可能產生的最高水溫核算變壓器的散熱量。

三、 母線、電纜發熱量

在電站中，發電機和變壓器之間的連接多用自冷卻式封閉母線。母線的發熱量包括母線的功率損耗發熱和外殼感應散熱兩部分。

由于主線的兩端分別分別連接發電機和變壓器設備，實際上母線與外殼之間的空氣是封閉的，外殼起到一個保護和屏蔽電磁波的作用，以減少母線電磁場對周?chē)姎庠O(shè)備和環境的影響，并沒有減小母線的散熱。母線的功率損耗散熱傳給母線和外殼間的空氣，然后通過外殼殼體傳入環境。而外殼感應散熱則直接傳入環境。

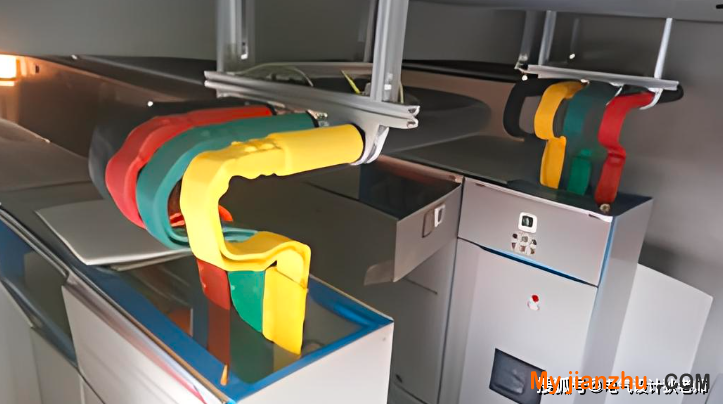

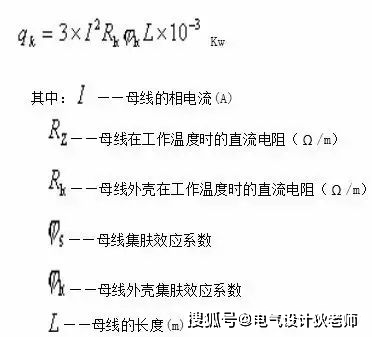

母線功率損耗引起的散熱量可以按下式計算：

母線外殼感應散熱量可以按下式計算：

四、 電抗器發熱量

電抗器用于較大容量的配電裝置中，起到限制短路電流的作用，也可以用于整流裝置中作濾波電抗器。

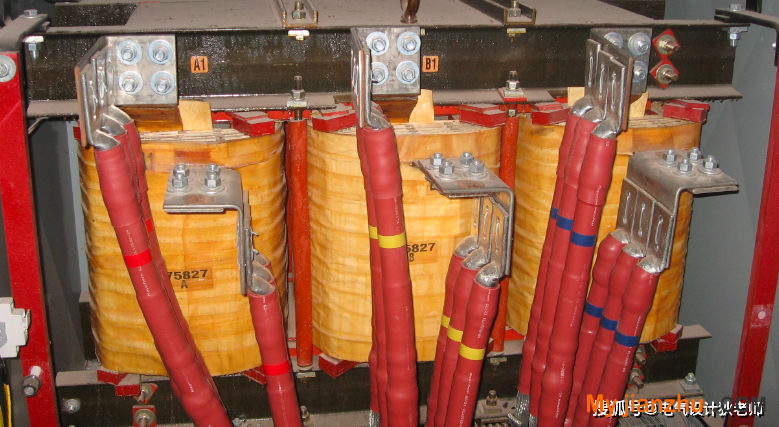

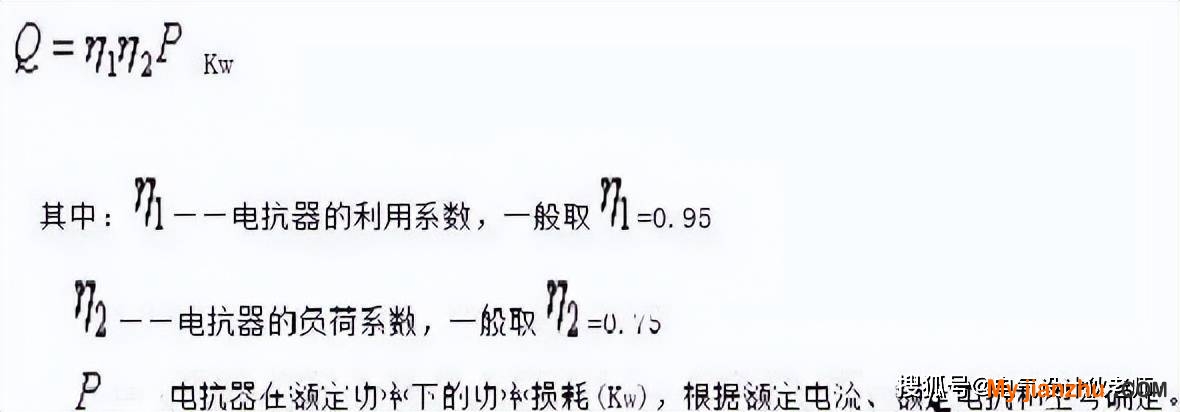

電抗器的散熱量可以按下式計算：

電抗器在額定功率下的功率損耗(Kw)，根據額定電流、額定電抗和型號確定。

電抗器是由繞組組成的，發熱特性是熱容量和發熱量較大，達到穩定發熱量需要一段時間。如果是長期運行的電抗器，其發熱量是穩定的，如果是間歇運行的電抗器，應按運行時間和電抗器的發熱特性曲線確定發熱量。

五、發電機組發熱量

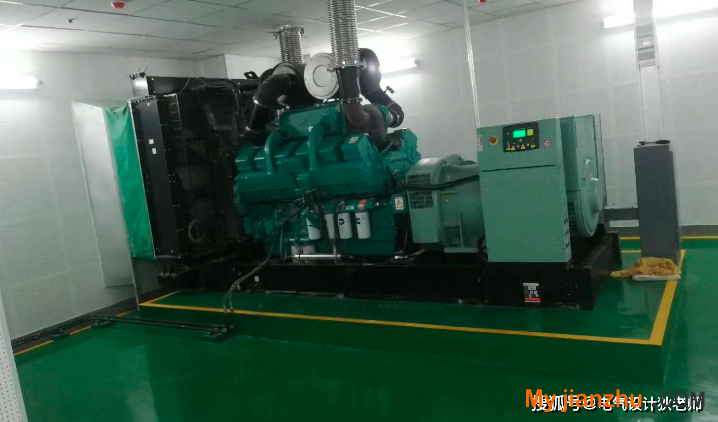

發電機組的散熱量主要來自于兩個方面，一是發電機組的蓋板傳熱和機殼圍護結構傳熱，另一是發電機組的冷卻循環風的漏風所帶來的熱量。

大、中型發電機組的冷卻方式通常采用封閉式空氣自循環冷卻方式，發電機繞組的損耗傳給冷卻空氣，空氣的熱量再通過機組水冷卻器由冷卻水帶走。根據實測的數據，定子排出的空氣溫度一般不超過65℃，而進入轉子的空氣溫度一般不低于5℃。

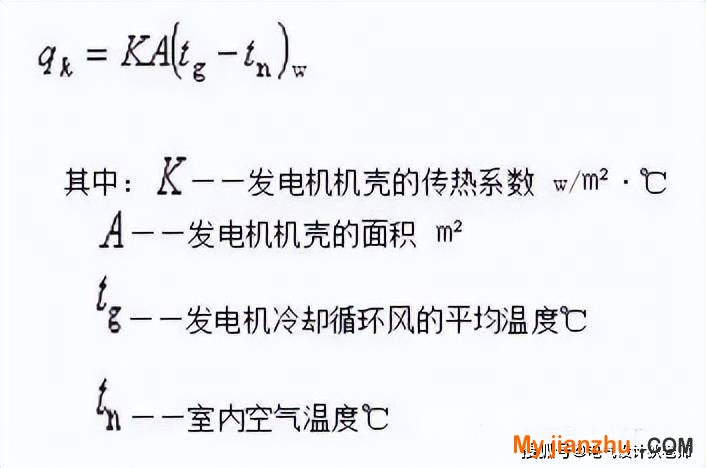

發電機機殼的散熱量可以按下式計算：

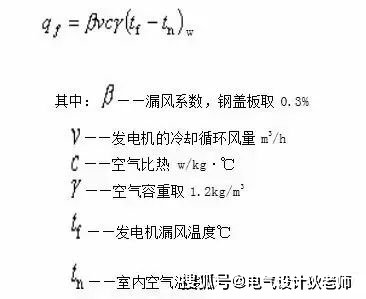

發電機的漏風散熱量可以按下式計算：

根據發電機組內部的冷卻風溫和發電機的表面積，我們不難計算機組殼體的傳熱量。但漏風熱量的計算上卻有較大的差異，隨著機械制造技術的不斷提高，特別是空氣冷卻器的效率的提高，發電機組的冷卻循環風量各個廠商有較大區別。

例如按機電設計手冊計算，30萬KW機組的冷卻循環風量約為200m３/h，但多數國際廠商提供的冷卻風量約為120m３/h，這就給計算結果產生較大的出入。機組的冷卻風量不僅和機組的容量有關，而且和機組的水頭、轉速、尺寸有關。

一般情況下，冷卻風溫越低，發電機的線圈溫度也越低，發電機的效率就越高，但是冷卻風溫受冷卻器的布置尺寸影響，冷卻器大，機組的制造難度相對增大，經濟性下降，冷卻風溫不可能無限降低，機組制造廠設計時考慮一個經濟區域，達到機組的最大性?xún)r(jià)比。因此，在實際的設計計算中，應由發電機廠商提供冷卻循環風量參數對漏風熱量加以核算。

六、 SFC靜態變頻啟動裝置發熱量

SFC稱為靜態變頻啟動裝置，主要用于抽水蓄能電站的機組抽水工況的啟動。它由輸入電抗器、輸出電抗器、濾波器、功率柜和直流電抗器組成。

某個單機容量30萬千瓦的抽水蓄能電站，根據外商提供的SFC裝置各設備的容量如下：

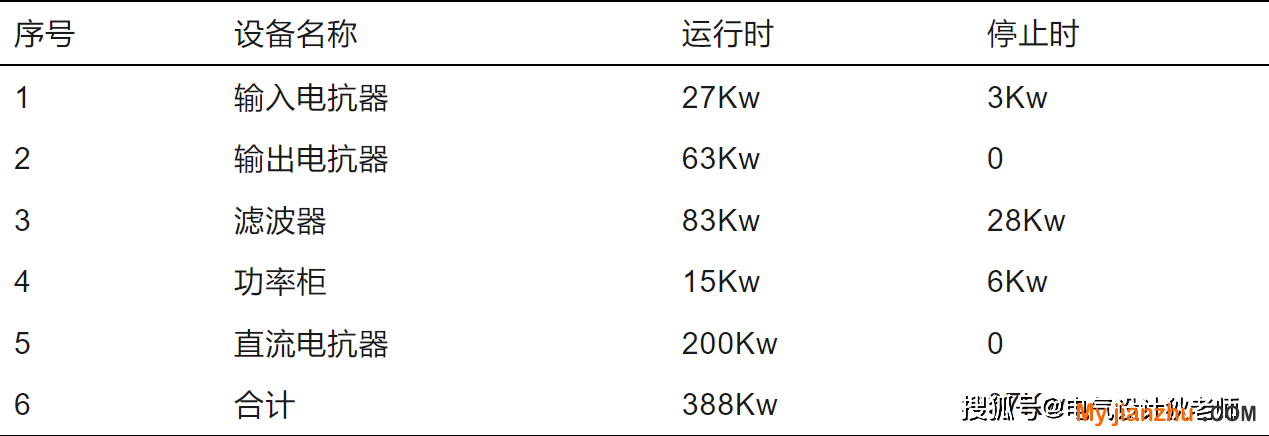

SFC裝置的容量：

我們可以看出，如果按照滿負荷計算，SFC裝置的熱量高達388Kw。按照一些已運行的抽水蓄能電站的實際運行分析統計，一臺機組的啟動，從靜止拖動到并網時間僅需240秒，六臺機組的啟動時間約為25分鐘。根據外商提供的SFC裝置運行特性曲線，輸入電抗器、輸出電抗器和直流電抗器運行25分鐘，發熱達到額定發熱量的20%，濾波器、功率柜發熱達到額定發熱量的70%左右。按此計算SFC裝置的發熱量約為126.6Kw，是額定發熱量的32.6%。

SFC裝置的發熱量和SFC的容量、運行時間有極為密切的關系，如果要較為準確的確定設備發熱量，應請有關制造商提供設備的運行特性曲線，然后根據設備的容量和運行時間確定。

七、 照明設備發熱量

大、中型電站隨著建筑裝修景觀設計對燈光的需求，照明功率有增加的趨勢。雖然照明設備的發展，電站的照明應用從白熾燈和熒光燈向碘鎢燈和金鹵燈等高亮度燈源轉變。但照明設備散熱量屬于穩定得熱，只要電壓、功率穩定，散熱量是不變化的。

照明所耗電能的一部分直接轉化為熱能,此熱能以對流、傳導和向周?chē)⒊觥９饽芤约t外輻射方式向外輻射，但紅外輻射不能直接被空氣吸收，而是透過空氣被周?chē)矬w吸收，爾后再給予空氣。轉化為光的那部分也是先射向周?chē)矬w，被物體吸收后再轉化為熱能，再以對流、傳導或輻射等方式傳給空氣和其他物體。

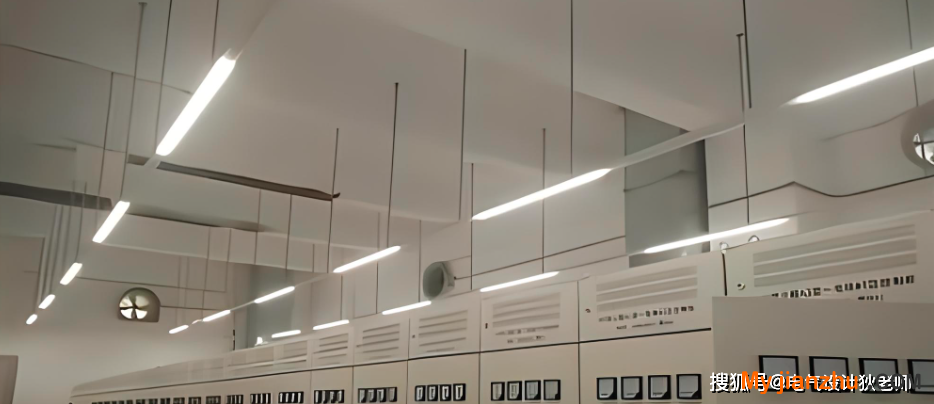

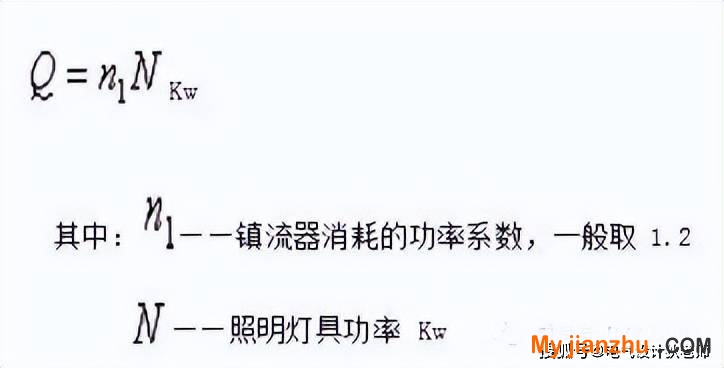

照明發熱量為：

一般情況下，全廠的照明發熱量約為照明變壓器容量的80%左右。但隨著電站自動化程度的提高和無人值班的推廣，廠房?jī)?nèi)部的實際照明設備開啟情況變化較大，可考慮正常運行時照明的利用系數。
