在低壓配電系統中，配電變壓器中性點的接地電阻確實不宜超過4Ω，這主要是基于安全和系統穩定性的考慮。首先，我們來深入理解一下這個接地電阻的含義。在接地系統中，這個電阻實際上代表了接地線路的導電性能，其數值的大小直接影響到電流流入大地的效率。

為什么接地電阻不能過大呢？想象一下，如果接地電阻過大，當發生漏電或雷擊等情況時，電流很難順暢地流入大地，導致系統容易受到電擊或雷擊的影響。此外，大的接地電阻也會導致系統產生較高的電位差，這可能引發設備損壞甚至火災。那么，系統接地的接地電阻，是不是做的越小對低壓配電系統越有利呢？下面本文用TN系統給大家分析一下，希望能給廣大電氣設計人員一些參考。

※ 系統接地的接地電阻，是不是做的越小對低壓配電系統越有利呢？

依據GB50054-2011《低壓配電設計規范》第5.2.1條規定：當TN系統相導體與無等電位聯結作用的地之間發生接地故障時，其接地電阻的比值應符合下式的要求：

Rb/Re≤50/(U-50) [公式一]

U---相導體對地標稱電壓（V）；

Rb---所有與系統接地極并聯的接地電阻（Ω）；

Re---相導體與大地之間的接地電阻（Ω）。

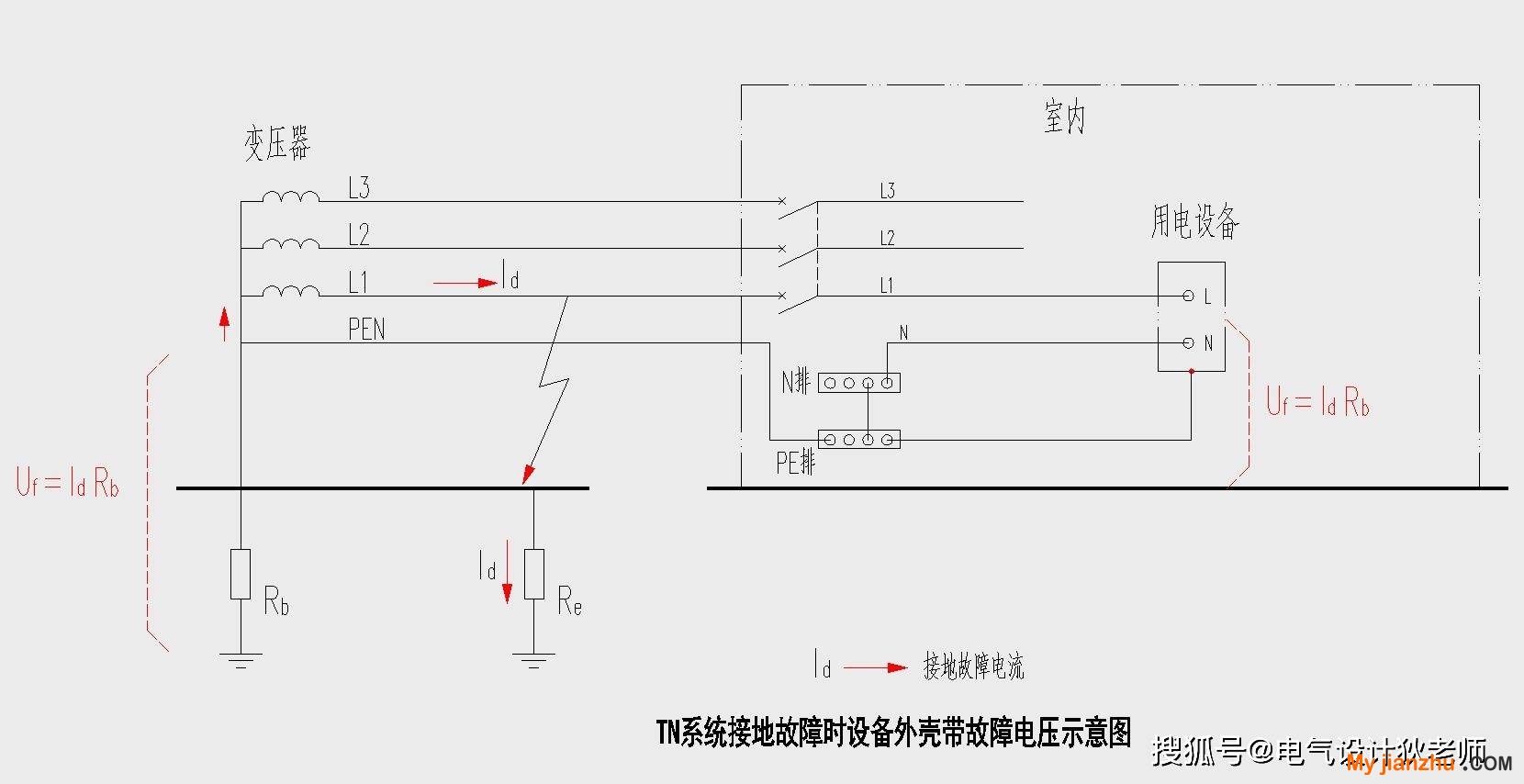

那么以上這個公式是怎么得來的？我們根據下面的接線示意圖來推導一下：

根據以上接線圖可知，當L1相發生接地故障時，故障電流通過Re和Rb返回變壓器，那么PEN線和PE線上的電壓上升為Uf，因為用電設備外殼與PE線相連接，因此用電設備的外殼電壓也上升為Uf，Uf=Id*Rb，為了使用電設備外殼的電壓不超過50V的安全電壓，就必須要求Uf小于等于50V，即Uf=Id*Rb≤50V。 [公式二]

又根據故障電流Id的路徑可知：Id=U/(Rb+Re)。[公式三]

將公式三代入公式二可得：U*Rb/(Rb+Re)≤50 ，進一步就可得出公式一：Rb/Re≤50/(U-50)。

在220/380V低壓系統中，U為相電壓220V，把U=220V代入公式一可得：

Rb≤0.29*Re；

因為Re不是個確定值，每次接地故障都可能不同，因此對系統接地電阻Rb就沒法設一個限值。但是從公式二可知，發生單相接地故障時，用電設備外殼的故障電壓Uf=Id*Rb，系統接地電阻Rb越小，用電設備外殼的故障電壓就越小，因此從防范電擊的角度，系統接地電阻Rb越小越有利。

※ 結論：

通過以上計算分析可以得知，系統接地電阻要求小于4Ω并不是一個計算出來的限值，更像是一個經驗值，一個在不同的接地土壤環境中較容易實現的數值，而當系統接地電阻做到4Ω后仍不能滿足公式一時，還可以補充其他有效的間接接觸防護措施，比如做等電位聯結等。

在TN系統配電中，在條件允許的情況下，還是應該盡量降低系統接地電阻Rb值，畢竟從防范電擊的角度，系統接地電阻Rb越小對配電系統的安全運行越有利。
