3、屋面防水做法

3.1、斜屋面防水建筑做法

通用說明：

出斜屋面的墻體、煙道、管道需刷1.5厚JS-Ⅰ型防水涂膜，上反立面不少于200，平面范圍不少于250。

構造做法一（鋼瓦）：

1、鋼瓦；

2、鋁箔布

3、安裝鋁合金掛瓦條（下墊尼龍膨脹墊圈）

4、30厚擠塑聚苯板隔熱層（用于有保溫要求的屋面）；

5、20厚1：2.5水泥砂漿找平層；

6、鋼筋混凝土屋面結構板。（板上預留鋼筋頭Ø8＠500x500，外伸100mm）

構造做法二（水泥瓦）：

1、1：2水泥砂漿鋪貼水泥瓦（水泥瓦同時用0.8銅絲端部擰成環壓在砂漿內或不銹鋼釘釘入砼保護層固定）

2、40厚C20細石砼保護層，內配Ø6＠200x200鋼筋網，網片與預留鋼筋連接；

3、30厚擠塑聚苯板隔熱層（用于有保溫要求的屋面）；

4、2厚聚氨酯防水涂料

5、20厚1：2.5水泥砂漿找平層；

6、鋼筋混凝土屋面結構板。（板上預留鋼筋頭Ø8＠500x500，外伸100mm）

關鍵質量控制點：

1、48小時淋水；2、節點部位的處理（如伸縮縫、轉角位）。

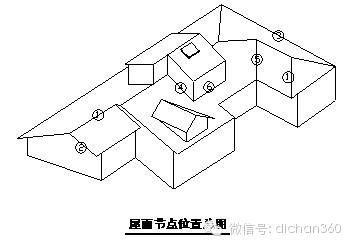

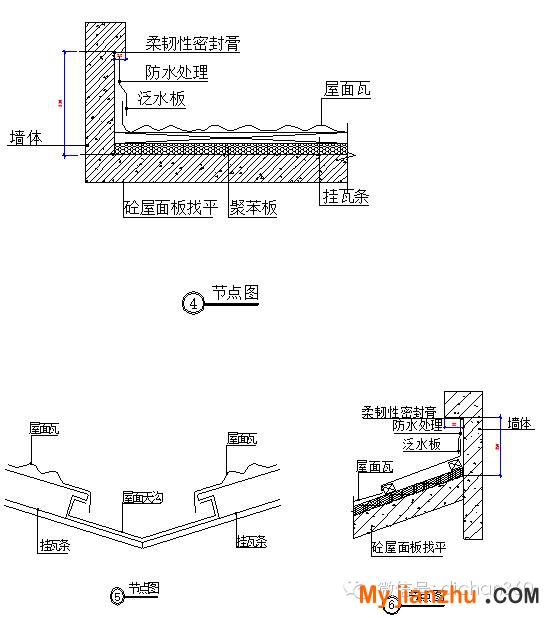

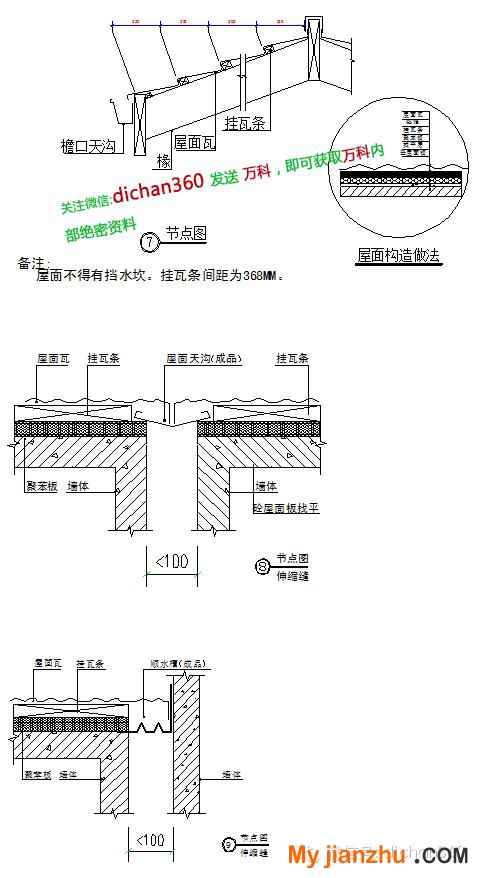

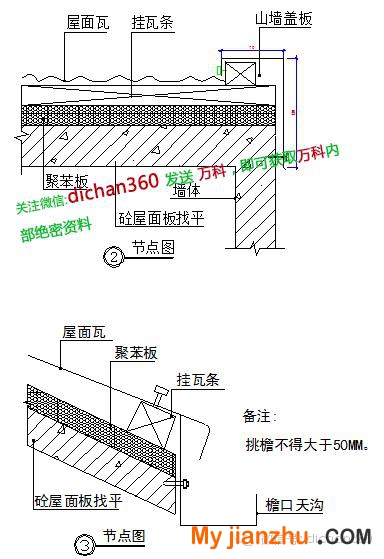

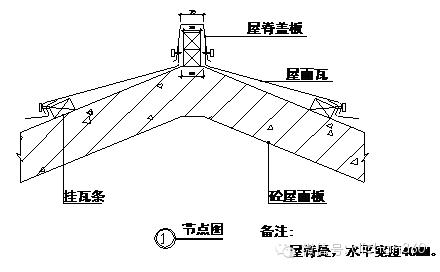

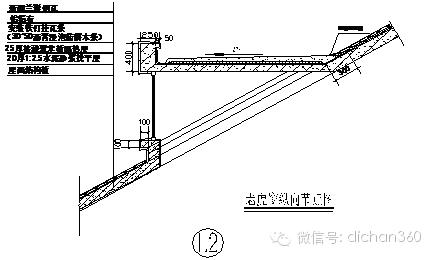

節點大樣圖：

3.2、種植屋面防水建筑做法

通用說明：

構造做法1：

1、種植土；

2、土工布濾水層（150G/M2），四周上翻100高，用粘貼劑粘結。

3、20高高抗聚苯乙烯（HIPS）吸塑排水板（卷材，支點向上滿鋪）；

4、40厚C20細石砼保護層，內配Ø4＠200x200鋼筋網

5、聚酯胎防水卷材，遇墻上反高出種植土面不少于400，地漏、管道周圍刷2.0厚雙組份聚氨酯防水涂料，上反高出種植面不少于400，水平面不少于250；

6、抗滲鋼筋混凝土結構板（結構自找坡1%,抗滲等級按設計要求）。

構造做法2：

1、種植土；

2、土工布濾水層（150G/M2），四周上翻100高，用粘貼劑粘結。

3、60厚20～30碎石疏水層

4、40厚C20細石砼保護層，內配Ø4＠200x200鋼筋網

5、聚酯胎防水卷材，遇墻上反高出種植土面不少于400，地漏、管道周圍刷2.0厚雙組份聚氨酯防水涂料，上反高出種植面不少于400，水平面不少于250；

6、抗滲鋼筋混凝土結構板（結構自找坡1%,抗滲等級按設計要求）。

關鍵質量控制點：1、結構找坡；2、防水材料、配比、厚度的驗收和檢查；3、節點部位的防水施工質量，4、結構板、防水層、吊洞完成后48小時蓄水檢查滲漏；5、防水材料的上反高度；

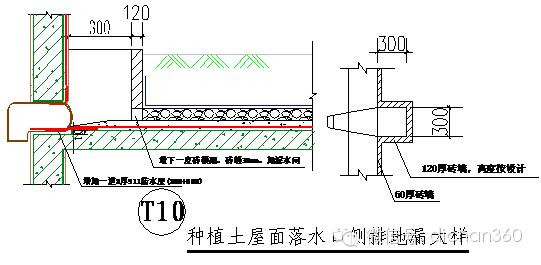

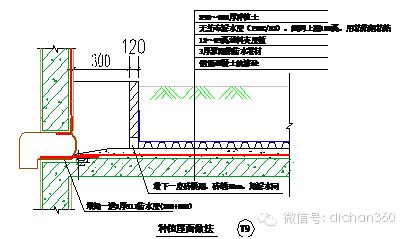

節點大樣圖：

3.3、上人平屋面防水建筑做法

通用說明：排水體系是找坡、明溝、排氣有機的結合，明溝設置根據屋面形狀及圖紙，保證排水通暢、迅速。下方為樓梯間、開放空間（車庫、架空層）無需隔熱，取消保溫層，3改為塑料薄膜隔離層。小于10平方的私家露臺不設置明溝。

構造做法：

1、20厚1:2.5水泥砂漿粘貼地面磚；

2、40厚C20細石混凝土，內配筋Ø4@200雙向，平面四周（沿墻和水溝邊）設伸縫，縫寬10 mm，縫內嵌聚氨酯密封膏；平面內間距≤3000mm設縮縫，用切割機切深15mm；

3、40厚擠塑聚苯板保溫層，用塑料排水板設置盲溝兼排氣，3000mm×3000mm橫縱布置，相互連接匯集到地漏里（非保溫屋面取消此層）

4、聚酯胎防水卷材，遇墻上反高出種植土面不少于400，地漏、管道周圍刷2.0厚聚氨酯防水涂料，上反高出種植面不少于400，水平面不少于250；

5、抗滲鋼筋混凝土屋面結構板(結構自找坡1％)。

關鍵質量控制點：1、坡度；2、結構板48小時淋水檢查滲漏；3、防水材料、配比、厚度的驗收和檢查；4、防水層、吊洞完成后48小時蓄水檢查滲漏；5、防水材料的上反高度；6、排氣管的設置（要求排氣管伸入排水口，并下彎100mm）；7、分隔縫的施工；8、屋面落水口應比防水層低10-15mm，且做成喇叭口。對立管洞口要灑水濕潤洞壁和管面，在粘結面刷一度108膠水泥漿，先灌10-15mm厚1:2水泥砂漿，再灌砼，用鐵棒搗實，刮平表面，第二天刷嵌一層防水材料，再補10-15mm厚1:2水泥砂漿，凹10mm左右，待修補料終凝后進行蓄水48h試驗，做到不滲水。

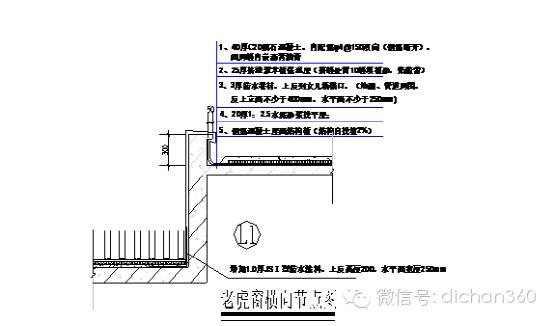

節點大樣圖：

3.4、不上人平屋面防水建筑做法

通用說明：排水體系是找坡、盲溝、明溝、排氣有機的結合，明溝設置根據屋面形狀及圖紙，保證排水通暢、迅速；盲溝設置在另側為室內的墻體根部，寬100。下方為樓梯間、開放空間（車庫、架空層）無需隔熱處，取消保溫層。2改為塑料薄膜隔離層。

構造做法：

1、40厚C20細石混凝土，內配筋Ø4@200雙向，平面四周（沿墻和水溝邊）設伸縫，縫寬10 mm，縫內嵌聚氨酯密封膏；平面內間距≤3000mm設縮縫，用切割機切深15mm；

2、40厚擠塑聚苯板保溫層，用塑料排水板設置盲溝兼排氣，3000mm×3000mm橫縱布置，相互連接匯集到地漏里；

3、聚酯胎防水卷材，遇墻上反高出結構面不少于400；(地漏、管道、煙道周圍刷2.0厚雙組份聚氨酯防水涂料，上反高出結構面不少于400，水平面不少于250，如果女兒墻低于400，防水層在女兒墻檐口收頭)；

4、抗滲鋼筋混凝土屋面結構板(結構自找坡2％)。

關鍵質量控制點：1、坡度；2、結構板48小時淋水檢查滲漏；3、防水材料、配比、厚度得驗收和檢查；4、防水層、吊洞完成后48小時蓄水檢查滲漏；5、防水材料的上反高度；6、排氣管的設置（要求排氣管伸入排水口，并下彎100mm）；7、分隔縫的施工。

節點大樣圖：參上人屋面節點圖。
