6.1、混凝土雨棚、挑板防水建筑做法

通用說明：下表為無組織排水做法，周邊無上反梁；如果周邊設置上反梁，必須設置地漏。

構造做法：

1、最薄處15厚1：3水泥砂漿找坡壓光，坡度2％（根部批R＝50的圓角）；

2、鋼筋砼結構板（根部素砼做反坎200高，與主體一次澆注完成）。

關鍵質量控制點：1、12小時淋水檢查滲漏；2、反坎。

節點大樣圖：

6.2、玻璃雨棚建筑做法

通用說明：室外與戶外或地下室采光井

構造做法：玻璃排水坡度為6%

關鍵質量控制點： 1、密縫膠的施工，2、泛水構造設置

節點大樣圖：

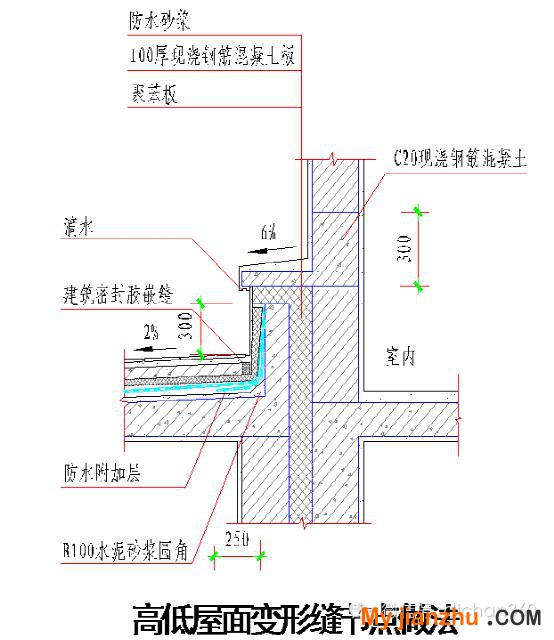

7、變形縫做法

通用說明：屋面高低交接處、情景洋房露臺、外墻變形縫（變形縫側墻砼必須與屋面、露臺和地下室頂板砼一次澆筑成型）

節點大樣圖：

8、其他防水做法

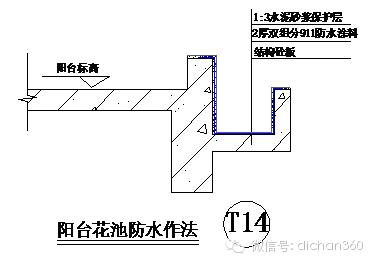

8.1、花池防水建筑做法

通用說明：1、此處的花池指由于滲漏會影響外觀和功能的花池；2、側壁必須用鋼筋混凝土（Φ6@200，C20混凝土）。

構造做法：

1、250~500厚種植土；

2、無紡布隔離，四周上翻100高，端部通長用粘結劑50高；

3、80厚粒徑10～30碎石濾水層；

4、20厚1:2.5水泥砂漿保護層；

5、2厚聚氨酯防水涂料（上反高度同花池側壁高度）

6、最薄處2厚1:2.5水泥砂漿找坡層（坡度1%）；

7、鋼筋砼結構板。

關鍵質量控制點：

1、48小時結構蓄水檢查滲漏；2、防水材料、配比、厚度得驗收和檢查；3、防水層、吊洞完成后48小時蓄水檢查滲漏；4、防水材料的上反高度；

節點大樣圖：

8.2、砼制生活水池、消防水池防水建筑做法

通用說明：1、抗?jié)B混凝土應按設計圖中滲漏等級要求配置。

構造做法：

1、瓷磚，縫寬2mm（采用漢高CM11瓷磚粘貼劑，CE36勾縫劑）；

2、1.5mm厚漢高“賽力特”CR65防水寶；

3、15厚1：2.5水泥砂漿抹灰層（陰、陽角收成圓角，R＝100）；

4、水池天花混凝土表面先用環氧砂漿刮平，然后刷ICI迪威爾油寶多功能漆D233h，稀釋劑T5摻30％（滾涂）。

關鍵質量控制點：1、48小時結構蓄水檢查滲漏；2、防水材料、配比、厚度得驗收和檢查；3、防水層、吊洞完成后48小時蓄水檢查滲漏；4、防水材料的上反高度；

8.3、泳池

通用說明：適用于室外1、抗?jié)B混凝土應按設計圖中滲漏等級要求配置。

節點大樣：

關鍵質量控制點：

1、防水材料、配比、厚度得驗收和檢查；2、混凝土底板澆筑不留施工縫、3、側壁施工縫設置在底板反上500mm處，必須設置通長密閉的3厚止水鋼板，4、抗?jié)B混凝土等級按設計要求確定。

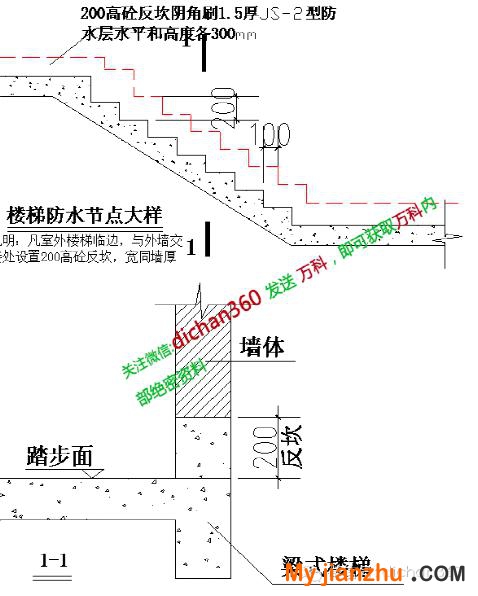

8.4、室外樓梯

通用說明：適用于室外樓梯與墻體連接的部位

節點大樣：

關鍵質量控制點：

1、反坎高度；

2、反坎澆筑質量。
